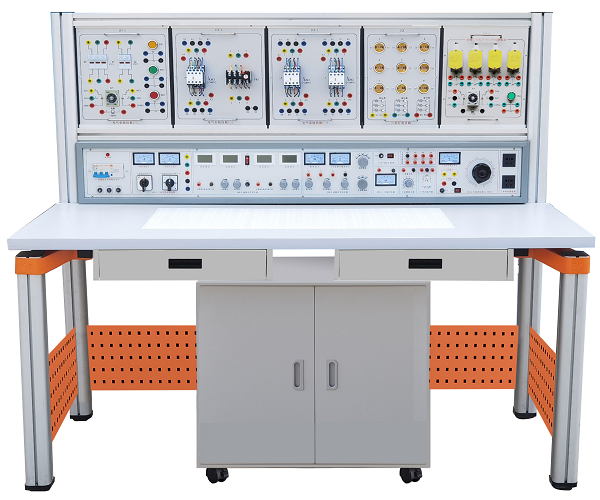

MY-201K通用電力拖動實驗裝置

通用電力拖動實驗裝置產品概述：
本裝置綜合了目前大中專院校“電力拖動”、“工廠電氣控製技術”、“繼電接觸控製”等課程實驗大綱的要求，特別適用於各院校現階段實驗設備的更新改造，為高等專業學校、職業技術學院、技能培訓新建或擴建實驗室，迅速開設實驗課程提供了理想的實驗裝置。本裝置充分培養學生的動手能力，可完成工科專業多課程如“電力拖動”、“電氣控製技術”等實驗。

二、設備技術指標
1、工作電源：三相五線 AC 380V±10%  50Hz
2、溫度：－10～40℃；環境濕度：≤90%（25℃）
3、外形尺寸：長×寬×高=1600×700×1500㎜
4、整機功耗：≤1.0KW
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、結構與配備：
裝置由主機箱、實驗桌、移動矮櫃、電氣控製實驗掛箱、實驗掛箱支架、學生凳等組成。實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構；電氣控製實驗掛箱及各實驗模塊可根據實驗需求自由組合實驗。
（一）主機箱
1、電源輸入指示
2、UFU、VFU、WFU三相電源輸入熔斷器
3、電源總開關:具有漏電，過載、短路保護功能
4、電壓換相開關:用來觀察三相線電壓，450V電壓表指示。
5、指示燈3隻，分別指示U、V、W相工作指示。
6、啟動停止按鈕各1隻，啟動時工作電源輸出。
7、急停按鈕:按到底切斷實驗台電源
8、三相五線輸出接線安全座5隻
9、三相電源插座1隻
10、整流二極管：提供整流二極管1N5408四個，用於能耗製動電路。
11、各種規格的電阻
提供50Ω/25W功率電阻三個，用於降壓啟動電路。
提供10Ω/25W功率電阻一個，用於能耗製動電路。
12、220v市電插座，供外接儀器使用
13、電源開關:控製"交直流調壓電源"
14、FU：交直流調壓電源保險座
15、0～240V交流輸出  0～240V交流輸出接線座
16、0～220V直流輸出  0～220V直流輸出接線座
17、電壓表250V:指示調壓電源的輸出電壓值
18、Ra、Rf調節旋鈕
19、Ra、Rf接線座
20、直流電機Ia、If指示表
（二）實訓桌
實驗桌一桌兩座，實驗桌規格為1600（長）*700（寬）*800（高），實驗桌主體結構全部采用高性能表麵氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表麵靜電噴塗工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70×70mm，四麵帶槽，槽寬約8mm，端部配套塑料堵頭。桌麵采用25mmE1級三聚氰胺飾麵板，桌麵板下設支撐框架，承受力不少於200kg。配備儲存櫃，存放元件及工具，儲存櫃底部4隻高強度萬向可製動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
★要求實訓桌正麵裝配與桌麵自成一體的保護擋板，要求擋板由內部模具成型的高強度鋁合金和注塑成型的PVC外套組成，要求擋板具有防實驗用品滑落、防塵、耐腐蝕特性，確保實驗安全與設備保護。擋板拆卸、安裝方便，便於日常維護與清潔。
實驗桌後麵二支桌腳向上延伸，配上特製拉模成型的二根鋁型材橫梁，組成電氣實驗掛箱支架。支架與電氣控製實驗掛箱配套，上下方便，左右移位自如。
（三）電拖實驗掛箱：鋁質麵板，後蓋由拉模成型鋁型材與注塑成型塑料件構成，電氣元件接線點都已引到安全插座，實驗接線方便安全、快捷。
1、電氣控製實訓掛箱一：3P斷路器1隻，保險座4隻，指示燈3隻，按鈕開關3隻（紅、黃、綠）
2、電氣控製實訓掛箱二：交流接觸器1隻、熱繼電器1隻
3、電氣控製實訓掛箱三：交流接觸器2隻
4、電氣控製實訓掛箱四：時間繼電器1隻，單相變壓器一隻，二極管4隻，按鈕一隻，專用製動電阻（10Ω/25W）1隻
5、電氣控製實訓掛箱五：行程開關4隻，按鈕1隻，熱繼電器1隻
（四）三相交流電機2台：380V/180W，鋁質外殼。
（五）直流電機1台：220V  50W
（六）學生凳
1．凳腿采用 30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳麵采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳麵與金屬凳架使用大扁頭防刮螺杆和防退螺帽穿越固定；
4．防鏽處理：金屬部件均需經酸洗、磷化、表麵除鏽處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色。
三、實驗內容
1.三相異步電動機的使用與起動
2.三相電動機接觸器點動正轉控製線路
3.三相電動機具有自鎖的正轉控製線路
4.三相電動機具有過找保護的正轉控製線路
5.三相電動機接觸器聯鎖的正反轉控製線路
6.三相電動機按鈕聯鎖的正反轉控製線路
7.三相電動機按鈕接觸器複合聯鎖控製線路
8.三相電動機接觸器控製Y/△降壓起動
9.三相電動機時間繼電器控製Y/△降壓起動
10.工作台自動往返控製線路
11.三相異步電動機反接製動控製電路
12.三相異步電動機多地控製
13.電動葫蘆電路維修控製線路
14.直流電機啟動
15.直流電機的調速
16.直流電機的反速
17.直流電機製動實驗

---
