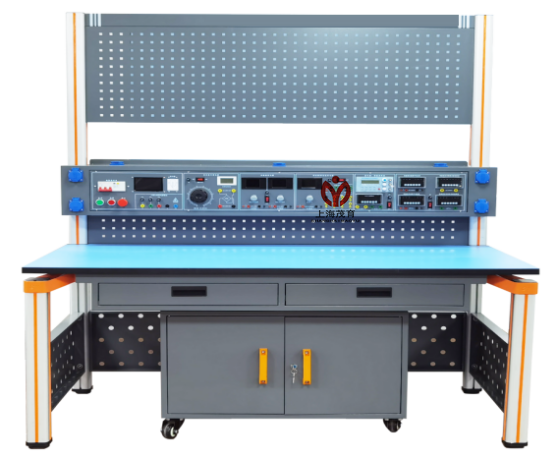

MY-304F高級維修電工技能實訓平台

一、高級維修電工技能實訓平台-概述
該裝置主要由實訓桌、主機箱、儀器工作電源箱、實訓掛箱、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場，能完成電工基礎電路，電機控製線路，照明配電的模擬操作，可完成PLC可編程、變頻器、觸摸屏綜合應用線路，電子技術應用電路的綜合實訓等。通過一係列項目實訓培養學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。

二、特點
1、實訓采用網孔板與掛箱相結合的方式，實訓操作方便、更換便捷、易擴展功能或開發新的實訓項目，動手能力強，接近工業現場。
2、綜合性強：能完成電工、電力拖動、電氣控製、PLC綜合控製多門學科的技能訓練。
3、操作台隻需三相四線的交流電源即可投入使用，占地麵積小、節約實訓用房、減少基建投資、經濟效益顯著。
4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護功能。
5、380V交流輸出處設有單片機全程控製的一套過流保護裝置，相間、線間直接短路或過載電流超過設定值係統即切斷總電源，確保設備的安全。
三、技術性能
1、輸入電源：三相四線製～380V±10%  50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%
3、裝置容量：＜1.5KVA
4、外形尺寸：1600mm×700mm×1560mm
四、實訓裝置基本配置及功能
（一）主機箱
    主機箱安裝在實訓屏頂部，為鐵質雙層亞光密紋噴塑結構，鋁合金麵板，為實訓提供安全用電保護、380V交流電源、直流穩壓電源、恒流源、實訓器件等，具體功能如下：
1、控製及交流電源部分
提供三相固定380V交流電源，相間、線間及直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟後由啟動和停止按鈕控製實訓台工作電源。具有告警和複位功能。
★4、智能數字測量電表：
（1）智能功率、功率因數表1隻
1）功率測量精度1.0級，功率因數測量範圍0.3-1.0，電壓電流量程為450V和5A。
2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。
3)負載類型：L、R、C。
4)測量精度：±0.5%+2。
5)抽樣率：5次/秒
6)工作溫度範圍：-20℃～+50℃。
7)上位機具有實時監視及關斷功能。
8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界麵，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝製作，工業塑料外殼，麵板嵌入安裝，使用穩定，容易更換和升級維護。
（2）智能交流電壓表1隻:測量範圍：0-1000V,設置1V/10V/100V/1000V四量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝製作，工業塑料外殼，麵板嵌入安裝，使用穩定，容易更換和升級維護。
（3）智能交流電流表1隻：測量範圍：0-5A, 設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝製作，工業塑料外殼，麵板嵌入安裝，使用穩定，容易更換和升級維護。
★5、功率輸出函數發生器/頻率計：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

正弦波輸出幅度	≥10V
輸出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
頻率範圍	0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率
輸出幅度	電位器調節，正弦波輸出具有20db,40db衰減
方波占空比	可調, 調節範圍：1%-99%調節；方波和三角波采用TTL電平輸出。
頻率計最高測量範圍	100MHz，自動換檔


（二）儀器工作電源控製箱：規格;146cm×10cm×13cm，箱體采用特製模具加工表麵高性能氧化的鋁型材，內嵌多組交流220V儀器儀表工作電源安全插座，儀器工作電源控製箱置於實訓屏下部，儀器儀表用電安全，操作方便。
（三）實訓掛箱及網孔板等：
1、網孔板1塊：采用數控衝床精加工而成，網孔分布合理、均勻。孔徑統一，可在上麵安裝的元氣件包括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5mm，大小約500mm*800mm。
2、DG-960元氣件實訓掛箱：內置指示燈4隻，轉換開關1隻， LS2-2旋轉開關2隻，5408二極管4隻，50Ω/50W大功率電阻3隻，啟輝器1隻，鎮流器1隻，1/2W電阻:10Ω、100Ω、470Ω、680Ω、10K、20K、51K、300K，電流插座3隻。
3、器材配備一套
4、三相交流電機2台：380V/180W，鋁質外殼。
5、PLC主機及配套附件1套：FX3U-48MT 集成數字量I/O（24路數字量輸入，24路數字量輸出）；擴展模塊FX0N-3A一個，配備直流電源24V/5A輸出接口
6、虛實結合實訓模塊1套：包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控製、機床PLC改造控製、隧道監控等模擬控製實訓（不少於36實訓模塊），指示燈采用貼片雙色LED，麵板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自複位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。
7、工業自動化數字孿生仿真軟件（具有軟件著作權）：采用單片機技術，具備多路數字量輸入輸出、模擬量輸入輸出，有通訊接口與電腦相連，通過內置協議與上位機中虛擬仿真教學軟件實時通訊，實現數據采集和對外控製等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、係統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型，虛擬對象模型給出反饋信號，PLC等智能控製器根據信號執行相應的輸出操作，以此反應整個係統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性，通過虛擬對象進行各種與實際環境中相1同的操作。軟件通過自動、手動和PLC控製三種模式再現了以下虛擬工業場景，3D場景的PLC實驗項目和36個PLC虛實結合控製實訓模塊一致
8、變頻器實訓掛箱：FR-D720S-0.4K 0.4KW變頻器，具有過電壓、欠電壓保護，變頻器、電機過溫保護，接地故障保護，短路保護等保護功能。接口全部引出到專業端子排上，方便學生做實驗。
9、觸摸屏訓掛箱：TPC7032  7寸寸彩色觸摸屏，觸摸屏實驗組件采用 7 寸彩色觸摸屏，液晶屏：7"TFT 液晶屏，分辨率（800×480），高清真彩；工業級低功耗 Cortex-A8CPU 主頻 600MGHz；觸摸屏：四線電阻式；內存： 128M；存儲設備：128M。接口：1×RS232，1×RS485，2×USB，1×LAN。所有接口、接線端子全部引出。
10、示波器支架1付：放置示波器等儀器。
（四）實訓桌
  實驗桌規格為1600（長）*700（寬）*1500（高），實驗桌主體結構全部采用高性能表麵氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂、表麵靜電噴塗工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70×70mm，四麵帶槽，槽寬約8mm，端部配套模具成型塑料堵頭。桌麵采用25mmE1級三聚氰胺飾麵板，桌麵板下設支撐框架，承受力不少於200kg。配有一個抽屜一個鍵盤托；配備儲存櫃，存放實訓掛箱等，儲存櫃底部4隻高強度萬向可製動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌後麵二支桌腳向上延伸，配上特製拉模成型的二根帶滑槽橫梁鋁型材組成實訓屏，實訓時放置電氣實訓掛箱、網孔板及示波器支架等，實訓掛箱、網孔板在實訓屏上實訓時上下方便，左右移位自如。實訓屏頂部安裝主機箱，實訓屏底部安裝實驗儀器工作電源箱。
（五）學生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳麵采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳麵與金屬凳架使用大扁頭防刮螺杆和防退螺帽穿越固定；
4．防鏽處理：金屬部件均需經酸洗、磷化、表麵除鏽處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色。
（六）儲存櫃：配備儲存櫃，存放實訓模塊及工具，儲存櫃底部4隻高強度萬向可製動PU腳輪，方便移動。
（三）高級綜合電氣實訓
1.觸摸屏指示燈對象實驗
2.觸摸屏開關對象實驗
3.觸摸屏數據顯示實驗
4.觸摸屏數據輸入實驗
5.觸摸屏棒圖對象實驗
6.觸摸屏對象實驗
7.觸摸屏移動元件對象實驗
8.觸摸屏異常報警對象實驗
9.觸摸屏靜態顯示實驗
10.觸摸屏表針控件對象實驗
11.基於觸摸屏PLC控製的三相異步電動機Y/△啟動控製
12.PLC 控製電動機點動和自鎖控製
13.PLC 控製電動機手動正反轉控製
14.PLC 控製電動機帶延時正反轉控製
15.PLC 控製電動機星/三角啟動自動控製
16.變頻器功能參數設置與操作
17.變頻器報警與保護功能
18.外部端子點動控製
19.變頻器控製電機正反轉
20.多段速度選擇變頻調速
21.變頻器無級調速
22.基於外部模擬量(電壓/電流）控製方式的變頻調速

---
