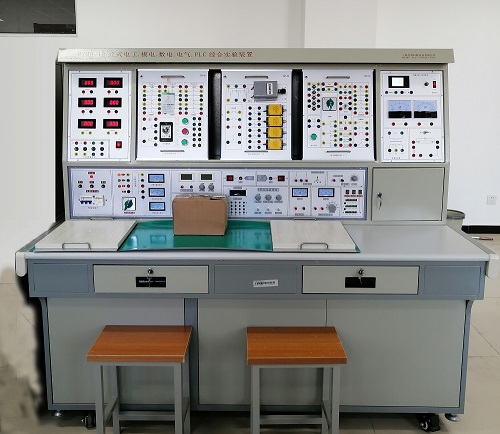

MYMD-13電工.模電.數電.電氣控製綜合實驗台

電工.模電.數電.電氣控製綜合實驗台具有較完善的安全保護措施，較齊全的功能。電工、電氣控製實驗器件采用適應性強的模塊式掛箱；在實驗屏上完成實驗，實驗方法靈活，動手能力強，實驗連線接點接觸可靠，符合不同深度，不同廣度的教學要求。數電、模電在九孔通用電路板掛箱上完成，根據實驗複雜程度選取掛箱個數，根據實驗電路在通用電路板上拚插實驗電路，實驗元件製成透明盒體，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋結合采用較科學的壓卡式結構，維修、更換元件拆裝方便。該實驗台結構合理，學校可隨時按需要增添新的模塊掛箱，靈活、經濟。
二、適用範圍：
適用於高等院校及要求較高的中專、技校、職業學校，可完成電工學、電工原理、電路分析、模擬電子技術、數字電路、電氣控製設備等課程實驗。該設備是現有實驗室設備的更新換代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標誌。
三、實驗台、實驗屏和實驗操作桌結構和功能：
1.電源及參數:
1.1輸入電源:三相四線電源，輸入時指示燈亮
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:單、三相可調交流電源，提供三相0～380V連續可調的交流電源，同時可得至0～250V單相可調電源(配有一台1.5KVA的三相自耦調壓器，配有三隻指針式交流電壓表，指示調壓器輸出電壓)。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均（jun1）為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩定度<10^－2，負載穩定度<10^－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
2、函數信號發生器:
2.1波形:正弦波、三角波、方波脈衝波、鋸齒波、TTL方波、矩形波。
2.2頻率範圍:由0.1Hz到2MHz，分七個頻率檔級。
2.3正弦波失真度:10-30Hz<3%　30Hz-100KHz≤1%
2.4方波響應:前沿/後沿≤100nS（開路）
2.5最大輸出幅度(開路)：f<lMHz 幅度≤15vp-p ，1M<2MHz 幅度≤11vp-p
2.6直流偏置(開路)：±l0V
2.7輸出阻抗Z：Z0=50Ω±5Ω
2.8占空比:脈衝與鋸齒波上升、下降沿可連續變化，範圍10%～90％。
2.9壓控振蕩(VCF)：加外加直流電壓0--±5V變化時，對應的頻率變化大於l00:1。
2.10輸出衰減:20dB　40dB　60dB
3、頻率計數器:
3.1測頻範圍:lHz～l00MHz。
3.2閘門時間:0.01S、0.1S、1S、10S
3.3輸入阻抗(AC耦合)：電阻分量約500KΩ，並聯電容約100P。
4、單次脈衝:每次可輸出一對正負脈衝。
5、音頻功率放大器：輸入音頻電壓不低於10mV，輸出功率不小於1W，音量可調，內有喇叭，用於放大電路擴音，也可作信號尋跡。
6、七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
7、絕緣電阻：>5MΩ
8、漏電保護：漏電動作電流≤30MA
9、實驗屏：
1）外測直流電流表：精度０.５級，三位半數字式顯示，測量範圍０～1000uA。
2）外測直流電流表：精度０.５級，三位半數字式顯示，測量範圍０～10mA。
3）外測直流電流表：精度０.５級，三位半數字式顯示，測量範圍０～100mA。
4）外測直流電流表：精度０.５級，三位半數字式顯示，測量範圍０～1000mA。
5）外測交流電流表：精度０.５級，三位半數字式顯示，測量範圍０～100mA。
6）外測交流電流表：精度０.５級，三位半數字式顯示，測量範圍０～1000mA。
7）四路電流插座：與配備的電流插頭配套使用，在實驗中實現一表多測。
8）指針式功率因數表：外測實驗電路功率因數，2.5級。
9）指針式±100uA電流表，1.5級，外測。
10）指針10mA電流表，1.5級，外測。
11）實驗變壓器：100W，220V/36V+110V，接線端已由麵板接線柱引出，實驗方便。
12）日光燈照明、實驗二用電路：由選擇開關控製日光燈為實驗用或照明用。實驗端口已通過接線柱引出，鎮流器、日光燈、啟動器已裝在實驗屏內。
13）實驗屏中部：實驗模塊掛箱實驗時安放位置。掛箱調換，安放方便。
10、實驗操作桌：加強型雙麵防火板製成，不變形、不褪色，造型美觀大方，左右有抽屜，存放工具，下邊為存放櫃，用於存儲元器件。（規格：160×70×172cm）
11、實驗屏：左側為測量電表及電流插座，右測為實驗變壓器，日光燈實驗電路、功率因數表等，中部為實驗時放置掛箱。
12、實驗台：由電源、信號源、安全保護裝置構成。
13、實驗操作桌：桌麵實驗時放置實驗器件，下部為儲存櫃儲存實驗器件用。
14、實驗模塊掛箱：
MY-01 電流源—電壓源轉換電路、受控源特性實驗電路、直流實驗電路組成。
MY-02 由常用分立元件，RC選頻網絡測定單元組成。
MY-03 三相負載
MY-04 繼電控製一單元
MY-05 繼電控製二單元
MY-06 繼電控製三單元
MY-07 直流電機實驗電源、調速環節模塊、勵磁電流、電樞電流指示表掛箱。
MY-08 數電、模電九孔萬能實驗插板一、二單元
15、器材配備(1台2座)：2台180W三相電動機，1台100W直流電動機，1隻MF47萬用表，1隻數字萬用表，2套電烙鐵及烙鐵架，40根疊插式實驗連接線，1套數電、模電實驗所需電阻、電位器、電感、電容、變壓器、傳感器、集成座等元件單元盒（元件已裝在單元盒內），1套工具，2張學生凳。
16、用戶自備器材：示波器（型號不限），功率表，滑線變阻器，毫伏表。
四、電工.模電.數電.電氣控製綜合實驗台-實驗內容：

（1）電工實驗部分

1．常用電工儀表的使用
2．線性元件與非線性元件的伏安特性
3．直流電路電壓與電位的研究
4．基爾霍夫定律的驗證
5．迭加原理與互易定理的驗證
6．代文寧定理與諾頓定理的驗證
7．電壓源與電流源的等效變換
8．受控源的研究
9．一階電路的響應
10．二階電路的響應
11．研究LC元件在直流電路和交流電路中的特性
12．交流電路參數的測量
13．正弦交流電路RLC元件的特性
14．RL及RC串聯電路實驗

15．RLC串聯諧振電路
16．日光燈電路連接
17．改善功率因數實驗
18．互感的測量
19．三相電路及功率的測量
20．R-C選頻網絡實驗
21．二端口網絡的研究
22．單相變壓器實驗
23．三相異步電動機的使用與起動
24．三相異步電動機的正、反轉
25．三相異步電動機的Y-△起動
26．三相異步電動機的順序控製
27．三相異步電動機的能耗製動

（2）模擬部分實驗

1．二極管的正、反相特性
2．晶體三極管的輸入、輸出特性
3．晶體管共射極單管放大器
4．兩級阻容耦合放大電路
5．負反饋對放大器性能的影響
6．場效應管放大器
7．差動放大電路
8．運算放大器指標測試
9．集成運算放大器的基本應用
(多種模擬運算電路)
10．集成運算放大器非線性應用
（多種波形發生器）

11．變壓器耦合推挽功率放大器
12．0TL功率放大器
13．集成功率放大器
14．單相橋式整流電路
15．串聯型晶體管直流穩壓電源
(設計性實驗)
16．集成直流穩壓電源
17．單結晶體管特性
18．單結晶體管觸發電路
19．晶閘管簡單測試
20．晶閘管可控整流電路

（3）數字部分實驗

l．TTL集成邏輯門的參數測試
2．CM0S邏輯門的參數測試
3．TTL集成電極開路門與三態輸出門的應用
4．與、非、或、與非門電路實驗
5．半加器電路實驗
6．全加器電路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
10．T觸發器實驗
11．JK型觸發器轉換成D觸發器
12．D型觸發器轉換成JK觸發器
13．計數器實驗
14．MSI移位寄存器及其應用
15．譯碼器及其變換方式

16．MSI數據選擇器及邏輯設計
17．微分型單穩態電路
18．環形多諧振蕩器
19．利用門電路構成編碼器分配器、選擇器
20．組合電路的設計之一一一編碼轉換
21．組合電路的設計之二一一顯示電路
22．同步時序電路的設計
23．計算機時序電路的設計
24．集成定時器測試及應用
25．CM0S集成A/D、D/A轉換電路實驗
26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路
28．異步十進製減法計數器
29．異步十進製加法計數器
30．綜合能力培訓實驗一一電子秒表

（4）電氣控製部分實驗

1．閘刀開關正轉控製線路
2．接觸器點動正轉控製線路
3．具有自鎖的正轉控製線路
4．具有過找保護的正轉控製線路
5．倒順開關控製正反轉控製線路
6．接觸器聯鎖的正反轉控製線路
7．按鈕聯鎖的正反轉控製線路
8．按鈕接觸器複合聯鎖控製線路
9．自動往返行程控製線路
10．接觸器控製串聯電阻降壓起動線略
11．時間繼電器控製串聯電阻降壓控製線路
12．手動Y/△降壓起動
13．接觸器控製Y/△降壓起動
14．時間繼電器控製Y/△降壓起動

15．QX3-13型Y/△自動起動控製線路
16．半波整流能耗製動控製線路
17．全波整流能耗製動控製線路
18．C620車床電氣控製線路
19．手動降壓起動
20．單相運行反接製動控製線路
21．電動葫蘆電氣控製線路
22．C6163車床電氣控製線路
23．控製電路聯鎖控製線路
24．主電路聯鎖控製線路
25．直流電機啟動
26．直流電機的調速
27．直流電機的反轉
28．直流電機製動實驗
