MY-403L低壓電工照明實操考核櫃

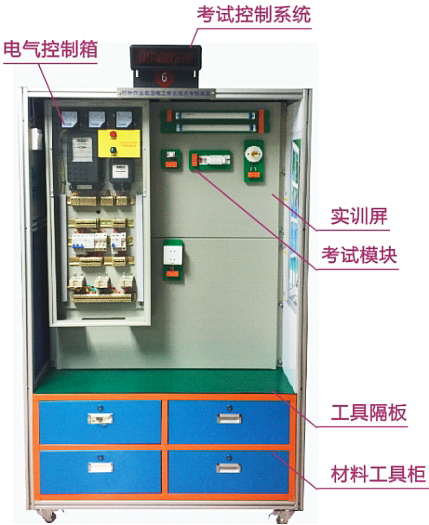

(參考圖)
低壓電工照明實操考核櫃-是適合企業電工(初級)技能培訓教學,電工考核櫃采用了照明電路,也是電工技術等級標準和電工操作證所規定的考核鑒定內容,電工考核櫃為了培養學員在實踐中的基本技能和接線技巧,讓學員很快掌握實際操作技能知識與實踐接線技巧。
二、技術參數:
1、外形尺寸:1200×550mm×1800mm。
2、環境溫度:-10℃~40℃、相對濕度:≤80%(25℃)
3、輸入電源:三相四線製~380V±10% 50Hz,額定電流:32A以上
4、安全保護:漏電保護器
三、考核櫃配置:
櫃內裝有單聯開關、雙聯開關、單三相電度表、照明燈、日光燈等各種實訓元器件,且所有器件的接線都在接線端子排上進行接線,從而避免了因長時間在器件本身進行走線而導致其損壞,通過走線槽進行工藝布線。內含:電源開關(單相斷路器3隻、三相斷路器1隻)、電能表2隻、照明燈(白熾燈、日光燈各1個)、熔斷器2個(備注額定電流32A以上)、漏電保護器1個、組合開關1個、單雙聯開關各1個及接線端子若幹。
四、參考可完成電工訓練項目:
1、直接式單相電度表的接線;
2、三相用戶的電度表接線;
3、帶互感器的三相電度表接線;
4、三隻電流互感器、三隻電流表作△形接線的測量;
5、三隻電流互感器、三隻電流表作Y形接線的測量;
6、室外照明燈的安裝;
7、三相三線製線路上安裝照明燈具;
8、日光燈的安裝與接線;
9、使用雙聯開關控製一具照明燈的線路連接;
10、直流電路上直接式電壓表及電流表的測量;
11、使用一隻電壓表測量三相電壓;
12、三相四線三分路選用漏電保護開關的接線等。
五、安全防範結構要求:
如牢固接地,按鈕指示燈內置,電機防護罩等,結構不能偏離工業實際應用,櫃內包含電氣實操/考核板,工具隔板、電機及電機安裝板等。
