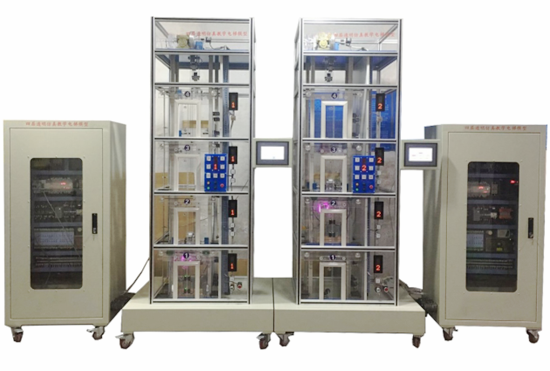

MYDT-513D雙聯四層透明仿真教學客梯

雙聯四層透明仿真教學客梯為了配合大中專院校、技校、職業學校、勞動就業培訓中心、電梯維修物業管理部門等有關電梯專業和工業自動化專業課程演示實驗，使更多的人能夠更好地了解電梯、使用電梯，培養出更多的電梯專業人才，適應電梯行業的發展需要，我公司經過深入探索研究， 精心設計的。

一、主要特點
1、由兩台四層透明仿真教學客梯組成，由層外兩處按鈕共同控製。
2、電梯大部分部件均是采用透明有機材料製成，使得電梯的內部結構一目了然;
3、電梯的電氣控製係統采用日本三菱可編程控製器(PLC)智能控製，交流變頻調速(VVVF)驅動。
4、且具有性能可靠、運行平穩、操作簡單、能耗低和便於教學等特點。
5、透明仿真雙聯教學電梯的軟硬件均采用開放式結構，因此，院校也可以利用此套裝置進行二次開發研究。
如：1、群控電梯（統一調度多台集中並列的電梯）；
2、並聯控製電梯（2-3台電梯的控製線路並聯，進行邏輯控製，共用層站外召喚按鈕）；
3、集選控製電梯；
4、信號控製電梯，等等。
5、  采用此套設備進行配套教學，使廣大師生對電梯的結構、關鍵部件以及電氣控製、電梯的運作過程有了直觀、形象的認識，易於加深對電梯相關知識的了解、掌握。此外，通過使用PLC軟件，直接在PC機上用梯形圖編程，並進行現場實際操作調試，對學生學習、了解和掌握可編程控製器(PLC)及其應用以及工業過程自動化控製都有很大的幫助。
二、功能介紹
1、具有自動平層、自動關門、順向響應轎內外呼梯信號、直駛、電梯安全運行保護以及電梯急停、慢上、慢下、照明、風扇等功能。
2、用三菱FR-D720S-0.4變頻器作為三相交流曳引原動機的調速裝置。該裝置采取電壓矢量控製方式，對電機具有加減速控製、正反轉控製、點動控製及根據模擬輸入控製等多種功能。同時兼對原動機的斷相、缺相、相序紊亂及過壓、欠壓、過流、過載、失速等有保護功能。
3、電梯係統邏輯控製則由PLC完成（可聯機），PLC采用的是三菱FX2N-64MR型，其輸出方式為繼電器輸出形式。通過主機上配有的RS485接口，可實現PLC與PC 機的通訊，使用PLC軟件，可直接在PC機上用梯形圖編程、調試，直觀易學，便於初學者掌握；此外也可用編程器進行指令編程，現場直接調試。
4、電梯平層機構：旋轉編碼器/永磁感應器
5、群控功能：最大最小功能，優先調度，區域優先控製等等
三、整套配置：
1、主電梯模型——包括三菱FR-D720S-0.4變頻器、
2、三菱FX2N-64MR可編程控製器（PLC）
3、通訊電纜；
4、三菱專用編程工具軟件
5、教學電梯使用說明書。
此外，可根據校方具體要求進行專門配置，如:計算機、工作台等。
四、電梯的基本結構：
1. 機房部分：包括曳引機、限速器、極限開關、控製櫃與信號櫃、機械選層器以及電源接線板等設備。
2. 井道部分：包括導軌、對重裝置、緩衝器、限速器鋼絲繩張緊裝置、隨行電纜等。
3. 廳門部分：包括廳門、召喚按鈕廂、樓層顯示裝置等。
4. 轎廂部分：包括轎廂、轎門及觸板、限速器開關、限速器拉杆、安全鉗、導靴、門機機構、開到位開關、關到位開關、平層感應裝置、轎廂照明、風扇等等。
五、主要技術參數：
1、外形尺寸：寬1000mm×深900mm×高2200mm
2、輸入電壓：220V 50HZ
3、結構形式： 四層四站
4、模數：1.5(蝸輪減速器)
5、拖動電機型號：YS-5463W   功率：0.18KW  轉速：1400 rpm
6、淨重量：160kg
7、載重量：5k
六、配套教學軟件
一體化智能故障考核軟件
一體化智能故障考核軟件界麵,可實現故障設置、故障模擬、學員考核與評份、故障排除等功能。 故障設置和考核係統采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控製係統，係統穩定、不易感染病毒。
 控製模塊(PC 控製終端或手持移動控製終端)和驅動模塊(智能故障設置驅動盒)分離， 避免複雜連線幹擾控製器，係統更加可靠。
 驅動模塊內置智能故障設置控製係統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
 手持移動控製終端采用7英寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界麵，人機對 話友好。手持移動控製終端可控製任意一台帶驅動模塊的實訓設備。
 手持移動控製終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控製終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
 所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
 用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控製係統 組成一個網絡，通過主控計算機控製每一台實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。

---
