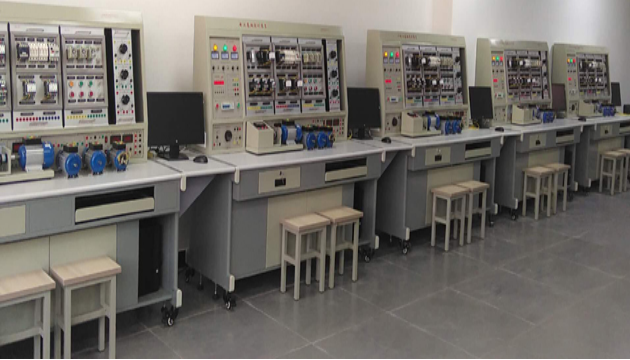

MY-104D電工基礎實訓裝置

電工基礎實訓裝置是根據勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定"的要求而設計的，它適用於《中級維修電工》、《高級維修電工》和教材要求的電氣控製線路，通過裝置配備的PLC可編程控製器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足技師技術及中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。
一、技術性能
1、輸入電壓：三相四線製380V±10% 50Hz
2、工作環境：環境溫度範圍為-5～＋40℃ 相對濕度＜85%（25℃）海拔＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：180×70×150cm3
二、裝置的基本配置：
DW01電源、儀器控製屏：控製屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。
具體功能如下：
1、主控功能板
(1)三相四線電源輸入，經漏電保護器後，經過總開關,由接觸器通過起、停按鈕進行操作；
(2)設有450V指針式交流電壓表三隻，指示電源輸入的三相電壓；
(3)定時器兼報警記錄儀（服務管理器），平時作為時鍾使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由於接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實訓技能的考核提供一個統一的標準。
2、交、直流電源
(1)勵磁電源：直流220V/0.5A，具有短路保護。
(2)電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
(3)直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢複保護功能。
(4)交流電源：①設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關後，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②設有單相調壓器一組，可得到交流0～250V可調電壓；③控製屏設有單相三極220V電源插座及三相四極380V電源插座。
3、交、直流儀表
(1)交流電壓表：0～500V帶鏡麵交流電壓表一隻，精度1.0級。
(2)交流電壓表：0～5A帶鏡麵交流電流表一隻，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
(3)功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控製模式。為了提高測量範圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），可儲存15組數據，供隨時查閱。
(4)直流電壓表：直流數字電壓表1隻，測量範圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。
(5)直流電流表：直流數字電流表1隻，測量範圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。
4、整流二極管：IN5408四隻
三、實驗項目
（一）電氣控製及電機拖動實訓
1.三相異步電動機直接啟動控製電路
2.三相異步電動機點動控製電路
3.三相異步電動機自鎖控製電路
4.三相異步電動機按鈕聯鎖正反轉控製電路
5.三相異步電動機接觸器聯鎖正反轉控製電路
6.三相異步電動機雙重聯鎖正反轉控製電路
7.三相異步電動機工作台自動往返控製電路
8.兩台三相異步電動機順序啟動、順序停轉控製電路
9.三相異步電動機的兩地控製電路
10.接觸器控製的Y-△控製
11.時間繼電器控製的Y-△控製
12.三相異步電動機單向啟動反接製動控製電路
13.三相異步電動機無變壓器半波整流單向啟動能耗製動控製電路
14.三相異步電動機有變壓器全波整流單向啟動能耗製動控製電路
15.三相異步電動機正反轉啟動能耗製動控製電路
16.單相鼠籠電動機電容啟動控製電路
17.雙速交流異步電動機手動變速控製電路
18.雙速交流異步電動機自動變速控製電路
19.斷電延時直流能耗製動的Y-△啟動控製電路
20.三相異步電動機正反轉能耗製動控製線路
21.三相異步電動機正反轉啟動反接製動控製線路
22.C620型車床電氣控製線路
23.電動葫蘆電氣控製
24.Y3150滾齒機控製電路
（二）電工、電子技術綜合實訓
1.日光燈接線
2.單相整流裝置電路的組裝
3.並聯型矽穩壓管穩壓電路的組裝
4.串聯型晶體管穩壓電路的組裝
5.JS20單結晶體管時間繼電器
6.JSJ型晶體管時間繼電器
7.接近開關
8.微音放大電路的測試
9.智力競賽搶答器
10.依靠漏電流觸發的簡易交流開關電路
11.家用調光台燈電路
（三）PLC、變頻器綜合實訓
（1）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、係統組成、基本指令練習、接線、編程下載等）
2.典型電動機控製實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
3.PLC仿真實訓
1.搶答器控製
2.天塔之光控製
3.音樂噴泉控製（具有聲效功能）
4.十字路口交通燈控製
5.水塔水位控製
6.自動送料裝車係統控製傳送帶控製
7.裝配流水線控製
8.多種液體混合裝置控製
9.自控軋鋼機控製
10.郵件分揀機控製
11.自動售貨機控製
12.四層電梯控製（實物）
（2）PLC高級技能實訓（設計、安裝、調試及檢修）
1.PLC控製的三相異步電動機正反轉控製
2.PLC控製的三相異步電動機Y/△啟動控製
3.PLC控製的三相異步電動機降壓啟動控製
4.PLC控製的三相異步電動機能耗製動控製
5.C620車床電氣控製線路
6.C6130車床電氣控製線路
7.電動葫蘆電氣控製線路
（3）PLC、變頻器綜合應用技能實訓
1.變頻器功能參數設置與操作
2.變頻器報警與保護功能
3.外部端子點動控製
4.變頻器控製電機正反轉
5.多段速度選擇變頻調速
6.變頻器無級調速
7.基於外部模擬量（電壓/電流）控製方式的變頻調速
8.瞬時停電啟動控製
9.PID變頻調速控製
10.PLC控製變頻器外部端子的電機正反轉
11.PLC控製變頻器外部端子的電機運行時間控製
12.基於PLC數字量控製方式的多段速
13.基於PLC通信方式的變頻器開環調速
14.基於PLC通信方式的速度閉環控製
15.變頻器恒壓供水係統的模擬
（四）PLC電工綜合實訓
1）PLC電工中級
1.PLC的工作原理
2.程序的執行過程
3.電動機的起停控製
4.電動機的正反轉控製
5.電動機循環正反轉控製
6.三速電動機控製
2）PLC電工高級
7.星角起動控製
8.電動機正反轉能耗製動控製
9.彩燈循環控製
10.數碼管的點亮控製
11.大小球傳送裝置的控製
12.簡易機械手的控製
3）PLC電工技師與綜合實訓
13.電鍍生產線的控製
14.自動交通燈的控製
15.皮帶運輸線的控製
16.工業洗衣機的控製
17.恒壓供水係統的控製
18.工業刨車的控製
19.小推車的控製
20.中央空調冷卻泵控製
21.停車場車位控製
22.變頻器的PU操作
23.變頻器的EXT操作
24.變頻器的組合操作
25.手持編程器的操作
26.傳感器的使用
27.氣缸的使用
28.變頻運輸三維分選裝置
29.步進運輸坐標式四維分選裝置
30.單相調速運輸龍門式分選裝置
31.X62W銑床
32.Z3050搖臂鑽床
33.CA6140型車床
