MYK-04A數控車銑床綜合智能實訓考核裝置
MYK-04A數控車銑床綜合智能實訓考核裝置（二合一）適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控製、電氣技術應用、機械加工等專業和非機電類專業的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。
二、產品組成部分

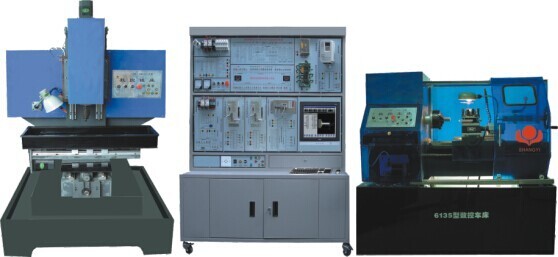

MYK-04A數控車/銑床綜合智能實訓考核裝置是由車床控製係統和銑床控製係統組成；機床電氣控製接口板；主軸變頻調速實驗模塊和三相電機與編碼器組；全數字交流伺服驅動及伺服電機輸入輸出模塊；三相步進驅動及步進電機輸入輸出模塊；自動刀架控製模塊；開關電源；配套MY-6135A型實訓數控車床和MY-125A型教學型數控銑床等組成。
三、實驗台控製係統配置：
它由標準的PC硬件組成、DOS和XP操作平台、控製界麵彩色15’’液晶顯示器、CPU2.8G、內存256M、硬盤80G、超薄鍵盤、3D鼠標、網卡通訊、USB接口、52倍速CD－ROM等組成
四、實驗台特點：
1、一台主機內置車床控製係統和銑床控製係統。可隨時切換係統控製6135A車床和125A銑床
2、實驗台X、Y軸采用步進驅動單元，Z軸采用伺服驅動單元
3、車床控製電路和銑床控製電路全部在實驗台麵板上直觀布置，方便設計操作。
4、車床彩色二維圖形仿真演示；銑床三維線條圖形演示。
5、擁有數控機床典型故障設置及排除實驗
五、實驗實訓考核項目
▲ 數控車床/銑床係統操作編程實驗（圖形同步演示）
▲ 數控車床/銑床係統控製主軸變頻單元的調試運行與故障診斷實驗
▲ 數控車床/銑床係統控製全數字交流伺服電機運行與故障診斷實驗
▲ 數控車床/銑床電氣控製設計與分析實驗
▲ 數控車床/銑床係統控製步進電機運行與故障診斷實驗
▲ 電動刀架控製原理實驗及接線與故障診斷實驗
▲ 數控車床係統控製機床螺紋加工實驗
▲ 數控車床/銑床的冷卻與照明及故障診斷實驗
▲ 絲杆間隙誤差補償實驗
▲ 數控係統脈衝當量設計控製實驗（3軸任意設計）
▲ 數控車床/銑床超程限位及故障診斷實驗
▲ 數控車床/銑床回零點設計及故障診斷實驗
▲ 數控車床/銑床故障設計排除考核28項
六、6135A型數控實訓車床規格：
|
三爪卡盤 |
160mm |
|
床身上最大回轉直徑 |
350mm |
|
最大工件長度 |
500mm |
|
電動刀架 |
四工位 |
|
主軸孔徑 |
40mm |
|
主軸轉速、無級變速 |
200------1500rpm |
|
主電機功率 |
0.75kw |
|
機床尺寸（長×寬×高） |
1670×800×1300mm |
|
機床重量 |
450kg |
125A型數控實訓銑床規格：
|
主軸鑽夾頭裝夾範圍 |
1－20mm |
|
主軸轉速範圍 |
200－2500rpm |
|
主電動機功率 |
1.5kw |
|
工作台麵積（長X寬） |
840mm×250mm |
|
工作台三向行程（X、Y、Z） |
450×250×250mm |
|
T型槽數及寬度 |
3×16mm |
|
機床外形尺寸：長×寬×高 |
1300×1200×2100mm |
|
重量 |
450kg |
七、數控教學型機床功用：
1、數控係統編程直接在機床上實現加工處理。
2、各種模塊功能設計通過機床實現實驗演示操作。
3、機床可實現對硬質工程塑料製品、木頭進行車削加工；對工程塑料板、有機玻璃、石蠟等進行銑削加工。
4、車床/銑床上有獨立的手動二坐標控製按鈕和三坐標控製按鈕。
八、技術性能：
1、輸入電源：三相四線製380V交流電源。
2、結構：考核櫃為鐵質鈑金噴塑結構，堅固耐用；
3、工作環境：溫度-10℃–+40℃
4、整機功耗：＜3KW
5、考核櫃尺寸：1400×600×1890mm
友情提示：
1、設備驗收：各采購單位收貨時請檢查數控車銑床綜合智能實訓考核裝置的貨品外觀，核實數控車銑床綜合智能實訓考核裝置的數量及配件，拒收處於受損狀態的數控車銑床綜合智能實訓考核裝置；
2、設備質保：红桃视频app將為各采購單位提供數控車銑床綜合智能實訓考核裝置產品說明書內的質保條件和質保期，在質保範圍內提供對的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的數控車銑床綜合智能實訓考核裝置選型錯誤或數控車銑床綜合智能實訓考核裝置購買數量錯誤，造成數控車銑床綜合智能實訓考核裝置的退換貨要求，將不被接受；
4、設備貨期：對數控車銑床綜合智能實訓考核裝置的發貨期為參考值，如您需要了解數控車銑床綜合智能實訓考核裝置的精確貨期，請與上海红桃视频app的銷售人員聯係；
5、谘詢電話：如各采購單位對數控車銑床綜合智能實訓考核裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關數控車銑床綜合智能實訓考核裝置的技術谘詢。
