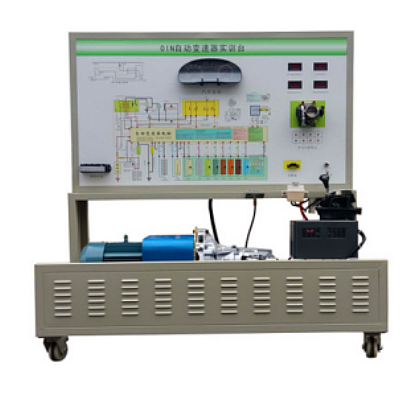

MYQD-48帕薩特電-液傳動裝置

一、帕薩特電-液傳動裝置-功能簡介:
該設備采用（翻新）大眾帕薩特01N電控自動變速器總成為基礎，可調速三相異步電動機做動力源，對自動變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作。真實展示電控自動變速器組成結構和工作過程。適用於各類型學校對自動變速器理論和維修實訓的教學需要。
二、功能特點:
1、真實可運行的電控自動變速器、由可調速三相異步電動機驅動，可進行檔位顯示、空檔起動、前進檔運行、倒檔運行等工況實踐操作，充分展示自動變速器的組成結構和工作過程。
2、電機直接驅動變速器,電機與變速器通過聯軸直接固定.
3、可通過變頻器設定電機銘牌上規定的額定電流值，實現用電子熱過載繼電器來防止電機過載，為了防止機械設備起動/停止期間的衝擊，可通過變頻器設定進行加速/減速。
4、實訓台麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的UV平板噴繪彩色電路圖；學員可直觀對照電路圖和實物，認識和分析自動變速器控製係統的工作原理。
5、實訓台麵板上安裝有檢測端子，可直接在麵板上檢測各傳感器、執行器、控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
6、實訓台麵板上安裝有汽車儀表、壓力表、可實時顯示發動機轉速、車速、自動變速器的檔位、主油道壓力等參數變化。
7、實訓台安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機自動變速器電控係統進行讀取故障碼、清除故障碼等自診斷功能。
8、實訓台麵板上安裝有自動變速器各電磁閥指示燈，實時顯示各電磁閥的工作狀態。
9、實訓台配備有電機防護罩、輸出軸防護罩等安全保護裝置
10、設備麵板櫃：1.5mm冷板衝壓成形，背麵設置維修門；底座采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
1、外形尺寸：1600×900×1700mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、輸入電源；交流220V±10% 50Hz
4、工作電源；直流12V
5、三相異步電動機：
電  壓：AC 380V/660V
電  流：8.2A/4.7A
功  率：4KW/5.5kw
轉  速：2880r/min
         變頻器：
功  率：5.5KW/7.5KW
輸  入：AC 3PH 380V±15%
輸  出：9A/13A  AC3PH  0~380V  0~400Hz
6、工作溫度：-40℃～+50℃
7、顏色：7032
8、鋼管：40*40*3mm
9、移動腳輪：100*50mm
10、麵板櫃：1.5mm冷板衝壓成形，背麵設置維修門；
四、基本配置(每台)

序號	名       稱	規格型號	單位	數量
1	檢測控製麵板	裝有各種檢測端子以及彩色電路圖	套	1
2	組合儀表		套	1
3	發動機自動變速器控製電腦(ECU)		台	1
4	診斷座		個	1
5	點火開關		個	1
6	壓力表	0-25kg/cm2	個	1
7	自動變速器總成		套	1
8	節氣門總成		套	1
9	曲軸傳感器及信號盤		套	1
10	變速器檔杆總成		套	1
11	變速器油散熱裝置		套	1
12	三相異步電動機	5.5KW 380V	台	1
13	變頻器	7.5KW 380V	台	1
14	刹車機構裝置		套	1
15	移動台架(帶自鎖腳輪裝置)	1600×900×1700mm(長×寬×高)	台	1
16	故障模擬與故障排除裝置		套	1

---
