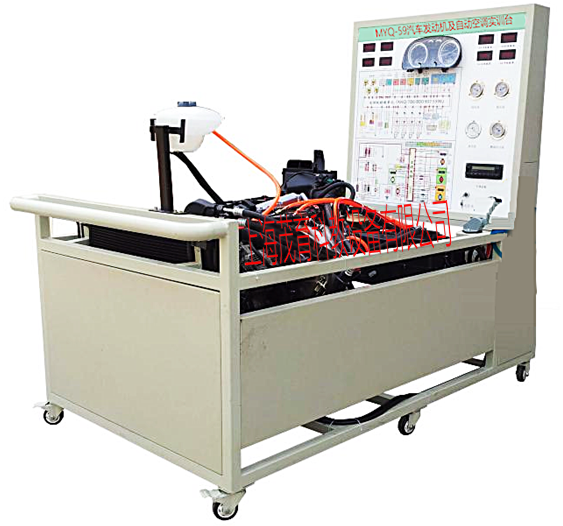

MYQ-59汽車發動機及自動空調實訓台

汽車發動機及自動空調實訓台-是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用原汽車電控發動機與自動空調係統為基礎，充分展示汽車電控發動機與自動空調係統組成結構和工作過程。通過實訓台的演示，可清楚了解電控發動機與自動空調係統內部的結構與功能，便於學生較快地掌握電控發動機與自動空調係統的構造和原理，提高學生對電控發動機與自動空調係統的初步認識，使學生了解電控發動機與自動空調係統起到更直觀更深入的教學目的，是各汽車學校對電控發動機與自動空調係統理論和維修實訓的理想教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點：
1、真實可運行的汽車電控發動機與自動空調係統，充分展示汽車電控發動機與自動空調係統的組成結構和工作過程。
2、由電控發動機做為動力源，帶動空調壓縮機工作。操作空調控製麵板，可真實演示汽車自動空調係統的工作過程以及工作原理。
3、實訓台麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；UV平板噴繪麵板打印有永不褪色的彩色電路圖與工作原理圖（電控發動機與自動空調係統）；學員可直觀對照電路圖和實物，認識和分析汽車電控發動機與自動空調係統的工作原理。
4、實訓台麵板上安裝有檢測端子，可直接在麵板上檢測空調係統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓台麵板上安裝有壓力表、溫度表、可實時顯示空調管路壓力、進出風口溫度的參數變化。
6、實訓台提供了學員練習加注製冷劑、檢漏等實操工作平台。
7、設備檢測麵板正前方底座上配有20cm的鋼製台麵，方便放置資料、檢測儀器等。
8、實訓台底座采用鋼結構焊接，正前方/兩側焊接圓形護手杆，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格：
1、外形尺寸：1700×1000×1700mm(長×寬×高)
2、燃油標號：依發動機型號
3、油箱容積：10L
4、工作電壓：直流12V
5、製冷劑：R134a
6、工作溫度：-40℃～+50℃
7、高壓壓力表：0～3.5MPa
8、低壓壓力表：0～1.5MPa
9、鋼管：40*40*3mm
10、麵板機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
11、移動腳輪：120*80mm
四、基本配置(每台)：

序號	名稱	規格型號	單位	數量
1	檢測控製麵板(帶麵板櫃）	裝有各種檢測端子以及彩色電路圖和原理圖（9509004mm)	套	1
2	點火開關	上海红桃视频app	個	1
3	信號模擬裝置	上海红桃视频app	套	1
4	高壓壓力表	R134a，0～3.5MPa	個	1
5	低壓壓力表	R134a，0～1.5MPa	個	1
6	數字式進風口溫度表	上海红桃视频app	個	1
7	數字式出風口溫度表	上海红桃视频app	個	1
8	空調控製器總成	原車全新	套	1
9	空調蒸發箱總成	原車全新	套	1
10	壓縮機總成	原車全新	套	1
11	膨脹閥總成	原車全新	套	1
12	幹燥器總成	原車全新	套	1
13	鼓風機總成	原車全新	套	1
14	冷凝器	原車全新	個	1
15	電控發動機總成及儀表、水箱、空濾等全套完整運行附件	原車全新	套	1
16	冷卻電子風扇	原車全新	套	1
17	蓄電池	12V 65Ah	台	1
18	線束	上海红桃视频app	套	1
19	繼電器	含：起動繼電器、油泵繼電器、冷卻風扇繼電器等	套	1
20	電源總開關	50A	個	1
21	三元催化器	帶全新消聲器，上海頂邦	套	1
22	燃油壓力表	0-10kg/cm²	個	1
23	真空壓力表	0-76in.Hg	個	1
24	不鏽鋼燃油箱	10L	個	1
25	汽油泵(含汽油泵插頭)	上海茂育	套	1
26	移動台架(帶自鎖腳輪裝置)	1700×1000×1700mm(長×寬×高)	台	1
27	故障模擬與排除裝置	上海红桃视频app	套	1
28	設備教師手冊	上海红桃视频app	套	1
29	設備合格證、保修卡	上海红桃视频app	套	1
