主頁 > 產品介紹 > 汽車解剖模型 > 桑塔納2000型透明整車教學模型2023-02-10

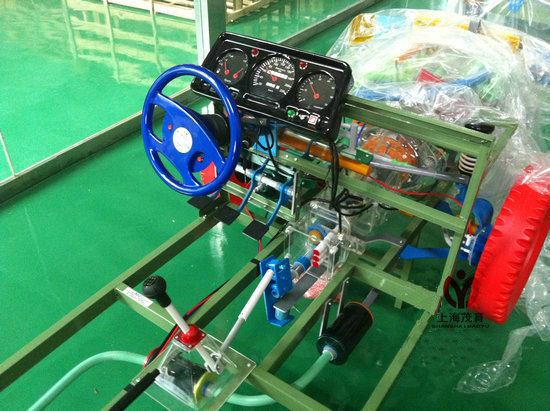

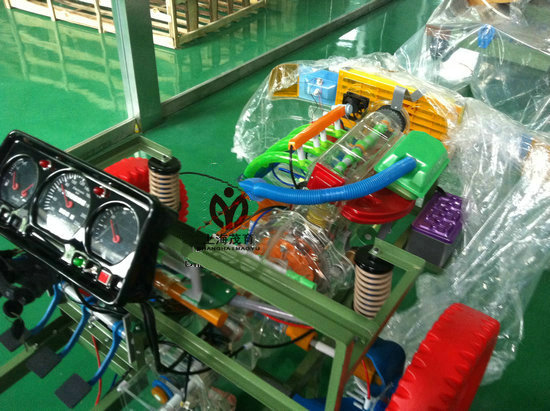

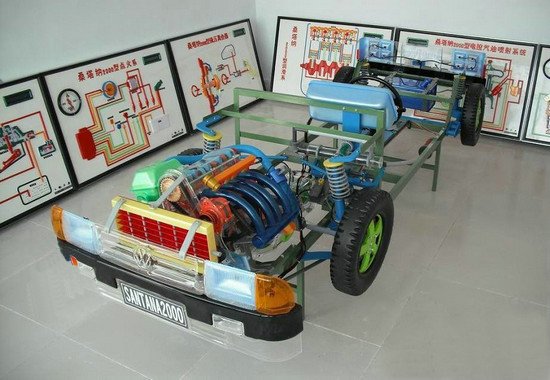

MYQTM-02桑塔納2000型透明整車教學模型

桑塔納2000型透明整車教學模型是用於大專院校、職業學校、汽車駕駛培訓、汽車修理專業教學之用，通過桑塔納模型的演示，可清楚了解轎車內部的機械結構與功能，便於學員較快地掌握轎車的構造和原理，提高學員對轎車的初步認識，實屬汽車學校教學教具中理想的教學模型。
二、教學模型結構和特點桑塔納模型選用用進口有機玻璃及工程塑料、鑄鋁汽車部件等，用模具一次成型鑄造。內中部件均以工程硬質塑料加工，利用螺絲固定在金屬高溫烘漆而成的車架上，使模型在牢固度上有很大的提高。桑塔納發動機總成以電力驅動，油門設有調速裝置，能演示發動機轉速的高低。離合器分離明顯，操縱靈活，離合器外殼整體壓模而成，變速器的各檔齒輪用各種顏色表示，操縱自如，其中主減速，差速，轉動靈活，車輪對開壓鑄，刻有防滑槽紋，看上去美觀大方。轉向裝置以及電瓶、油箱、水箱，做工精細、富有光澤。製動管路分布清楚，一目了然。電路采用對插件前後分布，前燈架和風扇用透明有機玻璃壓模成整體，看上去美觀逼真，儀表板及後燈架逼真堅固。

三、產品規格
（1）桑塔納2000型透明整車教學模型外形尺寸：長度260cm×寬度100cm×高度100cm（即以實物的0.6製作）。
（2）桑塔納2000型透明整車教學模型總重量70kg
（3）桑塔納2000型透明整車教學模型需帶220V交流電源，總耗電不超過200W。
四、桑塔納轎車部件模型：全透明、直觀、活動演示全套15件

貨號	產品名稱	單位	備注
01	發動機總成	台	其中供油泵，冷卻係潤滑作示意，點火起動裝置插入220V電源，整機可自動演示，以實物0.6製作
02	離合器	台	模型采用工程塑料和鐵架子結構製作，可清楚地了解模型的內部位的結構和作用，使學生很快地掌握模型專業知識
03	前橋與前懸架	台	模型采用工程塑料和鐵架子結構製作，可清楚地了解模型的內部位的結構和作用，使學生很快地掌握模型專業知識
04	變速器	台	模型采用工程塑料和鐵架子結構製作，可清楚地了解模型的內部位的結構和作用，使學生很快地掌握模型專業知識
05	變速器及手刹		模型采用工程塑料和鐵架子結構製作，可清楚地了解模型的內部位的結構和作用，使學生很快地掌握模型專業知識
06	汽油泵	台	模型采用工程塑料和鐵架子結構製作，可清楚地了解模型的內部位的結構和作用，使學生很快地掌握模型專業知識
07	化油器	台	模型采用工程塑料和鐵架子結構製作，可清楚地了解模型的內部位的結構和作用，使學生很快地掌握模型專業知識
08	水泵	台	模型采用工程塑料和鐵架子結構製作，可清楚地了解模型的內部位的結構和作用，使學生很快地掌握模型專業知識
09	分電器	台	模型采用工程塑料和鐵架子結構製作，可清楚地了解模型的內部位的結構和作用，使學生很快地掌握模型專業知識
10	交流發電機	台	模型采用工程塑料和鐵架子結構製作，可清楚地了解模型的內部位的結構和作用，使學生很快地掌握模型專業知識
11	磁電式起動機	台	模型采用工程塑料和鐵架子結構製作，可清楚地了解模型的內部位的結構和作用，使學生很快地掌握模型專業知識
12	機油泵模型	台	模型采用工程塑料和鐵架子結構製作，可清楚地了解模型的內部位的結構和作用，使學生很快地掌握模型專業知識
13	球籠式萬向節	台	模型采用工程塑料和鐵架子結構製作，可清楚地了解模型的內部位的結構和作用，使學生很快地掌握模型專業知識
14	鉗盤式製動器(前輪)	台	模型采用工程塑料和鐵架子結構製作，可清楚地了解模型的內部位的結構和作用，使學生很快地掌握模型專業知識
15	鼓式製動器(後輪)	台	模型采用工程塑料和鐵架子結構製作，可清楚地了解模型的內部位的結構和作用，使學生很快地掌握模型專業知識
16	氣壓製動主缸模型	台	模型采用工程塑料和鐵架子結構製作，可清楚地了解模型的內部位的結構和作用，使學生很快地掌握模型專業知識

五、詳細安裝說明：
（1）整車模型分三箱裝運：先將木箱打開把內中的防震稻草輕輕地取出，這時要注意不能用力過大，以免損壞總成及其部件。開箱完畢後將各總成及部件上的防塵尼龍打開,如有積塵，用濕布將其擦淨,逐個的放在待安裝的清潔幹淨的室內。
（2）車架及支撐腳的安裝：首先安裝前、後支撐腳。
（3）發動機離合器變速箱總成（驅動部分）的安裝，因包裝運輸原因，總成上的各部件均末拆下，因此必須小心輕放。然後，將總成裝在車架前端，注意輕放，對準螺孔後，套上螺絲釘（6×60mm）擰緊即可。變速器的操縱機構另外裝在車架上，再將操縱機構的十字軸一端套向變速器後的變速拉軸上，並對準螺孔。
（4）驅動輪的安裝：先將前輪股總成裝上前懸掛裝置,內外萬向節已固定,隻須將傳動軸安裝套對準螺孔擰緊。然後裝上轉向臂拉杆的球頭螺絲。
（5）後橋安裝，後橋總成已成整體，將兩邊的支撐點裝上，提起來再裝減振器上端的螺母，駐車製動的拉索連拉索座一起將其裝在底盤架上，和手製動手柄總成連在一起，如果手製動沒有製動效果，請調節拉杆螺母。
（6）前燈架、水箱、電瓶及油門拉杆一起拿到前端對準兩邊的四隻螺孔橫向裝緊，然後插上各插頭，掛上油門拉杆的鋼絲，裝緊拉杆壓板。
（7）安裝電路：本品電路原理和實際勇士車有些區別，隻能用外部電源（AC220V）供電，設有電機驅動部分、點火部分、燈光部分，其中電機部分使用交流調壓器來調節電機的輸入電壓（交流電經整流後進入直流電機），從而調節發動機的轉速。燈光部分使用的是經變壓後輸出的9V電流，前燈架設有大燈、霧燈、左右轉向燈、變光燈；後燈架設有尾燈、後轉向燈、倒車燈及霧燈。安裝時，隻要對準各插頭上即可，若燈泡不亮換上備用燈泡（如安裝完畢試車時電機不按順時針方向轉動時，請將其插頭的正負極對調即可）。
（8）製動管路：製動管路在車架上基本沒有拆下，隻需在連接處小心對準連接。冷卻管路是用節紋軟朔管套接的。油箱到汽油泵、到濾清器的管路都用塑料套管套接。到些安裝完畢。
五、注意事項
(1)透明整車教學模型用有機玻璃製作，堅固度有限，一定要小心輕放，以免破碎。
(2)安裝完畢後一定要保持清潔，可加防塵布，否則影響美觀。
(3)不能讓學員隨意亂動，以免損壞本產品。（如方向盤轉角不能太大，變速箱操縱不能用力硬推，驅動輪不能用手強作旋轉等）。
(4)不能在高溫陽光下暴曬，否則本產品會變形。

友情提示：
1、設備驗收：各采購單位收貨時請檢查桑塔納2000型透明整車教學模型的貨品外觀，核實桑塔納2000型透明整車教學模型的數量及配件，拒收處於受損狀態的模型；
2、設備質保：上海红桃视频app將為各采購單位提供桑塔納2000型透明整車教學模型產品說明書內的質保條件和質保期，在質保範圍內提供對桑塔納2000型透明整車教學模型的免費維修，超出條件承諾時提供對模型的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的桑塔納2000型透明整車教學模型選型錯誤或桑塔納2000型透明整車教學模型購買數量錯誤，造成模型的退換貨要求，將不被接受；
4、設備貨期：對桑塔納2000型透明整車教學模型的發貨期為參考值，如您需要了解桑塔納2000型透明整車教學模型的精確貨期，請與上海茂育的銷售人員聯係；
5、如各采購單位對桑塔納2000型透明整車教學模型有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關桑塔納2000型透明整車教學模型的技術谘詢。
