MYDJ-24H直流調速實訓裝置

一、概述：
直流調速實訓裝置實訓內容包括電力拖動係統的動力學，直流電動機的電力拖動、電力電子與直流電機驅動技術等，直流調速實訓裝置適用於自動化專業與機電一體化專業開設的《電機及拖動基礎》、《直流調速技術》等課程的技能訓練。

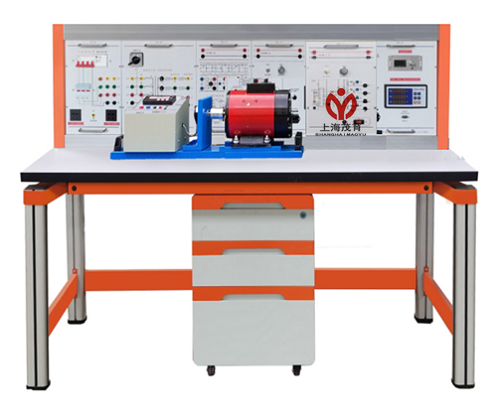

                                                             (參考圖）
二、技術性能：
1.輸入電源：三相四線（或三相五線）～380V±10%  50Hz
2.工作環境：溫度-20℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：≤1.0kVA
4.重量：100kg
5.外形尺寸：140cm×70cm×140cm
三、基本配置及功能：
1、TS-1電源控製屏(鐵質雙層亞光密紋噴塑結構)
(1) 交流電源
1）提供三相～380V交流電源，帶有短路保護措施，設有有1隻指針式交流電壓表，指示電網電壓。
2）提供單相220V±10%電源，帶有短路保護措施。
（2）穩壓電源模塊
1）提供直流5A/24V開關穩壓電源1路。
2）提供0~15V直流可調電源1路。
（3）儀表模塊
1）設有直流電壓表一隻，量程0-±300V，3為半數顯。
2）設有直流電流表一隻，量程0-±2A，3為半數顯。
3、直流電機PWM調速係統
包括直流電機PWM調速係統（3A）主機及外圍調速組件。
4、提供DC220電源，IGBT模塊，PWM發生器，脈衝功放電路等。
5、DQ09 直流他（並）勵式電動機1台，DC220V、185W、1500RPM
6.DQ29-1 電阻器組件
一組90Ω×2/1.3A瓷盤電阻、一組900Ω×2/0.41A瓷盤電阻，各繞組端均引線至麵板上，可完成串聯、並聯及串並聯多種結合方式。
7、實驗連接線及配件
根據不同實驗項目的特點，配備兩種不同的實驗連接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），裏麵采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分也護套結構手槍插連接線；兩種導線隻能連接對應的配套插座，這樣大大提高了實驗的安全及合理性。
8、固定電機鋼板，測速係統及智能數顯轉速表
電機導軌平整度好，無應力變形，加工精細，電機運行時噪聲小，參數典型，能較好滿足實驗的要求。
9、實驗桌
實驗桌為型材結構，桌麵為防火、防水、耐磨高密度板,結構堅固。設有抽屜櫃、櫃門，用於放置工具、存放掛件及資料等。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。
四、實驗項目
1.直流電機的認識（冷態電阻的測量，銘牌的記錄）
2.直流電機的換向（改變電樞及勵磁的極性）
3.直流電機的調速（弱磁調速，改變端電壓調速，電樞串電阻調速）
4.直流電機的脈寬（PWM）調速原理
5.直流電機的調速係統的安裝、調試與檢修

---
