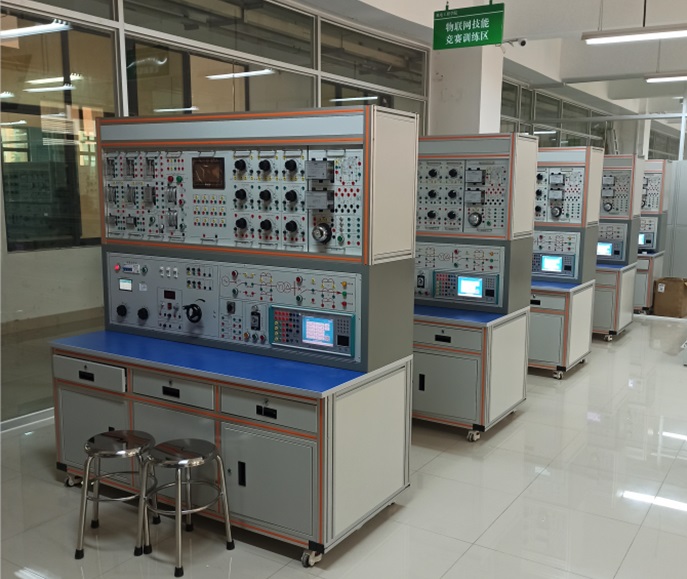

MY-B4電力係統及繼電保護綜合實訓係統

電力係統及繼電保護綜合實訓係統-技術指標

1、輸入電源：三相 380V±5% 50Hz
2、工作環境：溫度-10℃-＋40℃　相對濕度≤85% 海拔≤4000m
3、裝置容量：<3kVA
4、尺寸：1700mm×800mm×1800mm±50mm；
二、實驗平台
▲1、實驗台采用開放式模塊設計，以工業標準型材為主體框架，骨架主體采用4080重型鋁合金材料構成，型材壁厚度為2.5mm，表麵電泳塗層工藝。麵板采用印刷專用特製飛機儀表麵板工藝，持久耐用，永不掉色，配置靈活。實訓台四周采用鈑金封板。冷拉鋼板通過激光切割、折彎、焊接、打磨加工而成，表麵平整、外表麵鈑金經磷化酸洗等8道防鏽工序、表麵采用粉末靜電塗裝，紅外高溫快速凝固、漆膜厚度≥60um，保證膜厚均（jun1）勻平整，保證平台堅固耐用，整體顏色美觀協調。櫃體後下側留有電源輸入線。
2、平台底部安裝4個萬向可調節福馬輪，設備搬運移動時、調節駐停腳杯上升，萬向輪移動。調備駐停時，通過調節腳杯下降，用於鎖定設備停放固定位置、同時可設備進行水平調整。
3、平台配置兩個大抽屜、櫃門，用於放置工具、存放掛件及資料等。抽櫃采用冷軋鋼板結構、表麵啞光密紋噴塑，結實牢固、外形美觀大方。抽櫃導軌為黑鋼靜音雙節導軌，穩定承重。
4、桌麵采用E1級麵板，甲醛釋放量≤1.0mg/L。熱膠封邊。采用優質膠水。四周PVC封邊。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。
三、實訓控製屏
▲實訓控製屏包括：電源控製模塊、電力智能管理監測保護係統、一次係統模擬接線圖、微機型繼電保護測試儀（用戶選配）、負載、模擬斷路器、各種帶燈操作按鈕等。
1.電源控製模塊
1）滿足國家標準，在實驗裝置的電源輸入端設有電流型、電壓型漏電器，控製屏內、外或強電輸出有漏電現象，即刻警告並切斷總電源，確保人身安全保護和設備安全保護。
2）調壓器輸出接有高靈敏度的電子線路過流保護和保險絲雙重保護功能，相間電源、線間電源過電流或直接短路均能自動保護。
3）高功率直流電源模塊提供220V(5A)勵磁電源及0～250V(5A)連續可調穩壓電樞電源(具有過壓、過流、過熱及短路軟截止自動恢複保護功能)各一組，並設有直流數顯電壓表及切換開關。
2. 電力智能管理監測保護係統
電力智能管理監測保護係統有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能；可在PC端或手機App實時監測係統的相電流、平均相電流、相(線)電壓、平均相(線)電壓、頻率、各相有功功率、總有功功率、各相無功功率、總無功功率、各相視在功率、總視在功率、各相功率因數、平均功率因數。電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，隻能通過PC端遠程清除故障後，才能上電成功；PC端具有統一管理功能，支持遠程送電、斷電、一鍵開關機功能，支持語音報警：當設備出現故障時PC端平台有相應的語音報警提示，並以鮮明的顏色區分顯示該設備；模塊支持無線4G和有線以太網與手機APP和PC端雲平台通訊，也可以在沒有網絡的情況下，離線獨立運行。
3．設計要求
1）采用全封閉性安全實驗導線避免學生雙手模電而造成的觸電事故。
2)提供設備所完成的實訓項目，並提供相應的實驗指導書和電子文檔。
四、常規繼電器實訓模塊
1．繼電保護控製組件
繼電保護控製組件包含：電壓繼電器、電流繼電器、功率方向繼電器、出口中間繼電器、信號繼電器、時間繼電器、中間繼電器、閃光繼電器、衝擊繼電器、負序電壓繼電器、重合閘繼電器、差動繼電器、按製按鈕、開關、信號燈、指示燈、電鈴控製部件組成。
2.電氣二次控製回路組件
二次控製回路組件包含：光字牌組件、斷路器、斷路器觸頭、電動分合閘回路、手動分合閘回路、斷路器位置指示燈、分閘時間模擬繼電器、合閘時間模擬繼電器、萬能轉換開關、預告信號光字牌、分合閘位置指示燈、低壓斷路器等組成。
3.多功能儀表組件
多功能儀表組件包含：數字式電秒表、高精度直流數字電壓表、高精義直流數字電流表、真有效值交流電流表、真有效值交流電壓表、指鈕開關、指示燈組成。
4.可調電阻箱組件
可調電阻箱組件包含：20Ω/2.8A×2瓷盤電阻、72Ω/1.45A×2瓷盤電阻、800Ω/0.44A×2瓷盤電阻、16Ω/3.1A×2瓷盤電阻、37.2Ω/2.2A×2瓷盤電阻、2.5KΩ/0.25A×2瓷盤電阻、90Ω/1.3A×2瓷盤電阻、900Ω/0.41A×2瓷盤電阻、相序檢測元件部件組成。
六、微機線路保護測控裝置
1.采用32位處理器，16位AD采樣，主要元件全部采用進口器件，保證了裝置電氣設計上的高可靠性，產品通過了嚴格的型式試驗和電磁兼容測試，保證了產品在惡劣環境下的適應能力和可靠性。
2.針對35kV及以下主變壓器、配電係統饋線、電容器、電動機、變壓器和備自投等而設計。除了具有完善的保護功能外，還具有對設備的電氣量的測量功能及對設備的可編程控製功能，具有通訊接口，能夠通過現場總線將數據和信息傳送至上位機（監控、調度計算機），同時接受上位機的分、合閘等控製命令。
3.采用一體化型材機箱，安裝方便靈活，適用於固定式及混合式的櫃型，也可集中組屏安裝。
4.具有多路開關量輸入和輸出，可根據用戶需求在標準版本上擴充開入和開出，所有的開入均為交直流兩用。
5.交直流兩用操作回路，自適應0.5～5A開關跳合閘電流；操作回路配置了防跳回路。
6.配置工業級寬溫型160×160點陣液晶，全中文操作菜單及事故報文顯示。
7.麵板上顯示設備的實時信息，監視設備的運行工況，如：電流、電壓、功率，開關位置等等，並有完善的預告、告警功能。
8.具有故障錄波功能，可分別記錄保護啟動前、保護動作前各兩周波，保護啟動後、保護動作後各八個周波。
9.★裝置具有模擬產生標準4相電壓3相電流，方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可設置200V，精度:誤差＜0.01V；電流三相可輸出200A，精度:誤差＜0.01A。相位範圍: 360º，精度:誤差＜0.1º； 分辨率: 0.01º。可模擬微機測控裝置在各運行工況下采樣值，如：停運、正常、故障等工況下電參量，在各工況狀態下自動切換所設定值，配合裝置正確投切一次設備。
10.具有 1 個標準的 RS485 通訊接口(Modbus RTU 通訊協議)，
11.兩路以太網通訊（IEC60870-5-103通訊規約）。
12.整機靜態功耗小於10W。
13.高抗幹擾性，通過10項電磁兼容認證（快速瞬變、靜電放電、浪湧抗幹擾等）。
七、開展實驗的模塊及連接線配件
1、相關功能模塊、高可靠實驗連接線、配套工具、備品、資料等。
2、學生凳：
1）凳腿采用30×30×1.2mm 的方管；
2）拉管采用 30×30×1.2mm 的方管；
3）凳麵采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳麵與金屬凳架使用大扁頭防刮螺杆和防退螺帽穿越固定；
4）防鏽處理：金屬部件均需經酸洗、磷化、表麵除鏽處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色。
（每套設備提供學生用方凳2隻）
八、實訓內容
1、繼電器構造、工作原理和特性實驗
1）電磁型電流繼電器實驗
2）電磁型電壓繼電器實驗
3）電磁型時間繼電器實驗
4）信號繼電器實驗
5）中間繼電器實驗
6）差動繼電器特性實驗
7）晶體管負序電壓繼電器實驗
8）衝擊繼電器特性實驗
9）功率方向繼電器特性實驗
10）反時限過流繼電器特性實驗
11）變壓器差動保護實驗
2、繼電保護實驗及綜合實驗
1) 6~10KV 線路過電流保護實驗；
2）線路過電流保護實驗
3) 低電壓起動過電流保護及過負荷保護實驗；
4) 複合電壓起動過電流保護實驗；
5）電流閉鎖電壓速斷保護實驗
6) 電壓閉鎖電流速斷保護實驗；
7) 單側電源輻射式輸電線路三段式電流保護實驗。
8）功率方向過流保護實驗
9）發電機過電壓保護實驗
10）非同期閉鎖原理實驗
11）反時限過流保護動作特性實驗
12）反時限保護各變量關係特性實驗
3、電氣二次控製回路實驗
1）重複動作手動複歸中央音響信號裝置實驗
2）重複動作自動複歸中央音響信號裝置實驗
3）具有燈光監視的斷路器控製回路實驗
4）裝設跳躍閉鎖繼電器的斷路器控製回路實驗
5）閃光繼電器構成的閃光裝置實驗
4、微機線路保護實驗
1）模擬係統短路
2）微機線路保護裝置參數整定操作
3）無時限電流速斷保護
4）帶時限電流速斷保護
5）定時限過電流保護
6）★方向過電流保護
7）過電流三相一次重合閘保護
8）反時限過電流保護
9）電流電壓連鎖保護
10）零序電流保護
11）零序電壓保護

---
