液壓與氣動技術實驗室項目

液壓與氣動技術實驗室設備-可完成《液壓與氣動傳動》課程實驗場所，通過液壓傳動實驗能幫助學員加深理解和鞏固課程中所學的基本概念和理論，掌握基本常用液壓、氣動元件的特性，熟悉傳動基本回路和基本傳動係統的組成和工作原理，培養學員觀察能力和分析能力，以及掌握所學知識解決實際問題的能力。





二、液壓與氣動技術實驗室-配置要求：

序號	設備名稱	所開實驗目的	數量

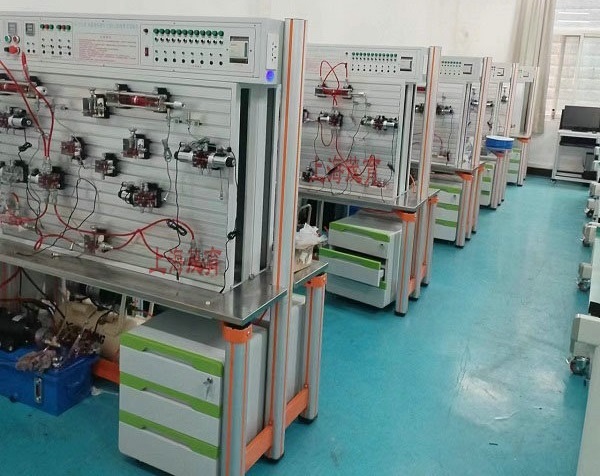

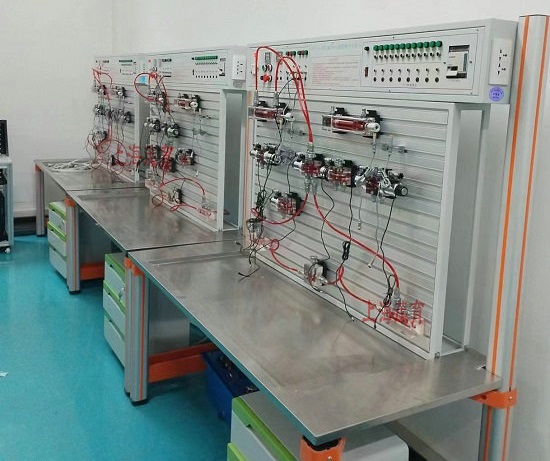

1	MYYA-12A氣動PLC控製實驗台	一、氣動與液壓實訓室設備是適應於大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》《氣動控製技術》《 PLC可編程序控製器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗台。學生通過實際操作實驗及課程設計，可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控製原理及設計方法等。以及掌握PLC可編程序控製器的功能，控製原理及編程技巧等。 二、實驗目的： 1、單作用氣缸的換向回路 2、雙作用氣缸的換向回路 3、單作用氣缸速度控製回路 4、雙作用氣缸單向調速回路 5、雙作用氣缸雙向調速回路 6、速度換接回路 7、緩衝回路 8、二次壓力控製回路   9、高低壓轉換回路 10、計數回路 11、延時回路 12、過載保護回路 13、互鎖回路 14、單缸單往複控製回路 15、單缸連續往複動作回路 16、直線缸順序動作回路 17、多缸順序動作回路 18、雙缸、同步動作回路 19、多缸聯動回路 20、卸荷回路 21、或門型梭閥的應用回路 22、快速排氣閥應用回路 23、PLC的指令編程，梯形圖編程的學習及應用 24、PLC編程軟件的學習和使用 25、PLC與計算機的通訊，在線調試、監控 26、PLC控製的液壓基本回路（優化控製）	10台
2	MYYA-12B透明液壓PLC控製教學實驗台	一、實驗台是根據高校機電一體化對氣、電、液控製的教學大綱要求，綜合了液壓PLC控製實驗台的優點，采用了開放型綜合實驗台結構，實驗時，可以讓學生直觀、感性地對比、了解電、液各自具有的特點、特色、及優缺點等。液壓實驗元件均為透明有機材料製成，透明直觀。便於了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。通過與PLC比較，，可以加深對PLC可編程序控製器的了解及掌握。 二、實驗目的： ⑴調壓控製回路 1.溢流閥壓力調定回路；               2.溢流閥限製低壓回路； ⑵卸荷回路 3．三位四通換向閥的卸荷回路     4.二位二通閥卸荷回路           5.溢流閥卸荷回路 ⑶穩壓回路 6.液控單向閥保壓回路 ⑷卸壓回路 7.節流閥卸壓回路                         8.三位四通卸壓回路      9.順序閥的泄壓回路 ⑸調速回路 10.進油節流調速回路,                11.回油節流調速回路 12.旁路節流調速回路,                13.調速閥控製調速回路 14.差動連接增速回路                 15.用電磁閥和調速閥的減速回路 16.二位三通控製的差動回路       17.二次進給工作回路              18.差動工作換接回路               ⑹同步回路 19.節流調速閥控製的同步回路   20.雙缸同步回路                ⑺換向回路 21.換向閥控製換向回路              22.液動換向閥控製換向回路 23.行程開關控製的順序回路      24.壓力繼電器控製的順序回路 25.三位四通手動換向回路   ⑻鎖緊回路 26.換向閥鎖緊回路                     27.液控單向閥鎖緊回路	10台
3	電腦	i5-12500 內存：8G固態硬盤：512G N(W11H,260W,3+3)	20台
