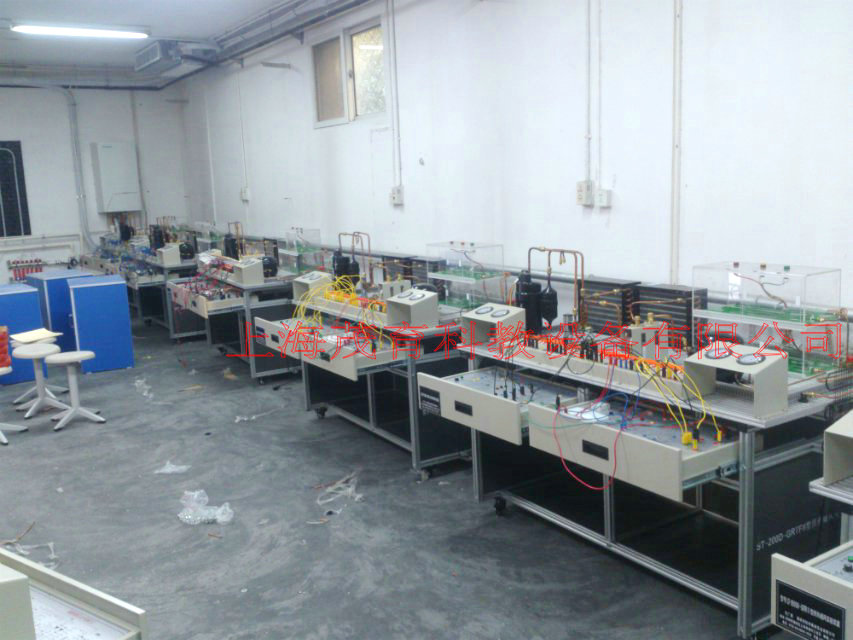

陝西子長縣職業教育中心空調.冰箱實訓台項目

（MYN-508B現代製冷與空調係統實訓裝置）

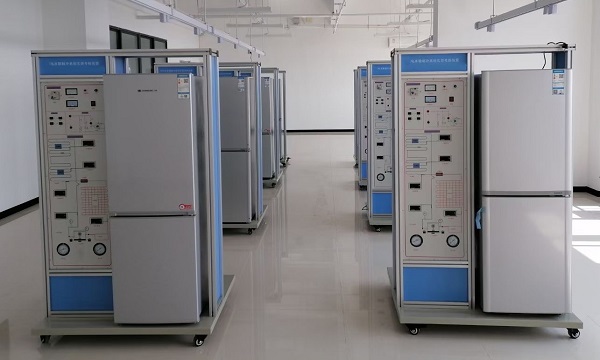

（MYN-508G電冰箱製冷係統實驗設備）

附錄：係統可開展實驗項目示例

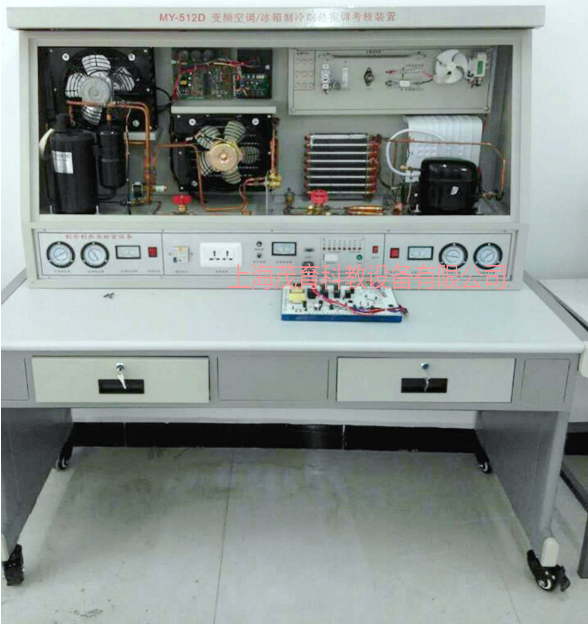

MYN-508B現代製冷與空調係統實訓考核裝置
項目實訓內容：
1、製冷工專用工具的使用
2、氣焊焊槍的使用與焊接能力
3、空調製冷係統管路的組裝能力
4、空調製冷係統的保壓、檢漏與製冷劑加充能力
5、空調控製電路的電氣連接與調試能力
6、空調控製電路電氣故障考核、故障分析與故障排除能力
7、電冰箱製冷係統管路的組裝能力
8、電冰箱製冷係統的保壓、檢漏與製冷劑加充能力
9、東芝 GR-204E 直冷電子式電冰箱控製電路的電氣連接與調試能力
10、東芝 GR-204E 直冷電子式控製電路電氣故障考核、故障分析與故障排除能力
11、BCD-173GH 智能溫控電冰箱控製電路的電氣連接與調試能力
12、BCD-173GH 智能溫控電冰箱控製電路電氣故障考核、故障分析與故障排除能力
13、電冰箱製冷係統的故障判斷與維修能力
14、學生的團隊協調組織能力
15、電氣識圖和電氣設計能力
二、故障考核部分：控製電路實訓故障包括：
空調電氣控製電路部分設置故障：
1、穩壓管IC損壞
故障現象：空調遙控開機無反應，無法工作，電源電路穩壓管 7812 無+12V 電壓輸出。
2、穩壓管 IC7805 損壞
故障現象：空調遙控開機無反應，無法工作，電源電路穩壓管 7805 無+5V 電壓輸出。
3、室內溫度傳感器斷路 故障現象：空調遙控開機有反應，室內機工作正常，室外機不工作。溫度檢測電路故障。
4、壓縮機主繼電器 RLY1 觸點斷路 故障現象：室內機工作正常，室外風機工作正常，但壓縮機不工作。RLY1 繼電器故障。
5、室外風機繼電器 RLY3 觸點斷路
故障現象：室內機工作正常，室外風機不工作，壓縮機工作正常。RLY3 繼電器故障
6、四通閥繼電器 RLY4 觸點斷路 故障現象：製冷模式工作正常，無法進行製熱。RLY4 繼電器故障。
7.室內風機高速檔繼電器 RLY7 觸點斷路 故障現象：製冷、製熱均工作正常，但室內風機高速檔無法工作。RLY7 繼電器故障。
8、集成 IC3 第 13 腳無輸出 故障現象：製冷、製熱均工作正常，但室內風機中速檔無法工作。室內風機驅動電路故障。
八、204E 電冰箱控製電路部分設置故障：
1、蒸發傳感器斷路：故障現象：壓縮機無法工作，其它工作正常
2、除霜傳感器斷路 故障現象：壓縮機工作正常，將切換開關打至電位器，調節除霜傳感器模擬調節至除霜位置 仍無法進行除霜。
3、二極管 D801 斷路：故障現象：壓縮機無法工作，其它工作正常
4、三極管 Q811 壞 故障現象：壓縮機無法工作，其它工作正常
5、三極管 Q812 壞 故障現象：壓縮機工作正常，將切換開關打至電位器，調節除霜傳感器模擬調節至除霜位置無法進行除霜。
6、電阻 R812 壞 故障現象：製冷壓縮機和除霜都無法工作
7、繼電器 RY01 壞 故障現象：壓縮機工作正常，流槽加熱管和除霜加熱管都不工作
8、繼電器 RY02 壞 故障現象：流槽加熱管和除霜加熱管都工作正常，但壓縮機不工作。
九、智能電冰箱控製電路部分設置故障
1．整流+12V 無輸出 故障現象：整機無法工作，顯示屏無顯示。
2．IN  7805 穩壓管壞、+5V 無輸出 故障現象：整機無法工作，顯示屏無顯示。
3．冷藏室傳感器斷路 故障現象：壓縮機無法工作，顯示屏上冷藏室溫度顯示 E1
4．冷凍室傳感器斷路 故障現象：冷藏室溫度達到除霜溫度時除霜加熱器不工作。
5．三極管 BG1 壞 故障現象：壓縮機無法工作，顯示屏上冷凍室溫度顯示
6．三極管 BG2 壞 故障現象：壓縮機無法工作
7．繼電器 HY 觸點不良 故障現象：冷藏室溫度達到除霜溫度時除霜加熱器不工作。
8．繼電器 YK 觸點不良，故障現象：壓縮機無法工作
