高級電工實驗室設備

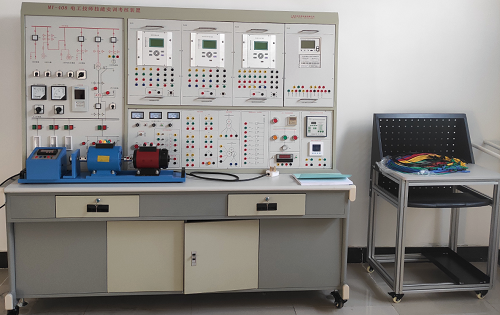

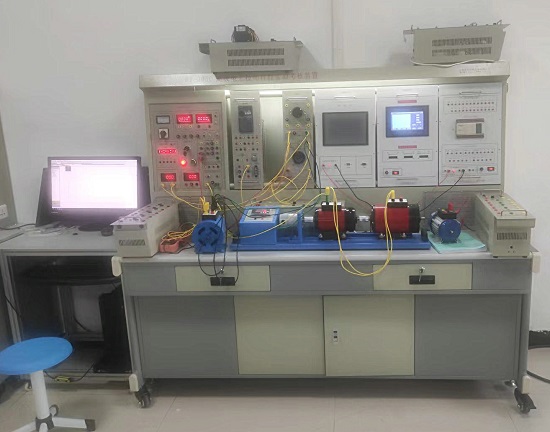

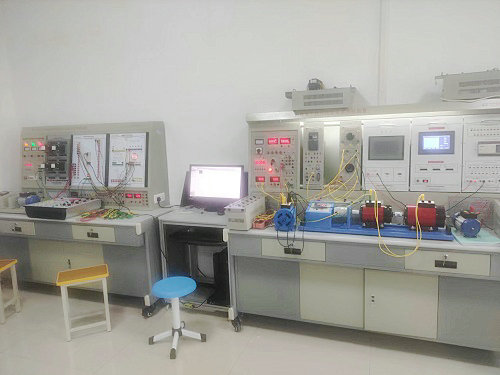

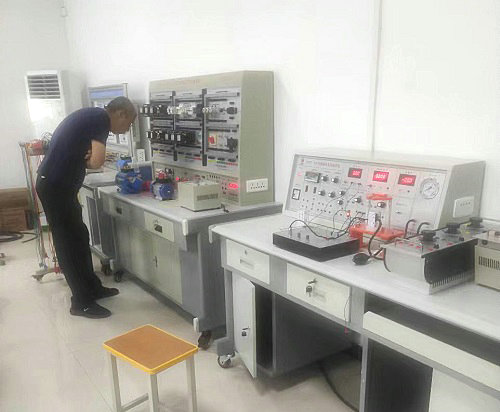

感謝關注红桃视频app產品，上海红桃视频app科教設備有限公司與淮河能源煤業公司的高級電工實驗室項目已安裝完畢，交付使用，感謝老師及領導們的支持並表示感謝！







MY-206B高級技師維修電工技能實訓考核裝置-實驗項目：

(一)電子技術： 1、鋸齒波發生器 2、RC正弦波振蕩器 3、正弦波 方波 鋸齒波發生器 4、電壓頻率轉換器  5、集成功率放大器 6、步進電機環形分配器 7、可逆計數譯碼顯示電路  8、數字定時器 9、數字式頻率計 10、單脈衝控製移位寄存器 11、運算放大器（比例、加法、減法、積分） 12、電壓比較器 13、有源濾波器 14、集成三端穩壓塊的應用 15、D/A 轉換實訓 16、A/D 轉換實訓 17、555組成的單穩態觸發器 18、555組成的多諧振蕩器

(三)電機與拖動 1、單相變壓器的設計，單相變壓器的空載、短路 2、三相芯式變壓器同名端的判別及Y/Y-12，△/Y-1聯接組別 3、直流電動機的機械特性及回饋製動 4、交流電動機的機械特性及回饋製動 5、自整角機 6、步進電機 7、直流無刷電機 8、直流伺服電動機 9、交流伺服電動機 (四)自動控製： 1、晶閘管直流調速係統各主要單元的調試 2、單閉環不可逆直流調速係統 3、電壓、電流雙閉環不可逆直流調速係統 4、轉速、電流雙閉環不可逆直流調速係統 5、帶電流截止的轉速單閉環不可逆直流調速係統 6、邏輯五環流可逆直流調速係統 7、轉速、電流雙閉環三相異步電機調壓調速係統 8、轉速、電流雙閉環三相異步電動機串級調速係統

(二)電力電子變流技術 1、單結晶體管觸發電路 2、鋸齒波同步移相觸發電路 3、西門子TCA785集成觸發電路 4、單相半波可控整流電路 5、單相橋式半控整流電路 6、單相橋式全控整流電路 7、三相半波可控整流電路 8、三相橋式半控整流電路 9、三相橋式全控整流電路 10、單相交流調壓電路 11、三相交流調壓電路 12、直流斬波電路）

（五）變頻調速： 1、變頻器的基本操作和參數設置 2、變頻器模擬量的控製 3、基於PLC通信方式的變頻器的開環調速係統

(六)可編程控製器：
1、基本指令練習
2、用PLC進行運料小車的控製線路設計，並進行模擬調試
3、用PLC進行混料罐的控製線路設計，並進行模擬調試
4、用PLC進行機械滑台的控製線路設計，並進行模擬調試
5、用PLC進行機械手的控製線路設計，並進行模擬調試
6、用PLC進行十字路口交通燈的控製線路設計，並進行模擬調試
7、用PLC進行四層電梯的控製線路設計，並進行模擬調試
8、用PLC進行三相異步電動機Y/△啟動控製線路設計，並進行調試
9、用PLC進行三相異步電動機正、反轉控製線路設計，並進行調試
（七）組態棒圖網絡教學：
    1、采用MCGS工控組態軟件，打開軟件編輯環境，任何實訓都可以編輯出形象直觀、動感強、教學效果好的組態棒圖，並進行實訓動態跟蹤教學
    2、PLC主機工控網絡實訓教學：提供RS485網絡通信模式，教師端電腦（主站）跟16台PLC主機（從站）進行直接通信實訓（即進行1：N通信）
六、實訓裝置可設置的部分故障內容
1、可控矽觸發脈衝的丟失
2、整流橋熔斷絲故障
3、觸發電路同步信號的故障
4、觸發電路的觸發脈衝調節失效
5、速度調節器積分電容短路
6、速度調節器輸出斷路
7、轉速變換輸出斷路
8、電流調節器積分電容短路
9、電流調節器輸出斷路
10、電壓隔離器輸出斷路
11、反號器輸工作不正常
本裝置最多可設置40個獨立的故障點，每個實訓項目可通過多種故障的組合，可設置更多的故障。
