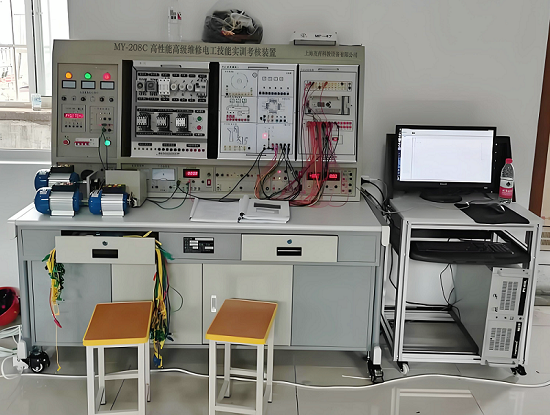

MY-208C高性能高級維修電工技能實訓考核裝置

高性能高級維修電工技能實訓考核裝置是根據機械工業職業技能鑒定指導中心組織編寫的《機械工人職業技能培訓教材》研製生產的，可對《初級維修電工技術》《中級維修電工技術》《高級維修電工技術》教材中列出的電氣控製線路和實用電子線路進行實際操作，快速掌握課程的實用技術與操作技能。本裝置不僅可供學生學習鍛煉，更是勞動鑒定部門、大中專院校、職校、技校初級、中、高級維修電工技能考核的理想設備。

一、裝置特點：
1、電氣控製線路或電子線路實驗元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展功能或開發新實驗；操作內容的選擇具有典型性、實用性；
2、操作台隻需三相四線的交流電源即可投入使用，占地麵積小，節約用房、減少基建投資；
3、技能培訓用的控製線路和配套的小電機經特殊設計,可模擬工廠各類電機的電力拖動係統, 並可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求；
4、設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠；控製屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準。
二、技術性能：
1、輸入電壓：三相四線製380V±10% 50Hz
2、工作環境：環境溫度範圍為-5～＋40℃  相對濕度＜85%（25℃） 海拔＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：157×73×150cm
5、移動腳輪：100*60mm、帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、實驗項目：
（一）電氣控製及電機拖動實訓：

1.三相異步電動機直接啟動控製 2.三相異步電動機接觸器點動控製線路 3.三相異步電動機接觸器自鎖控製線路 4.三相異步電動機定子串電阻減壓啟動手動控製線路 5.三相異步電動機定子串電阻減壓啟動自動控製線路 6.Y-△啟動自動控製線路 7.用倒順開關的三相異步電動機正反轉控製 8.接觸器聯鎖的正反轉控製線路 9.按鈕聯鎖的三相異步電動機接觸器正反轉控製線路 10.雙重聯鎖的三相異步電動機正反轉控製線路 11.單向減壓啟動及反接製動控製線路 12.能耗製動的控製線路 13.三相異步電動機的順序控製 14.三相異步電動機的多地控製	15.工作台自動往返控製線路 16.三相線繞式異步電動機手動控製線路 17.三相線繞式異步電動機自動起動控製線路 18.C620型車床的接線、故障與維修 19.Z3040搖臂鑽床電氣控製線路 20．電動葫蘆控製線路 21.接觸器控製雙速電動機的控製線路 22.時間繼電器控製雙速電機的控製線路 23.按定子電流原則加入勵磁的起動控製線路 24.簡易同步電動機的能耗製動控製線路 25.直流電機啟動調速 26.並勵直流電動機電樞回路串電阻起動與調速 27.帶有能耗製動的反轉控製線路 28.勵磁反接製動的控製線路
（二）電工、電子技術綜合實訓：
1.日光燈接線 2.單相整流裝置電路的組裝 3.並聯型矽穩壓管穩壓電路的組裝 4.串聯型晶體管穩壓電路的組裝 5.JS20單結晶體管時間繼電器 6.JSJ型晶體管時間繼電器	7.接近開關 8.微音放大電路的測試 9.智力競賽搶答器 10.依靠漏電流觸發的簡易交流開關電路 11.家用調光台燈電路
（三）PLC、變頻器綜合實訓：
1）PLC基本技能實訓   1.PLC認知實訓（軟硬件結構、係統組成、基本指令練習、接線、編程下載等）   2.典型電動機控製實操實訓（點動、自鎖、正反轉、星三角換接啟動等）   3.PLC仿真實訓
2、PLC模擬控製應用實訓：
4.數碼顯示控製 5.搶答器控製（優先級、數值運算，具有聲效功能） 6.天塔之光控製（閃爍、發射、流水型） 7.音樂噴泉控製（具有聲效功能） 8.十字路口交通燈控製 9.水塔水位控製 10.自動送料裝車係統控製 11.四節傳送帶控製 12.裝配流水線控製 13.多種液體混合裝置控製	14.自控成型機控製 15全自動洗衣機控製（具有聲效功能） 16.電鍍生產線控製 17.自控軋鋼機控製 18.郵件分揀機控製 19.自動售貨機控製 20.機械手控製 21.四層電梯控製（實物） 22.加工中心控製（實物）
3、PLC實物控製實訓 1.步進電機運動控製 2.直流電機控製 3.溫度PID控製（具有聲效功能）
4、PLC高級技能實訓（設計、安裝、調試及檢修）
1.PLC控製的三相異步電動機正反轉控製 2.PLC控製的三相異步電動機Y/△啟動控製 3.PLC控製的三相異步電動機降壓啟動控製 4.PLC控製的三相異步電動機能耗製動控製	5.C620車床電氣控製線路 6.C6130車床電氣控製線路 7.電動葫蘆電氣控製線路
5、PLC、變頻器綜合應用技能實訓
1.變頻器功能參數設置與操作 2.變頻器報警與保護功能 3.外部端子點動控製 4.變頻器控製電機正反轉 5.多段速度選擇變頻調速 6.變頻器無級調速 7.基於外部模擬量（電壓/電流）控製方式的變頻調速 8.瞬時停電啟動控製	9.PID變頻調速控製 10.PLC控製變頻器外部端子的電機正反轉 11.PLC控製變頻器外部端子的電機運行時間控製 12.基於PLC數字量控製方式的多段速 13.基於PLC通信方式的變頻器開環調速 14.基於PLC通信方式的速度閉環控製 15.變頻器恒壓供水係統的模擬
