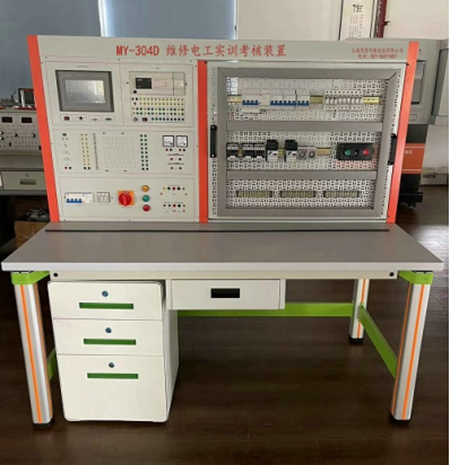

MY-304D网孔型维修电工技能实训台

网孔型维修电工技能实训台-可进行基本的电工、照明、仪表，常用继电器控制线路、PLC、变频器实验，通过学生实际的接线和操作，真正掌握继电器、PLC、变频器的应用技术。是学生进行梯步学习的理想培训设备。

二、技术性能：
1、输入电源：三相五线制～380V±10% 50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸约：1600mm×700mm×150mm
三、设备组成要求：
4、实验桌：本实训台由实训挂件、网孔板、实训桌、实训储物柜组成。
1、实训桌采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约750mm，桌面板下设支撑框架，截面尺寸为40×20mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面橘红静电喷涂工艺。
2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
3、实训储物柜采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，抽屉采用联体锁设计，底部配有4个万向带刹车脚轮。
四、实验内容：
1、三相异步电动机点动控制电路
2、三相异步电动机自锁控制电路
3、三相异步电动机单向点动起动控制电路
4、三相异步电动机两地控制电路
5、正反转点动、起动控制电路
6、双重联锁正反转控制电路
7、自动往返控制电路
8、位置开关作自动停止正反转起动控制电路
9、带有点动的自动往返控制电路
10、三相异步电动机星型、三角型控制电路
11、接触器控制行星型、三角型控制电路
12、串电阻降压起动控制电路
13、三相异步电动机反接制动控制电路
14、三相异步电动机能耗控制电路
15、手动顺序起动控制
16、自动顺序起动控制
17、C620 — 1型车床控制电路
18、电动葫芦电气控制电路
19、人体感应开关控制楼梯白炽灯电路
20、声控开关控制楼梯白炽灯电路
21、双速电机控制实验
22、并激励直流电动机电阻调速电路
23、并励直流电动机电枢回路串阻减速电路
24、并励直流电动机电枢回路串电阻二级起动控制线路
25、并励直流电动机电枢正反转控制电路
B、PLC模拟实训：
1、可编程控制器的基本指令编程练习
2、电机控制（模块板）
3、八段码显示、天塔之光
4、交通信号灯自控和手控
5、水塔水位自动控制
5、三相异步电机星/三角（Y/△）换接起动控制
6、MCGS组态棒图实验教学：利用已编辑好的组态棒图，对以上任何实验进行动态跟踪实验教学；针对实验项目的具体要求，学生自行编辑组态棒图，进行教学实验。
C、变频器实训：
1、变频器功能参数设置与操作
2、变频器报警与保护功能
3、多段速度选择变频调速
4、外部端子点动控制
5、控制电机正反转运动控制
6、控制电机运行时间操作
7、瞬间停电变频器参数设定
8、外部电压变频调速
9、外部电流变频调速
10、三相异步电动机的变频开环调速
11、PLC控制变频器调速
