一、產品概述

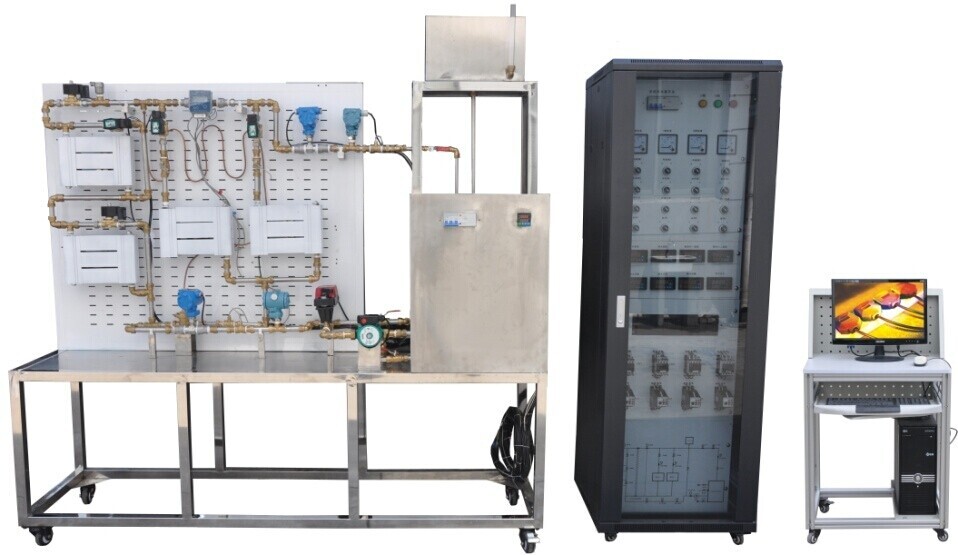

        “MY-90熱水供暖循環係統綜合實訓裝置以智能儀表為控製核心，上位機組態軟件作為監控界麵，實時顯示工作狀態與運行參數。係統主要由電熱水鍋爐、供熱管道和散熱片三個基本部分組成，並設有膨脹水箱、循環水泵、熱量表、自力式壓差控製閥、電動流量調節閥、電磁閥、自動排氣閥、溫度采集模塊、壓力采集模塊、流量采集模塊等附屬設備，可組成單管順流式、單管跨躍式、雙管上供下回式三種不同的係統形式。適用於高職院校、職業學校空調工程專業、供熱通風和建築專業等相關課程的教學實訓。
二、技術性能
1、輸入電源：三相四線～380V±10% 50Hz
2、工作環境：溫度 -10℃～+40℃；相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜10kVA
4、設有電壓型漏電保護、電流型漏電保護、接地保護，安全符合相關國家標準。
三、係統配置
1、實訓台
實訓台采用不鏽鋼拚合結構，整個供暖係統布置在網孔板上。
2、MY-90熱水供暖循環係統綜合實訓裝置係統
係統由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量表、自力式壓差控製閥、電動流量調節閥、電磁閥、渦輪流量傳感器、壓力變送器、溫度傳感器和自動排氣閥等設備組成。
主要設備的技術參數如下：
(1)電熱水鍋爐
額定功率：9kW
供熱麵積：108m²
供熱量：7740kcal/h
(2)膨脹水箱
采用不鏽鋼材料製成，配有信號管（用於監測水箱內的水位）
(3)小型熱水泵
額定功率：95W
額定揚程：6m
額定流量：1.08m³/h
3.控製櫃
鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到接觸器、熱保護器等控製元件。麵板上麵有控製開關旋鈕、工作狀態指示燈、係統流程圖及PLC主機單元。
四、實訓項目
1、掌握熱水供暖係統的形式、特點及管網與用戶的連接方式
2、熱水供暖係統的安裝與調試
3、熱水供暖用戶熱計量
4、熱力工況調節
5、組態軟件的應用
