過程控製的應用與領域

        工業中的過程控製是指以溫度、壓力、流量、液位和成分等工藝參數作為被控變量的自動控製。就一般而言，管理中采取的控製可以在行動開始之前、進行之中或結束之後進行，稱為三種控製模型。第一種稱為前饋控製或預先控製，第二種稱為過程控製或同期控製，第三種稱為反饋控製或事後控製。我公司最新推出的過程控製實訓設備係列，融合了工業與教學實際相結對接，為過程控製專業的技能型人才提供了有效的教學設備。

一、係統概述：

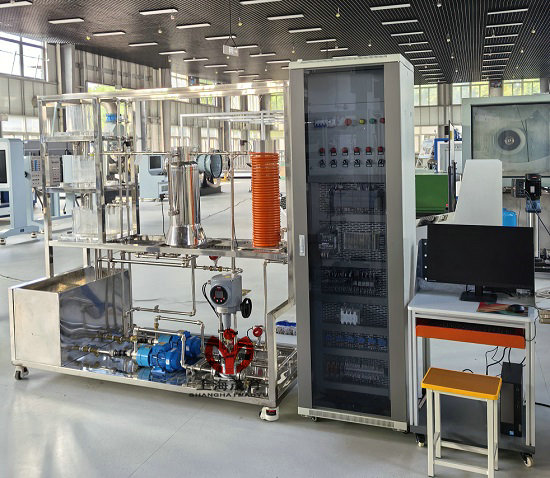

MYG-68A型高級過程控製係統實驗裝置是從高校自動化相關專業教學實驗的需求出發，采用代表自動化行業技術潮流的現場總線技術，開發出來的進行通訊和遠程控製的網絡化和數字化實驗裝置。
MYG-68A型高級過程控製係統實驗裝置是由現場總線控製係統和對象係統組成。
1、控製係統硬件
除電氣部分給各種工作部件提供電源外，還有下列主要部件：
(1) SIEMENS CPU 1214C係列
(2) 明緯 電源模塊一個
(3) 模擬量輸入模塊SM 1231模塊兩個
(4) 模擬量輸出模塊SM 1232模塊一個
(5) 變頻器一個
2、控製係統軟件
采用SIEMENS WINCC軟件監控、SIEMENS STEP7編程
二、係統特點
能完整的體現現場過程變量數字化采集,實現從過程變量的現場采集到上位監控的全數字化傳輸,可完成DCS分布控製係統架構。
四、控製對象
一）係統組成
1、過程控製實驗對象係統
實驗對象係統包含有：不鏽鋼儲水箱；上、中、下三個串接有機玻璃圓筒型水箱；三相4.5kW電加熱鍋爐（由不鏽鋼鍋爐內膽加溫筒和封閉式外循環不鏽鋼冷卻鍋爐夾套構成）和鋁塑盤管組成。
係統動力係統有兩套：一套由SIEMENS變頻器、三相（380V交流）不鏽鋼磁力驅動泵、電動調節閥、交流電磁閥、渦輪流量計等組成；另一套由220V循環泵、渦輪流量計等組成。
整套對象係統完全由不鏽鋼材料製造，包括對象框架、管道、底板，甚至小到每一顆緊固螺釘。
實驗室智慧用電安全控製係統；智能電源管理係統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，隻能通過遠程清除故障後，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端雲平台通訊，沒有網絡的情況下，教室整套智能電源管理係統可離線獨立運行。智能終端：智能電源管理係統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界麵，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；用戶通過刷卡方式請求開啟設備，PC端進行授權之後，設備可啟動使用，PC端可分時預約設備的啟動和停止！設備時間管理包含年月日時間的顯示。可設備相應過溫、短路、過流、過壓、欠壓、失壓、功率限定等7大保護功能數值。2）手機APP：用電狀態界麵實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；後台查看報警日誌、操作日誌、故障日誌等。用戶可進行遠程在線報修，反應設備故障信息，編輯報修情況，後台可進行遠程維護，及時跟進，以有效解決用戶設備維護。3）PC端軟件：每個設備狀態信息顯示，具有多個子界麵，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控製每台設備的開關！用電數據界麵能智能查找近2年用電數據，設置界麵能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢複時間值等。
2、對象係統中的各類檢測變送及執行裝置
(1) 擴散矽壓力變送器三隻：分別檢測上水箱、中水箱、下水箱液位；
(2) 渦輪流量計三隻：分別檢測兩條動力支路及盤管出水口的流量；
(3) Pt100熱電阻溫度傳感器六隻：分別用來檢測鍋爐內膽、鍋爐夾套、盤管（三隻）及上水箱出水口水溫；
(4) 控製模塊：包含電磁閥21隻、電動調節閥一個、可控矽溫度控製模塊一隻；
(5) 三相380V不鏽鋼磁力驅動泵、220V循環泵。
二）、係統主要特點
1. 被調參數囊括了流量、壓力、液位、溫度四大熱工參數
2. 執行器中既有電動調節閥儀表類執行機構，又有變頻器等電力拖動類執行器
3. 係統除了能改變調節器的設定值作階躍擾動外，還可在對象中通過電磁閥製造各種擾動
4. 一個被調參數可用不同的動力源、不同的執行器和不同的工藝線路下可演變成多種調節回路，以利於討論、比較各種調節方案的優劣
5. 能進行多變量控製係統及特定的過程控製係統實驗
七、MYG-68A型高級過程控製係統實驗裝置-實驗內容
1.現場總線控製係統（DCS）的組成與認識實驗
2.下位機軟件中的硬件組態和程序編寫
3.上位機軟件中的通信建立和界麵組態
4.一階單容上水箱對象特性測試實驗
5.二階雙容水箱對象特性測試實驗
6.上水箱液位PID整定實驗
7.串接雙容下水箱液位PID整定實驗
8.三容液位定值控製實驗
9.鍋爐內膽水溫PID控製實驗
10.鍋爐夾套水溫PID控製實驗
11.單閉環流量PID控製實驗
12.鍋爐內膽水溫位式控製實驗
13.水箱液位串級控製實驗
14.三閉環液位控製實驗
15.鍋爐夾套與內膽水溫串級控製實驗
16.鍋爐內膽水溫與水流量串級控製實驗
17.上水箱液位與進水流量串級控製實驗
18.單閉環流量比值控製實驗
19.下水箱液位前饋-反饋控製實驗
20.鍋爐內膽水溫前饋-反饋控製實驗
21.溫度純滯後控製實驗
22.流量純滯後控製實驗
23.鍋爐夾套與內膽水溫解耦控製實驗
24.上水箱液位與出口水溫解耦控製實驗
