電機分類及原理

電動機的使用和控製非常方便，具有自起動、加速、製動、反轉、掣住等能力，能滿足各種運行要求；電動機的工作效率較高，又沒有煙塵、氣味，不汙染環境，噪聲也較小。由於它的一係列優點，所以在工農業生產、交通運輸、國防、商業及家用電器、醫療電器設備等各方麵廣泛應用。

電動機是一種旋轉式電動機器，它將電能轉變為機械能，它主要包括一個用以產生磁場的電磁鐵繞組或分布的定子繞組和一個旋轉電樞或轉子。在定子繞組旋轉磁場的作用下，其在電樞鼠籠式鋁框中有電流通過並受磁場的作用而使其轉動。這些機器中有些類型可作電動機用，也可作發電機用。它是將電能轉變為機械能的一種機器。通常電動機的作功部分作旋轉運動，這種電動機稱為轉子電動機;也有作直線運動的，稱為直線電動機。

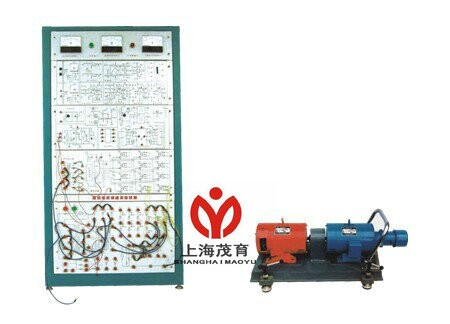

MY-108G 直流電動機運動控製實驗係統

一、係統功能特點
MY-108G 直流電動機運動控製實驗係統采用立式機櫃，機櫃內采用模塊化設計，功能分隔清晰，強弱電隔離，維護檢修方便。直流電動機—直流發電機機組額定功率為1.5KW（采用晶閘管可控整流調壓調速）。副直流電動機機組額定功率300W（采用H橋VDMOS管PWM調壓調速）。設有計算機控製接口，PC機或單片機可進行數字調節器控製或全數字式直流電動機控製係統實驗。
二、係統構成
1、立式機櫃（晶閘管三相反並聯可逆電路模塊、H橋可逆電路模塊、模擬調節器模塊、檢測電路模塊、控製與邏輯切換模塊）。
2、1.5KW直流電動機—直流發電機機組（帶直流測速發電機）
3、300W直流電動機（配光電脈衝測速裝置）
4、三相調壓器、電抗器、燈箱負載。
三、規格
1、立式機櫃，機櫃下安有輪子，移動方便。機櫃麵板采用抽屜結構主設計，示教直觀、維護方便。
2、直流電動機—直流發電機機組，固定在小車上。
3、直流電動機轉速150—3000轉/分。
4、晶閘管三相反並聯可逆電路最大輸出電流55A。
5、晶閘管三相反並聯可逆電路最大輸出電壓310V。
四、實驗內容
1、單閉環不可逆直流電動機調速係統實驗。
2、雙閉環不可逆直流電動機調速係統實驗。
3、雙閉環邏輯切換無環流可逆直流電動機調速實驗。
4、小功率直流電動機PWM可逆調速實驗。
5、直流電動機可逆調速係統的計算機控製實驗。
6、PWM可逆調速係統的計算機控製實驗。
7、三相可控整流電路實驗（燈箱負載）。
8、模擬觸發器調整實驗。
