過程控製的作用、內容及控製方法

作用:
        它的作用在於對生產過程的質量控製進行係統安排，對直接或間接影響過程質量的因素進行重點控製並製定實施控製計劃，確保過程質量。
主要內容:
        ①物資控製、可追溯性和標識。生產過程所需材料和零件的類型、數目及要求要作出相應規定，確保過程物資的質量，保持過程中產品的適用性，適型性；對過程中的物資進行標識，以確保物資標識和驗證狀態的可追溯性。
        ②設備的控製和維護。對影響產品質量特性的設備工具、計量器具等作出相應規定，在使用前均應驗證其精確度，在兩次使用間合理存放和防護，並定期驗證和再校準;製定預防性設備維修計劃，保證設備的精度和生產能力，以確保持續的過程能力。
        ③生產關鍵過程控製管理。對不易測量的產品特性，對有關設備保養和操作所需特殊技能以及特殊過程進行重點控製；及時改善和糾正過程中的不足，在生產過程中，以適當的頻次監測、控製和驗證過程參數，以把握所有設備及操作人員等是否能滿足產品質量的需要。
        ④文件控製。保證過程策劃的要求得以實現，並保證在過程中使用的與過程有關的文件都是有效版本。
        ⑤過程更改控製。確保過程更改的正確性及其實施，明確規定更改職責和權限，更改後對產品進行評價，驗證更改的預期效果。
        ⑥驗證狀態的控製。采用適當的方法對過程的驗證狀態進行標識，通過標識區別未經驗證、合格或不合格的產品，並通過標識識別驗證的責任。
        ⑦不合格產品的控製。製定和執行不合格品控製程序，及時發現不合格品，對不合格品加以明確的標識並隔離存放，決定對不合格品的處理方法並加以監督，防止顧客收到不合格品及不合格品的非預期使用，避免進一步加工不合格品而發生不必要的費用。
控製方法：
        ①編製和執行專門的質量控製程序；
        ②強化檢驗和監督；
        ③詳細填寫質量記錄，明確責任，保證可追溯性；
        ④對不合格品的處理嚴加控製；
        ⑤加強 設備的維護保養；
        ⑥采用統計控製方法進行生產過程控製，如控製圖、統計抽樣程序和方案等。

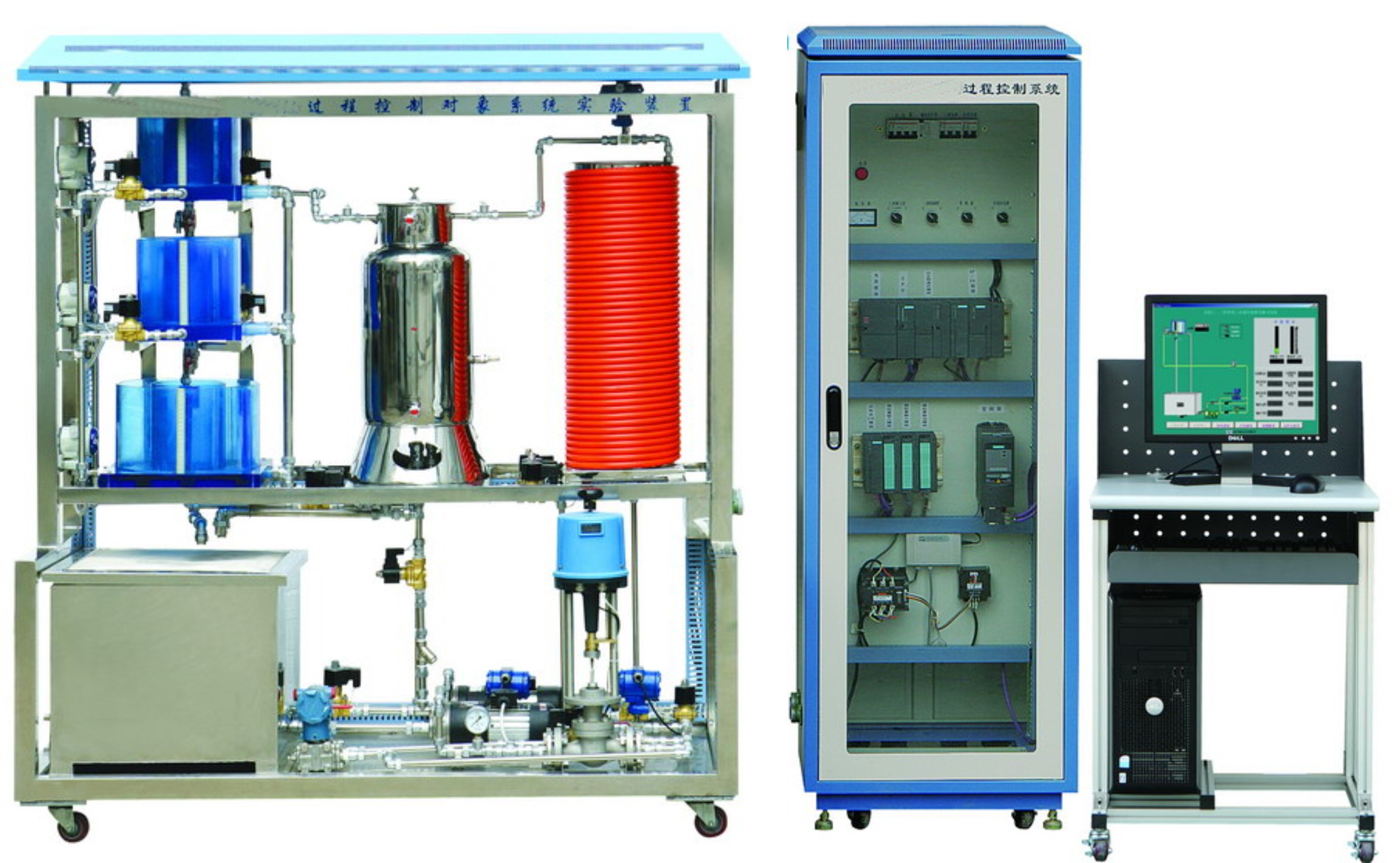

MYG-67A 高級現場總線過程控製係統實驗裝置




一、係統概述
“高級現場總線過程控製係統實驗裝置”是從高校自動化相關專業教學實驗的需求出發，采用代表自動化行業技術潮流的現場總線技術，開發出來的進行通訊和遠程控製的網絡化和數字化實驗裝置。
“高級現場總線過程控製係統實驗裝置”是由現場總線控製係統和對象係統組成。該對象係統在管道中采用電磁閥替代手閥控製各管道的連接，可實現上位機根據采集參數進行自動控製或者上位機中進行鼠標點擊人為控製，為實現DCS的多種控製策略，係統中上水箱壓力變送器（上水箱液位）采用總線采集參數“變送器采用帶SIEMENS PROFIBUS-PA通訊接口的壓力變送器（帶SIEMENS PROFIBUS-PA通訊協議的壓力傳感器通過總線供電，不需要另外接工作電源）”。
1、現場總線控製係統硬件
除電氣部分給各種工作部件提供電源外，還有下列主要部件：
1）SIEMENS 315-2DP CPU一個（含MMC卡）
2）SIEMENS電源模塊一個
3）PA Coupler 耦合器一個
4）8路模擬量輸入模塊SM331模塊兩個
5）4路模擬量輸出模塊SM332模塊一個
6）變頻器一個
7）DP通訊線和DP接頭若幹
8）MPI-USB通訊線一條
9）現場總線控製係統軟件
采用SIEMENS WINCC軟件監控、SIEMENS STEP7編程
二、係統特點
能完整的體現現場過程變量數字化采集,實現從過程變量的現場采集到上位監控的全數字化傳輸,可完成DCS分布控製係統架構。
三、係統結構

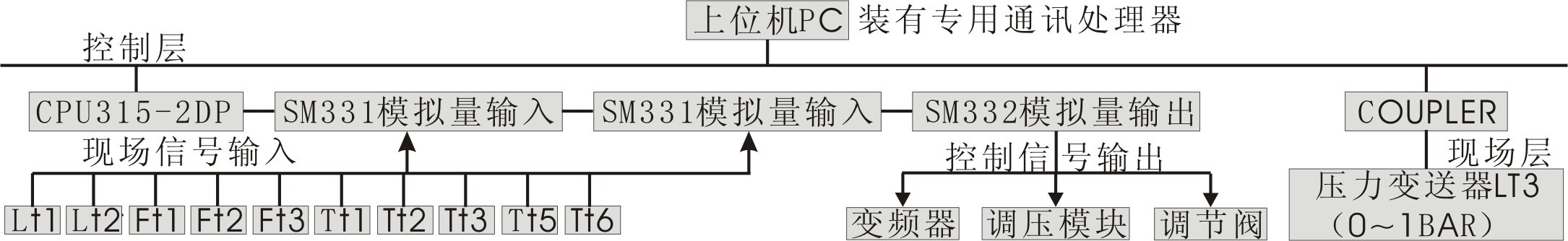

現場總線控製係統結構圖如下：

四、控製對象
係統組成
1、過程控製實驗對象係統
實驗對象係統包含有：不鏽鋼儲水箱；上、中、下三個串接有機玻璃圓筒型水箱；三相4.5kW電加熱鍋爐（由不鏽鋼鍋爐內膽加溫筒和封閉式外循環不鏽鋼冷卻鍋爐夾套構成）和鋁塑盤管組成。
係統動力係統有兩套：一套由SIEMENS變頻器、三相（380V交流）不鏽鋼磁力驅動泵、電動調節閥、交流電磁閥、渦輪流量計等組成；另一套由220V循環泵、渦輪流量計等組成。
整套對象係統完全由不鏽鋼材料製造，包括對象框架、管道、底板，甚至小到每一顆緊固螺釘。
2、對象係統中的各類檢測變送及執行裝置
1）擴散矽壓力變送器三隻：分別檢測上水箱、中水箱、下水箱液位；
2）渦輪流量計三隻：分別檢測兩條動力支路及盤管出水口的流量；
3）Pt100熱電阻溫度傳感器六隻：分別用來檢測鍋爐內膽、鍋爐夾套、盤管（三隻）及上水箱出水口水溫；
4）控製模塊：包含電磁閥21隻、電動調節閥一個、可控矽溫度控製模塊一隻；
5）三相380V不鏽鋼磁力驅動泵、220V循環泵。
二）、係統主要特點
1、被調參數囊括了流量、壓力、液位、溫度四大熱工參數；
2、執行器中既有電動調節閥儀表類執行機構，又有變頻器等電力拖動類執行器；
3、係統除了能改變調節器的設定值作階躍擾動外，還可在對象中通過電磁閥製造各種擾動；
4、一個被調參數可用不同的動力源、不同的執行器和不同的工藝線路下可演變成多種調節回路，以利於討論、比較各種調節方案的優劣；
5、能進行多變量控製係統及特定的過程控製係統實驗。

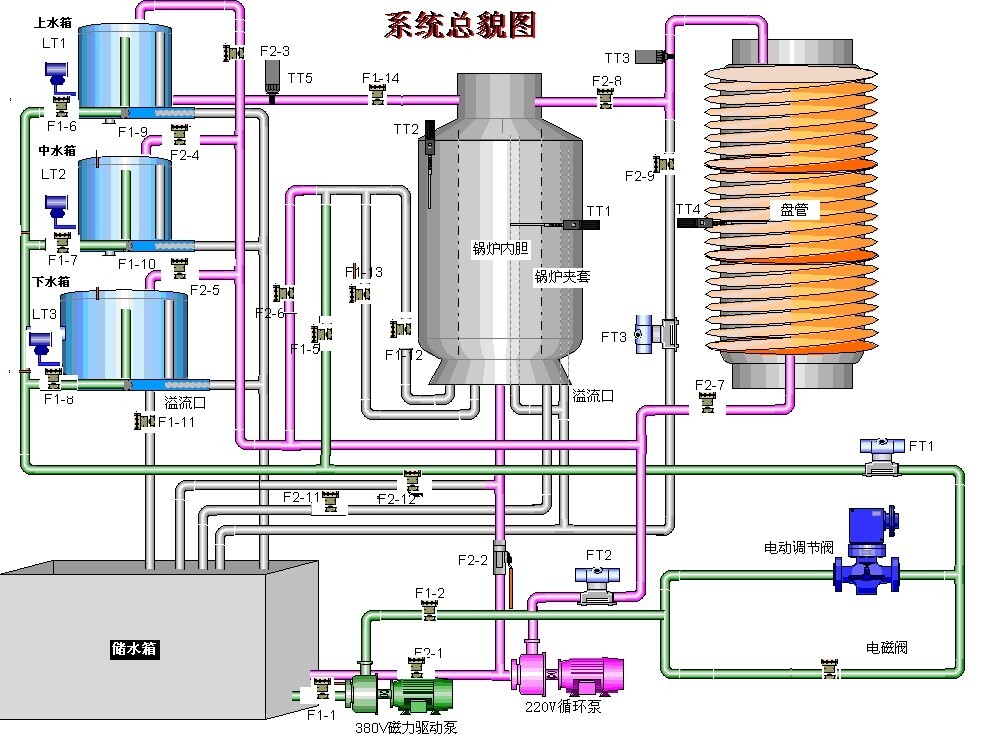

三）、MYG-67A高級過程控製係統實驗裝置”對象係統總貌圖

五、主要配置清單

序號	設備名稱	數量	單位
1	不鏽鋼框架	1	套
2	有機玻璃水桶	3	隻
3	不鏽鋼下水箱	1	隻
4	不鏽鋼複合加熱桶	1	隻
5	380V磁力驅動泵	1	隻
6	220V循環泵	1	隻
7	SIEMENS 315-2DP CPU	1	隻
8	SIEMENS 電源模塊	1	隻
9	MMC卡	1	隻
10	PA Coupler 耦合器	1	隻
11	8路模擬量輸入模	2	隻
12	4路模擬量輸出模	1	隻
13	SIEMES變頻器MM420	1	隻
14	DP通訊線和DP接頭	若幹	隻
15	擴散矽壓力變送器（帶SIEMENS PROFIBUS-PA總線協議）	1	隻
16	擴散矽壓力變送器	2	隻
17	渦輪流量計	3	隻
18	PT100熱電阻傳感器	6	隻
19	電磁閥	21	隻
20	空氣開關	1	隻
21	旋鈕	4	隻
22	中間繼電器	若幹	隻
23	DC24V開關電源	1	隻
24	電動調節閥	1	隻
25	可控矽調壓器	1	隻
26	控製櫃	1	台

六、實驗內容
      1、現場總線控製係統（DCS）的組成與認識實驗
      2、下位機軟件中的硬件組態和程序編寫
      3、上位機軟件中的通信建立和界麵組態
      4、一階單容上水箱對象特性測試實驗
      5、二階雙容水箱對象特性測試實驗
      6、上水箱液位PID整定實驗
      7、串接雙容下水箱液位PID整定實驗
      8、三容液位定值控製實驗
      9、鍋爐內膽水溫PID控製實驗
     10、鍋爐夾套水溫PID控製實驗
     11、單閉環流量PID控製實驗
     12、鍋爐內膽水溫位式控製實驗
     13、水箱液位串級控製實驗
     14、三閉環液位控製實驗
     15、鍋爐夾套與內膽水溫串級控製實驗
     16、鍋爐內膽水溫與水流量串級控製實驗
     17、上水箱液位與進水流量串級控製實驗
     18、單閉環流量比值控製實驗
     19、下水箱液位前饋-反饋控製實驗
     20、鍋爐內膽水溫前饋-反饋控製實驗
     21、溫度純滯後控製實驗
     22、流量純滯後控製實驗
     23、鍋爐夾套與內膽水溫解耦控製實驗
     24、上水箱液位與出口水溫解耦控製實驗
