機械創新設計試題

一、某傳動係統，主軸轉速在400~4000 r/min 之間變化，而要求從動軸的轉速保持400 r/min 不變。
        現在需要設計一個傳動係統，主軸轉速在 400~4000r/min 之間，要求從動軸穩定速度為 400r/min，有高手給設計一個嗎，最好能有設計圖，CAXA 實體圖最好。
建議：1）用機械傳動隻能用無級變速減速器了，就是利用摩擦實現變速的一種傳動，有用摩擦盤的，有用 V 型帶的，還有用摩擦鏈的。2）如你所說的，主軸與你所說的從動軸之間就不是一種傳動關係。你可以使用兩個電機，一個驅動 400 轉的，另一個電機驅動一個無級變速器，再連接主軸， 使主軸的轉速在你要求的範圍內，兩個電機由一個開關控製就行了。 3）像樓主這樣的問題，在純機械傳動上我還沒有見到過，建議采用液壓傳動控製，比 較好解決 4）應該不是純機械的 是機械創新設計的一個設計 5）用差速器是可以實現的你計算一下把 6）電機無極變速，還有一種就是用無極減速器來控製了，我了解到現在倒是有這種 7）無極變速減速器，不過沒用過。 8）機電結合怎麽樣，是不是可以突破啊？ 9）設計應考慮負荷，如果僅從實現這一點看，可利用離心力驅動一自回位離合器 10）利用減速機進行變速，中間可連接扭力限製器 11）變傳動比，無法實現純機械設計，最好采用液壓控製。采用無級變速器，增設轉速傳感器，用電子控製變速比。 使用摩擦變速器，主動軸上設計離心式控製器，以便控製變速器的齧合。當主動軸加速 時，離心式控製器帶動變速器減速，主動軸減速時，離心式控製器帶動變速器加速。從而保證從動軸的速度恒定。 1，可不可以讓主軸連接到一凸輪，根據主軸速度的變化曲線，設計凸輪的外圓各點的線速 度保持一致，然後通過摩擦輪與從動軸連接，達到設計要求。 2，設計四連杆機構，使之與主軸速度變化曲線一直。達到 10：1 與 1：1 的速度比。把主軸的動能轉化為電能再把電能轉化為從動軸的動能 好像是滑差離合器類或者液力耦合器能做到 1 樓說的隻能保證轉矩恒定而不是轉速,你可以 裝傳感器,位置傳感器,轉速快就斷電,僅供參考。
        隻需要在主動軸上設置幾個齒輪副，從動軸上也有幾個對應的齒輪。不同分度圓直徑的齒輪的齧合，可以達到從動軸轉速不變的條件。但是主動軸與從動軸的位 置要變化，使不同轉速的主動軸跟相對應尺寸的齒輪齧合。
二、自由落錘衝擊試驗中重錘對試件（輪轂）產生的二次衝擊。
答：1）采用半自動氣動夾緊裝置；下落高度計算機自動控製及落錘的升降； 電磁鐵自動捕捉，防止試樣被二次衝擊。 2）用防二次衝擊裝置，就是等錘彈起後，機構動作，把錘與試樣隔離。 擺錘一般不需要這樣的裝置，因為擺錘試驗一般是把試樣衝斷。 3）采用直流電磁控製方式，將鋼球置於電磁吸盤下鋼球自動被吸上， 按下跌落鍵，吸盤瞬間釋放鋼球，鋼球將作自由落體試驗，衝擊試件表麵。

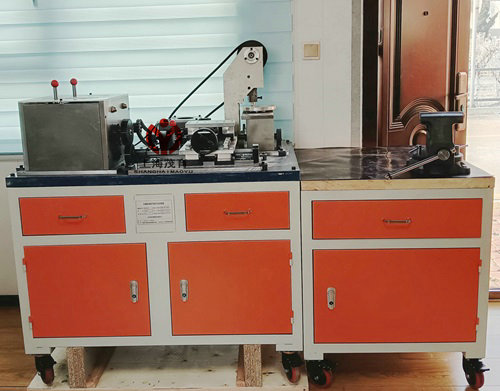

MY-522C機械裝調技術綜合實訓裝置

一、產品概述
本裝置依據相關國家職業標準及行業標準，結合中等職業學校"數控技術及其應用、機械製造技術、模具製造技術、機電設備安裝與維修、機電技術應用"等專業的培養目標而研製。主要培養學生識讀與繪製裝配圖和零件圖、鉗工基本操作、零部件和機構裝配工藝與調整、裝配質量檢驗等技能。提高學生在機械製造企業及相關行業一線工藝裝配與實施、機電設備安裝調試和維護修理、機械加工質量分析與控製、基層生產管理等崗位的就業能力。
二、產品特點
1、實操性強 依據相關國家職業標準、行業標準和崗位要求設置各種實際工作任務，以職業實踐活動為主線，通過"做中學"，真正提高學生的動手技能和就業能力。
2、適用麵廣 基於機械裝調技術中的鉗工基本操作、裝配、測量及調整、質量檢驗的工作過程進行設計，可滿足實訓教學、工程訓練及職業技能競賽的需要。
3、模塊化設計 由多種機械工作台組成，可獨立模塊訓練，也可綜合訓練。如：二維工作台、多級變速箱，間歇回轉工作台、衝床機構、送料機構、離合器機構等。
4、綜合性強 培養學生的機械識圖、常用工具和量具的選擇及使用、機械零部件和機構工藝與調整、裝配質量檢驗等綜合能力。
三、技術性能
1、輸入電源：單相三線 AC220V±10% 50Hz；
2、交流減速電機1台：額定功率 90W，減速比 1:25；
3、外形尺寸（實訓台）：1800mm×700mm×820mm；
4、設備重量：600kg；
5、安全保護：具有漏電流保護，安全符合國家標準。
四、係統組成與結構
本裝置主要由實訓台、動力源、機械裝調對象（機械傳動機構、多級變速箱、齒輪減速器、離合器機構、送料機構、二維工作台、間歇回轉工作台、衝床機構等）、鉗工常用工具、量具等部分組成，下圖為機械調試裝配區設計圖與實物圖的組成部分的簡單介紹。
1、實訓台：采用鐵質雙層亞光密紋噴塑結構，包括操作區域和機械裝調區域兩部分。操作區域主要由實木台麵、橡膠墊、台虎鉗等組成（如下圖所示），用於鉗工加工和裝配各種機械零部件；機械裝調區域采用鑄件操作台麵（圖3中的鐵質平板），學生可在上麵安裝和調整各種機械機構。
2、機械傳動機構：主要由離合器傳動（如下圖所示）、同步帶、鏈、齒輪、蝸杆等傳動機構（如圖2或圖3所示）組成；通過學生在平台上的安裝、調整與檢測，掌握機械傳動機構的裝配與調整技能。
3、多級變速箱：具有雙軸三級變速輸出，其中一軸輸出帶正反轉功能，頂部用有機玻璃防護。主要由箱體、齒輪、花鍵軸、間隔套、鍵、角接觸軸承、深溝球軸承、卡簧、端蓋、手動換檔機構等（如下圖所示）組成，可完成多級變速箱的裝配工藝實訓。
4、二維工作台：主要由滾珠絲杆、直線導軌、台麵、墊塊、軸承、支座、端蓋等組成（如下圖所示）。分上下兩層，下層由多級變速箱經齒輪傳動控製，實現工作台往返運行，工作台麵裝有行程開關，實現限位保護功能，上層可手動控製；能完成直線導軌、滾珠絲杆、二維工作台的裝配工藝及精度檢測實訓。
其具體的組成為：底板、中滑板、上滑板、直線導軌副、滾珠絲杠副、軸承座、軸承內隔圈、軸承外隔圈、軸承預緊套管、軸承透蓋、軸承悶蓋、絲杠螺母支座、圓螺母、限位開關、手輪、齒輪、等高墊塊、周斷檔片、軸用彈性擋圈、角接觸軸承（7202AC）、深溝球軸承（6202-2RZ）等組成。
5、減速器：主要由直齒圓柱齒輪、角接觸軸承、深溝球軸承、支架、軸、端蓋、鍵等組成（如下圖所示）。可完成減速器的裝配工藝實訓。
其具體組成為：左右擋板、圓柱齒輪、軸承座套、輸入軸、中間軸、輸出軸、軸套、軸承悶蓋、軸承透蓋、齒輪外圈套筒、上封蓋、角接觸軸承（7003AC）、深溝球軸承（6003-2RZ）、軸用彈性擋圈、齒輪減速器底座等組成。
6、間歇回轉工作台：主要由四槽槽輪機構、蝸輪蝸杆、推力球軸承、角接觸軸承、台麵、支架等組成（如下圖所示）。由多級變速箱經鏈傳動、齒輪傳動、蝸輪蝸杆傳動及四槽槽輪機構分度後，實現間歇回轉功能；能完成蝸輪蝸杆、四槽槽輪、軸承等的裝配與調整實訓。
其具體組成為：小錐齒輪軸、錐齒輪、圓柱齒輪、軸承座、軸承透蓋、軸承內圈套筒、軸承外圈套筒、軸套、齒輪增速軸、槽輪軸、料盤、推力球軸承限位塊、法蘭盤、蝸輪軸端用螺母、蝸杆、蝸輪、蝸輪軸、蝸輪軸用軸承座、立板、底板、小錐齒輪用底板、間歇回轉工作台用底板、鎖止弧、四槽槽輪、撥銷、角接觸軸承（7000AC、7002AC、7203AC）、深溝球軸承（6002-2RZ）、推力球軸承（51120）、圓錐滾子軸承（30203）、軸用彈性擋圈等組成。
7、衝床機構：主要由曲軸、連杆、滑塊、支架、軸承等組成（如下圖所示），與間歇回轉工作台配合，實現壓料功能模擬。可完成衝床機構的裝配工藝實訓。
其具體組成為：軸、曲軸圓盤、中軸、軸瓦、曲軸上端蓋、曲軸下端蓋、壓頭連接體、球頭活結、模擬衝頭、活結上端蓋、軸承悶蓋、軸承透蓋、自動衝床上下拉板、滑套固定板墊塊、滑套固定板、衝頭導向套、左右傳動軸擋套、自動衝床左右擋板、封板等組成。
8、動力源：配置交流減速電機、調速器、電源控製箱等，為機械係統提供動力源。電源控製箱帶有調速電機電源接口，行程開關接口。
9、裝調工具：主要有套裝工具（55件）、台虎鉗、劃線平板、拉馬、紫銅棒、衝擊套筒、截鏈器、衝擊扳手。套裝工具由工具箱、內六角扳手、呆扳手、活動扳手、銼刀、絲錐、鉸杠、劃規、樣衝、錘子、板牙、板牙架、螺絲刀、鋸弓、尖嘴鉗、老虎鉗等組成。
10、常用量具：主要由遊標卡尺、萬能遊標量角器、寬度角尺、百分表、千分尺、塞尺、水平儀等組成；通過使用量具進行測量，使學生掌握常用量具的使用方法，掌握機械裝配的檢測方法等。
五、設計思想
1、依據相關國家職業標準、行業標準和崗位要求設置各種實際工作任務，以職業實踐活動為主線，通過"做中學"，提高學生的動手技能和就業能力。
2、基於機械裝調技術中的鉗工基本操作、裝配、測量及調整、質量檢驗的工作過程進行設計，可滿足實訓及職業技能競賽的需要。
3、由多種機械模塊組成，可獨立模塊訓練，也可綜合訓練。如：二維工作台、送料機構、離合器傳動、齒輪減速器、多級變速箱、間歇回轉工作台、自動衝床機構等，每個模塊都配有相應的手動調節機構。
4、綜合性強：培養學生的機械識圖、常用工具和量具的選擇及使用、機械零部件和機構工藝與調整、裝配質量檢驗等綜合能力。
5、涉及各種機械設備裝配中的一些比較典型的技能點和知識點。比如：帶和鏈等傳動機構的裝配與調整、變速箱的裝配、軸承的裝配與調整（深溝球軸承、角接觸軸承、圓錐滾子軸承、推力球軸承）、滾珠絲杠副裝配、直線導軌的裝配與調整、相關平行度及垂直度的檢測等。
6、安全性：充分考慮文明生產及人身安全防護措施。
六、典型工作任務內容
項目一：鉗工基本操作技能實訓
任務一 劃線技能訓練；
任務二 銼削技能訓練；
任務三 鋸削技能訓練；
任務四 鑽削技能訓練；
任務五 攻、套螺紋技能訓練；
任務六 刮削技能訓練。
項目二：離合器的裝配與調整
根據裝配圖及裝配工藝要求，完成離合器的安裝與調整。
項目三：送料機構的裝配與調整
根據裝配圖及裝配工藝要求，完成送料機構的安裝與調整。
項目四：變速箱的裝配與調整
根據裝配圖及裝配工藝要求，進行軸承、軸、鍵、滑移齒輪、箱體等的裝配與調整。
項目五：齒輪減速器的裝配與調整
根據裝配圖及裝配工藝要求，完成齒輪減速器的安裝與調整。
項目六：衝床機構的裝配與調整
根據裝配圖及裝配工藝要求，完成衝床機構的安裝與調整。
項目七：間歇回轉工作台的裝配與調整
根據裝配圖及裝配工藝要求，進行蝸輪蝸杆、四槽槽輪、軸承、支座等的裝配與調整。
項目八：二維工作台的裝配與調整
根據裝配圖及裝配工藝要求，進行直線導軌、滾珠絲杠、軸承、支座等的裝配與調整。
項目九：機械傳動的安裝與調整
任務一 帶傳動機構的裝配與調整；
任務二 鏈傳動機構的裝配與調整；
任務三 齒輪傳動機構的裝配與調整。
項目十：機械係統運行與調整
根據總裝配圖要求，將各單元組裝成係統，按要求進行調整，達到預定功能。
