混合動力的工作原理及解析
混合動力汽車是指同時裝備兩種動力來源—熱動力源（由傳統的汽油機或者柴油機產生）與電動力源（電池與電動機）的汽車。通過在混合動力汽車上使用電機，使得動力係統可以按照整車的實際運行工況要求靈活調控，而發動機保持在綜合性能最佳的區域內工作，從而降低油耗與排放。
混合動力車的工作原理
混合動力電動汽車的動力係統主要由控製係統、驅動係統、輔助動力係統和電池組等部分構成。
在車輛行駛之初，蓄電池處於電量飽滿狀態，其能量輸出可以滿足車輛要求，輔助動力係統不需要工作。電池電量低於60％時，輔助動力係統起動：當車輛能量需求較大時，輔助動力係統與蓄電池組同時為驅動係統提供能量； 當車輛能量需求較小時，輔助動力係統為驅動係統提供能量的同時，還給蓄電池組進行充電。由於蓄電池組的存在，使發動機工作在一個相對穩定的工況，使其排放得到改善。
混合動力汽車采用能夠滿足汽車巡航需要的較小發動機，依靠電動機或其它輔助裝置提供加速與爬坡所需的附加動力。其結果是提高了總體效率，同時並未犧牲性能。混合動力車設計成可回收製動能量。混合動力車能大部分回收司機踩製動時產生的熱量，並將其暫時貯存起來供加速時再用。當司機想要有最大的加速度時，汽油發動機和電動機並聯工作，提供可與強大的汽油發動機相當的起步性能。在對加速性要求不太高的場合，混合動力車可以單靠電機行駛，或者單靠汽油發動機行駛，或者二者結合以取得最大的效率。即使在發動機關閉時電動轉向助力係統仍可保持操縱功能，提供比傳統液壓係統更大的效率。
混合動力係統的分類
根據混合動力驅動的聯結方式，混合動力係統主要分為以下三類：
一是串聯式混合動力係統。串聯式混合動力係統一般由內燃機直接帶動發電機發電，產生的電能通過控製單元傳到電池，再由電池傳輸給電機轉化為動能，最後通過變速機構來驅動汽車。在這種聯結方式下，電池就象一個水庫，隻是調節的對象不是水量，而是電能。電池對在發電機產生的能量和電動機需要的能量之間進行調節，從而保證車輛正常工作。這種動力係統在城市公交上的應用比較多，轎車上很少使用。
二是並聯式混合動力係統。並聯式混合動力係統有兩套驅動係統：傳統的內燃機係統和電機驅動係統。兩個係統既可以同時協調工作，也可以各自單獨工作驅動汽車。這種係統適用於多種不同的行駛工況，尤其適用於複雜的路況。該聯結方式結構簡單，成本低。
三是混聯式混合動力係統。混聯式混合動力係統由發動機、動力分配機構、
發電機、電機控製器、電動機和動力電池組成。發動機的動力經過動力分配器後分成兩部分，一部分直接驅動車輛，形成機械傳輸通道；另一部分帶動發電機發電，所產生的電能通過電動汽車電機控製器提供給電動機驅動車輛，形成電力傳輸通道。通過調整發電機轉速，可以控製機械傳輸通道和電力傳輸通道的動力分配比例。這個係統具有雙重特征，一是電力傳輸通道和動力電池之間以電方式實現動力耦合，動力的流向為串聯；二是機械傳輸通道和電動機之間以機械方式實現動力耦合，動力的流向為並聯，所以稱為混聯式混合動力係統。

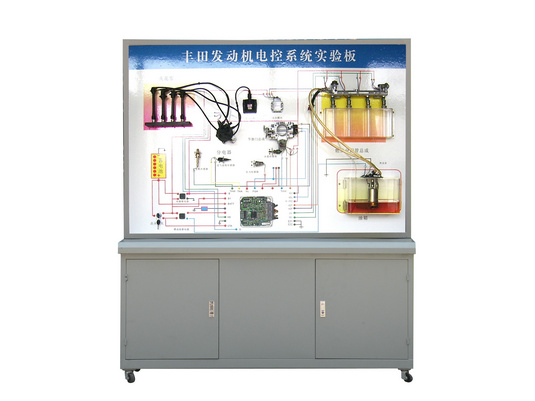

MY-8086 豐田發動機電控係統示教板產品簡介：
使用環境：溫度-5℃～40℃；濕度≤80％
汽車型號：豐田3S
工作電壓：220V
頻率：50/60HZ；
功率：350W
示教板尺寸：1600×1100×200（長×寬×厚）
儲物櫃規格：16000×500×700（長×寬×高）
萬向自鎖腳輪台架活動靈活，便於移動教學；整體台架采用剛性結構焊接，所用材料冷軋板采用國標標準材料，支撐可靠，表麵噴塑處理防腐蝕抗老化，不褪色
控製麵板采用純鋁塑板，控製麵板上繪有彩色與原車控製係統相一致的直觀電控係統原理圖，並配有使用說明書及實驗指導書等。
MY-8086 豐田發動機電控係統示教板產品組成：
產品組成:發動機控製單元、點火線圈、進氣溫度傳感器、水溫傳感器、氧傳感器、爆震傳感器、噴油器及分配管總成、汽油泵、發動機轉速傳感器、霍爾傳感器、節氣門總成、火花塞和高壓線、OBDⅡ 電腦診斷座等,點火開關、測端子、智能故障設置盒總成、可移動台架、使用說明書及實驗指導書等等。
MY-8086 豐田發動機電控係統示教板功能特點
本實驗台可使學生了解發動機電控係統的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。
通過顯而易見的電腦檢測端子，配合萬用表檢測如節氣門位置傳感器、執行器的電壓及電阻值。
設置發動機常見故障，通過故障顯示，進行學生故障分析、檢測診斷實訓，培養學生故障分析檢測診斷思維能力
顯示功能
示教板可產生火花塞點火、油泵工作、噴油嘴噴油,
指針油壓表顯示燃油壓力,各傳感器設有數字電壓表,
能演示執行元件製工作，演示發動機電控係統的工作過程
麵板上繪有完整的電控係統電路原理圖
檢測功能
配備電腦數據檢測端口，可通過連接專用或通用型解碼器，故障碼讀取、故障碼清除、波形分析、元件測試等。
