一、概述

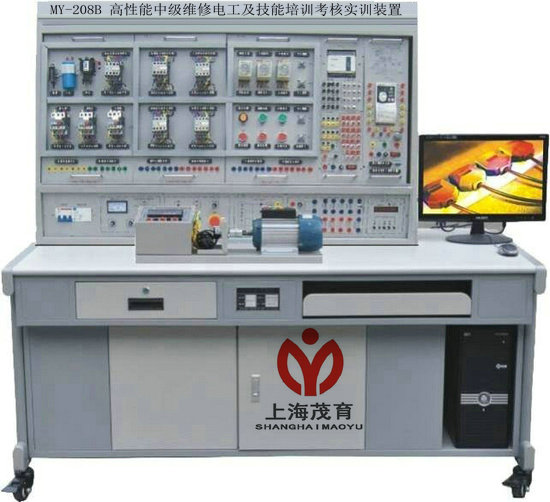

    MY-208B 高性能中級維修電工及技能培訓考核實訓裝置是根據勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”的要求而設計的，它適用於《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控製線路，通過裝置配備的PLC可編程控製器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，MY-208B 高性能中級維修電工及技能培訓考核實訓裝置能滿足中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。
二、裝置特點：
1.電氣控製線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便於擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2.操作台隻需三相四線的交流電源，即可投入使用；
3.技能培訓用的控製線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動係統, 並可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
4.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
5.所有元器件都通過導線引到接線端子上，學生接線時隻需在端子上進行接線，有利於保護元器件；
6.通過走線槽進行走線，進行工藝布線訓練。
7.具有定時兼報警記錄儀，為學生實訓技能的考核提供一個統一標準。
三、技術性能：
1.輸入電壓：三相四線（或三相五線）～380V±10%  50Hz
2.工作環境：溫度-10～＋40℃  相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.重    量：100Kg
5.外形尺寸：1305×805×1630mm³
6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
四、裝置的基本配置及功能
（一）MY-02 電源控製箱
    主控屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板。
（二）主控功能板配備資源
1.三相四線電源輸入，經漏電保護器後，經過總開關，通過起、停按鈕控製接觸器通斷，並設有急停控製按鈕；
2.控製屏上有450V指針式交流電壓表1隻，通過波段開關切換可以觀測三相電網電壓；
3.定時器兼報警記錄儀（服務管理器），平時作為時鍾使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由於接線或操作錯誤所造成的漏電告警、電源短路的總次數， 為學生實訓技能的考核提供一個統一的標準；
4.智能型多功能交流電路測量電表：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T。精度1.0級。
5.交流低壓電源：設有變壓器一隻，原邊220V、副邊26V和6.3V的交流電壓，6.3V用於信號指示燈電源，26V用於能耗製動中整流電路的交流電源；
6.4隻5408二極管，用於能耗製動的整流電路；
7.三隻75Ω/75W電阻用於電動機降壓啟動、一隻10Ω/25W用於異步電動機的能耗製動。
（三）實訓桌
    實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），並帶有櫃子，分別可放置掛件和實訓物品。
五、實訓項目

1.三相異步電動機直接啟動控製電路  2.三相異步電動機點動控製電路 3.三相異步電動機自鎖控製電路 4.三相異步電動機按鈕聯鎖正反轉控製電路 5.三相異步電動機接觸器聯鎖正反轉控製電路 6.三相異步電動機雙重聯鎖正反轉控製電路 7.三相異步電動機工作台自動往返控製電路 8.兩台三相異步電動機順序啟動、順序停轉控製電路 9.三相異步電動機的兩地控製電路 10.接觸器控製的Y-△控製 11.時間繼電器控製的Y-△控製 12.三相異步電動機單向啟動反接製動控製電路 13.三相異步電動機無變壓器半波整流單向啟動能耗 製動控製電路 14.三相異步電動機有變壓器全波整流單向啟動能耗 製動控製電路 15.三相異步電動機正反轉啟動能耗製動控製電路 16.單相鼠籠電動機電容啟動控製電路 17.雙速交流異步電動機手動變速控製電路 18.雙速交流異步電動機自動變速控製電路 19.斷電延時直流能耗製動的Y-△啟動控製電路 20. 三相異步電動機正反轉能耗製動控製線路 21. 三相異步電動機正反轉啟動反接製動控製線路 22. C620型車床電氣控製線路 23. 電動葫蘆電氣控製 24. Y3150滾齒機控製電路 25. 可編程控製器的基本指令操作 26. LED數碼顯示控製 27. 天塔之光控製的模擬

28.十字路口交通燈的模擬 29.機械手動作的模擬 30.四節傳送帶的模擬 31.裝配流水線控製的模擬 32.五相步進電機控製的模擬 33.水塔水位模擬控製模擬 34.液體混合裝置模擬控製的模擬 35.郵件分揀機模擬控製的模擬 36.軋鋼機模擬控製的模擬 37.自動成型機模擬控製 38.自動送料裝車控製的模擬 39.全自動洗衣機控製的模擬 40.電鍍生產線控製的模擬 41.PLC控製的三相異步電動機正反轉控製 42.PLC控製的三相異步電動機Y-△啟動控製 43.PLC控製的三相異步電動機降壓啟動控製 44.PLC控製的三相異步電動機能耗製動控製 45.變頻器功能參數設置與操作 46.變頻器報警與保護功能 47.多段速度選擇變頻調速 48.外部端子點動控製 49.控製電機正反轉運動控製 50.控製電機運行時間操作 51.瞬間停電變頻器參數設定 52.外部電壓變頻調速 53.外部電流變頻調速 54.三相異步電動機的變頻開環調速 55. PLC控製變頻器調速

六、實訓組件配置

序號	掛箱編號	實訓模塊名稱	數量	備    注
1	MY-06	維修電工實訓考核組件（一）	1件	提供電容器2隻、交流電磁閥1隻、交流接觸器1隻、熱繼電器3隻
2	MY-07	維修電工實訓考核組件（二）	1件	提供空氣開關1隻、3P熔斷器2隻、交流接觸器3隻
3	MY-08	維修電工實訓考核組件（三）	1件	提供通電延時時間繼電器2隻、斷電延時時間繼電器1隻、行程開關4隻、各種顏色的按鈕6隻
4	MY-09	維修電工實訓考核組件（四）	1件	提供交流接觸器4隻
5	MY-PLC	PLC可編程控製器實訓組件	1件	提供三菱FX1N-24MR-001型主機
6		PLC實訓模塊（16件）	1套	熟悉PLC指令的用法及編程方法
7	MY-BPQ	變頻器實訓組件	1件	提供三菱FR-S520SE-0.4KW變頻器，可與PLC進行通訊實訓
8		SC-09編程電纜	1根	用於PLC主機與PC機通訊
9		編程軟件	1套	提供三菱SWOPC-FXGP/WIN-C編程軟件
10		網孔實操板	1塊	通過搭配元器件，學生可自行在網孔板上固定、安裝、布局、走線和調試，能培養學生的動手能力和操作技能。該網孔板還可作為實訓項目的擴展模塊。
11		單相電容起動電動機	1台	交流220V
12		三相鼠籠異步電動機	1台	交流220V/△
13		三相鼠籠異步電動機	1台	交流380V/Y（帶速度繼電器）
14		三相雙速異步電動機	1台	交流380V/△/YY
15		電機導軌、光碼測速係統	1套	不鏽鋼導軌、進口光電編碼器

序號	模塊編號	實訓模塊名稱	序號	模塊編號	實訓模塊名稱
1	PLC-M	基本指令練習（三菱主機）	9	PLC-008	水塔水位
2	PLC-001	LED數碼顯示	10	PLC-009	液體混合裝置
3	PLC-002	天塔之光	11	PLC-010	郵件分揀機
4	PLC-003	十字路口交通燈	12	PLC-011	軋鋼機
5	PLC-004	機械手	13	PLC-012	自控成型機
6	PLC-005	四節傳送帶	14	PLC-013	自動送料裝車
7	PLC-006	裝配流水線	15	PLC-014	全自動洗衣機
8	PLC-007	五相步進電機	16	PLC-015	電鍍生產線
