適合學校實訓用的電冰箱製冷係統
壓縮機是電冰箱製冷係統的心髒，無論是空調製冷製熱、冷庫、化工製冷工藝等等工況都要有壓縮機這個重要的環節來做保障！
電冰箱製冷係統屬於蒸汽壓縮式製冷係統，其典型結構由壓縮機、冷凝器、幹燥過濾器、毛細管、蒸發器及連接管道等主要部件組成。
（1）壓縮機：來自蒸發器的低溫低壓製冷劑幹飽和蒸氣經壓縮機絕熱壓縮後變成高溫高壓過熱蒸氣。
（2）冷凝器：從壓縮機出來的高溫高壓過熱蒸氣進入冷凝器，在等壓的條件下冷凝，向周圍環境介質散熱，成為高壓過冷液。
（3）毛細管：高壓過冷液經毛細管等焓節流後，變成低溫低壓的製冷劑蒸氣，進入蒸發器蒸發。
（4）蒸發器：經毛細管節流後的低溫低壓製冷劑濕蒸氣在蒸發器內於等壓的條件下沸騰，吸收周圍介質的熱量，變為低溫低壓製冷劑幹飽和蒸氣。

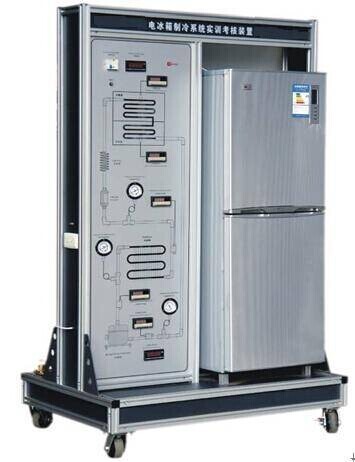

一、電冰箱製冷係統實訓考核裝置特點:
1.實訓裝置采用真實的直冷式雙門電冰箱係統，直觀展示了直冷式雙門電冰箱的係統結構、工作原理，可以清楚的看到製冷循環係統結構，並配有真空壓力表、溫度表等，便於教學演示講解及學生對課本知識的理解掌握。
2.整套電冰箱係統真實完整,結構清晰、緊湊，與實際冰箱製冷係統、電氣係統一致。同時可滿足對直冷式電冰箱實訓的要求。
3.係統采用真實的製冷機組，滿足實訓教學要求。
4.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的範圍，並進行排故。有利於開展技能鑒定、考核工作。
二、電冰箱製冷係統實訓考核裝置技術參數：
1.輸入電源：單相三線～220V±10% 50Hz
2.裝置容量：＜0.4kVA
3.外形尺寸：1100mm×650mm×1700mm
4.製冷劑類型：R600a
5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、電冰箱製冷係統實訓考核裝置的基本裝備
1.實訓櫃：采用鐵質雙層亞光密紋噴塑結構。
2.直冷式電冰箱1台。
3.交流電壓表1隻：測量範圍0～250V,精度1.5級，用於監測電源電壓。
4.交流電流表1隻：測量範圍0～1A,精度1.5級,用於觀測係統啟動電流及正常工作電流。
5.智能溫度儀5隻：采用PT100傳感器，測量壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、壓縮機吸氣口溫度以及環境溫度。
6.真空壓力表3隻：測量範圍為-0.1～0.9MPa,可顯示係統低壓側、高壓側及冷凝後的壓力。
7.故障模擬設置係統1套：通過閥門的調節或開關切斷電路來設置製冷係統的故障。
8.直冷式電冰箱製冷係統流程圖1套：印有製冷係統流程圖，並設有相應的測量儀表。
9.電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
四、電冰箱製冷係統實訓考核裝置實訓項目
