上海红桃视频app研製的MY-512D變頻空調冰箱製冷製熱實訓考核裝置對於教

一、MY-512D 變頻空調冰箱製冷製熱實訓考核裝置概述

    本裝置是根據教育部振興21世紀職業教育課程改革和教材建設規劃要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校，職業學校的製冷技術、家用製冷設備原理與維修，冷庫與冷藏技術、製冷設備維修工等教學實訓裝置。培養掌握空調與製冷技術相關專業理論知識和專業實踐技能，從事空調、製冷設備、安裝、調試、維護、維修、技術管理等方麵的技能應用型人才。

    實訓裝置也適合技工學校，職業培訓學校，職教中心、製冷類專業《製冷設備維修工（初、中、高級）》、 《家用製冷設備原理與維修》、 《製冷空調裝置操作安裝與維修》、 《小型製冷與空調裝置》等課程。

二、實驗目的

1、了解空氣作為空調冷熱源的機理。
2、掌握變頻式熱泵機組的工作原理
三、實驗內容和要求

（一）本裝置開機及運行時需要特別控製兩個方麵：
1、板式換熱器：由於水係統在運行前板式換熱器已充滿水，若水泵不運行，在作為蒸發器時會凍壞板式換熱器，作為冷凝器時會使冷凝壓力過高，影響係統的正常運行。所以在運行前和運行中一定要確保水是流動的。盡管我們在設計時考慮到這個問題，在電控製係統中加了聯動控製。
2、變頻器：本裝置對壓縮機加了變頻器，用以改變製冷量。為了保證壓縮機的安全運行，在啟動壓縮機時應全頻啟動，然後再改變頻率。但壓縮機的運行頻率不應低於20Hz，以免過低頻率運行影響壓縮機的潤滑係統，損壞壓縮機。
（二）1、開機：
    合上總電源；
    打開水泵；
    考慮到壓縮機的安全運行，再開機時應使其頻率達到正常值50Hz，然後再進行變頻調節，變頻器調節最小不低於20Hz；
2、關機：
    關閉壓縮機；
    關閉水泵；
    關閉電源。
（三）1、製冷、熱量的計算：
    Q＝1.163G(t₁－t₂)
式中：Q——製冷、熱量，W；
    G——通過板式換熱器水流量，kg/h；
    t₁——板式換熱器進口溫度，^oC；
    t₂——板式換熱器出口溫度，^oC
2、性能係數COP的計算：
    COP＝Q/P
式中：Q——製冷量，kW；
    P——輸入功率，kW。

五、實訓項目：

初級技工基本技能實訓

1、製冷係統專用工具的基本操作

2、製冷係統管件焊接

3、製冷係統的檢漏

4、製冷係統的抽真空與充注製冷劑

中級技能實訓（設計、安裝、調試及檢修）

5、變頻空調係統調試

6、直冷式電冰箱係統調試

7、間冷式電冰箱係統調試

8、冰箱製冷係統故障

9、變頻空調製冷係統故障

10、電冰箱檢測與故障分析

11、變頻空調檢測與故障分析

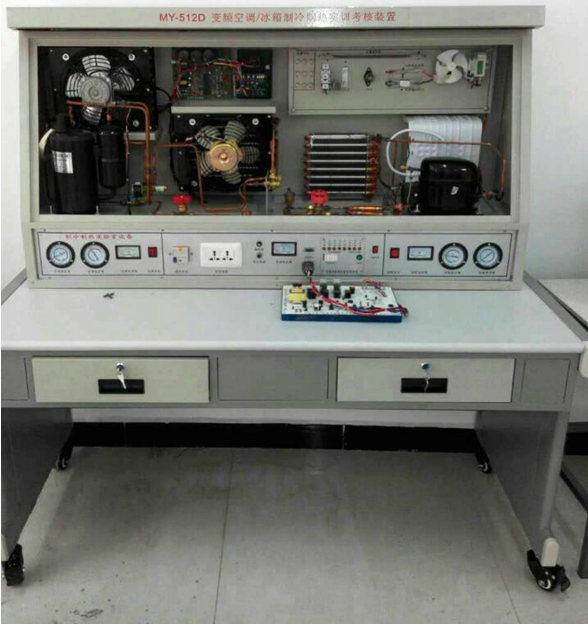

六、MY-512D 變頻空調冰箱製冷製熱實訓考核裝置特點：

1、係統集模擬空調、模擬冰箱與一體，采用真實的製冷機組，滿足實際的教學要求。

2、該裝置配置了2套係統，空調係統和冰箱係統，同時可滿足對冰箱空調的實訓操作考核的要求。

3、整體實訓裝置集空調、冰箱的製冷係統、電氣控製係統、故障模擬係統於一體，係統真實完整，結構清晰、緊湊，與實際空調、冰箱製冷係統、電氣係統一致。

4、實訓裝置直觀展示了熱泵型分體空調的係統結構、工作原理、可清晰的看到製冷循環係統結構和主要部件的實物，係統還配有交流電壓表、交流電流表、溫度表、真空壓力表等。管路中還設有視液鏡可觀察製冷劑狀態，高壓管路為紅色部分，低壓管路為藍色部分。

5、可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的範圍，並進行排故等。
