MY-207A通用維修電工技能實訓考核裝置照明電路日光燈電路實驗的

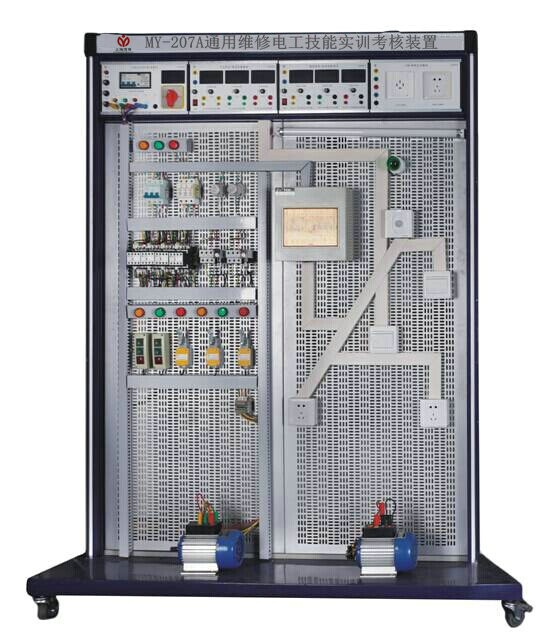

一、MY-207A 通用維修電工技能實訓考核裝置-概述：

    本裝置主要由鋁合金實訓台架和網孔板組成。學生通過實訓線路進行元器件的布局安裝，接線全部由學生自行完成，有利於培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件，也可作為電工考證的考核設備。

二、技術參數：

1、工作電源：AC 380（1±10％）V；

2、環境溫度：-10°C ~ +40°C；

3、相對濕度：<85％（25°C）；

4、裝置容量：<1.5KVA；
5、重量：100kg；

6、外形尺寸：雙工位1500×750×1750 （mm）。
三、照明電路-日光燈電路實驗實驗

（一）實驗目的：
1、了解日光燈電路的工作原理。
2、掌握日光燈電路的接線方法。
3、熟悉電氣控製櫃及采用線槽布線的布線工藝。
4、熟悉各元器件的工作原理及構造。
（二）實驗內容：

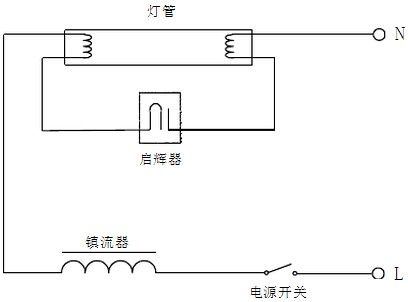

    日光燈電路參考原理圖如圖1.1.1所示。

日光燈電路參考原理圖（1）

（三）實驗器材：
    AC220V/50HZ電源，220V/20W日光燈管1根，啟輝器1隻，整流器1隻，鈕子開關1個，導線及工具若幹。
    注：所用元器件、電源實訓櫃均有配備，請根據實訓實際情況自行選用。
四、工作原理：

    日光燈電路由燈管、鎮流器及啟輝器三部分組成。鎮流器是一個帶鐵心的線圈。啟輝器是一個充有氖氣的小玻璃泡，裏麵裝有兩個電極，一個固定不動的靜觸片和一個用雙金屬片製成的U形動觸片。日光燈管內充有稀薄的水銀蒸汽。當水銀蒸汽導電時，就發出紫外線，使塗在管壁上的熒光粉發出柔和的光。由於激發水銀蒸汽導電所需的電壓要比220伏特的電源電壓高得多，因此日光燈在開始點燃時需要一個高出電源電壓很多的瞬時電壓。在日光燈點燃後正常發光時，燈管的電阻變得很小，隻允許通過不大的電流，電流過強就會燒壞燈管，這時又要使加在燈管上的電壓大大低於電源電壓。這兩方麵的要求都是利用跟燈管串聯的鎮流器來達到的。
    當開關閉合後，電源把電壓加在啟輝器的兩極之間，使氖氣放電而發出輝光，輝光產生的熱量使U形觸片膨脹伸長，跟靜觸片接觸而使電路接通。於是鎮流器的線圈和燈管的燈絲中就有電流通過。電路接通後，啟輝器中的氖氣停止放電，U形觸片冷卻收縮，兩個觸片分離，電路自動斷開。在電路突然斷開的瞬時，鎮流器的兩端就產生一個瞬時高電壓，這個電壓和電源電壓都加在燈管兩端，使燈管中的水銀蒸汽開始導電，於是日光燈管成為電流的通路開始發光。在日光燈正常發光時，與燈管串聯的鎮流器就起著降壓限流的作用，保證日光燈的正常工作。
