城市軌道交通實驗室有哪一些設備？

一、摘要：為了適應各級城市軌道交通行業的快速發展和技術進步，中國對城市軌道交通進行了大量的探索和努力，對城市軌道交通再生製動的研究基礎上，設計了立足於教學和科研前期實驗的再生製動實驗平台，是城市軌道交通供電實驗室的重要組成部分。同時不斷需要各省市的高校對此類人才的專門培養。為了滿足市場需求，培養更多的城市軌道交通供電優秀人才，建立城市軌道交通供電實驗室是十分必要的。

二、城市軌道交通實驗室多有那一些設備？
1、城市軌道交通信號控製及運營管理仿真實訓係統：
“城市軌道交通CBTC信號控製及運營管理仿真實訓係統”是采用主流的城市軌道交通CBTC信號係統架構組成及技術路線開發的一套半實物、分布式仿真實訓係統。主要用於城市軌道交通運營管理人員、信號操作和維修維修人員、司乘人員全麵理解和掌握信號係統結構，了解控製中心設備、聯鎖設備、ATP/ATO車載及軌旁設備組成、原理和功能等方麵的知識，並通過參與實訓練習，掌握設備的安裝、調試、維護、運行等應用技能。
該實訓係統性能穩定，提供友好的用戶接口，軟件和硬件組成均采用模塊化開發，具有接口和功能的可擴展性。係統可與實物展示沙盤和小車模擬係統連接，控製和模擬微縮城市軌道交通設備模擬線路運行情況，也可以實現虛擬或沙盤線路上的列車模擬駕駛、行車調度信號、指揮係統和調度係統的模擬訓練。
係統以“對學生職業技能的培養和職業素質的養成”為基本思路進行產品設計，以“教、學、練、考”為主線，基於工作過程構建實訓課程體係，按照真實的工作場景、真實的設備和界麵、真實的作業流程構建實訓場地，滿足學生實訓環境及工作環境全真模擬的要求。

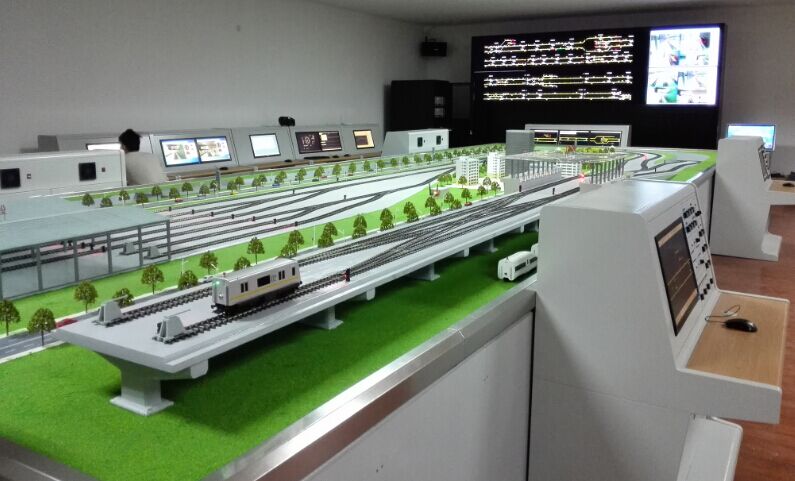

2、城軌沙盤展示平台係統：
城軌實物沙盤展示平台係統由沙盤台體、軌道線路模型、信號設備模型、道岔及轉轍機模型、車站模型、綠化裝飾、車輛模型、無線控車通信模塊以及信號設備與沙盤模型的接口組成。沙盤電子係統能滿足24小時不間斷運行，能夠適應0~50℃及不高於95%相對濕度的環境。展示平台設計的4個城軌車站、1個車輛段是以已經開通運營的真實地鐵線路為原型，車站站型和線路條件參照真實情況進行按比例縮小仿真設計製作。為實現在有限台麵上布置更長的正線線路，本方案設計的實物沙盤形狀為U形。
沙盤信號設備可與正線/車輛段聯鎖仿真係統、室外設備仿真器係統相連接，聯鎖係統可以采集沙盤上的軌道占用/出清狀態、道岔位置、信號機燈絲狀態，沙盤轉轍機和信號機均可由聯鎖係統驅動動作。
3、OCC調度中心綜合仿真實訓係統：
調度中心仿真係統采用與主流地鐵信號係統OCC相同的人機界麵和符號集顯示方式，
有綜合顯示大屏、大屏接口工作站、中央ATS服務器、調度員工作站HMI、中央操作員工作站CLOW、培訓模擬器、調度中心報表打印機、通信接口服務器FEP
4、車站級軌旁仿真係統：
   車站級軌旁仿真係統設備是基於城市軌道交通主流ATC軌旁係統架構及設備研發的一套服務於用戶培訓的分布式仿真係統。該係統采用先進的分布式仿真技術，將地理位置上獨立分布的不同軟硬件設備有效整合，構建成一套實物與仿真模擬設備相結合的車站級軌旁ATC仿真係統。車站級軌旁仿真設備組成：
有正線聯鎖設備仿真器、車輛段聯鎖設備仿真器、室外設備仿真器、軌旁ATP設備仿真器、集中站/非集中站的本地操作員工作站LOW、車輛段聯鎖仿真上位機等係列設備。
5、車載仿真係統：
車載仿真係統具備和主流地鐵線路所使用的相同的人機交互界麵HMI和功能近似的車載ATP設備仿真器、車載ATO設備仿真器設備。列車模擬駕駛實訓器能夠模擬城市軌道交通車載信號係統真實外部傳感器環境和車輛接口環境，能夠仿真模擬司機駕駛台指示燈、按鈕、開關、司控器，能提供逼真的人機交互界麵HMI向駕駛員實時反饋列車狀態信息，能夠實現自動列車超速防護、自動駕駛、站台自動精確停車等功能。
車載仿真係統可以對城軌列車司機和車載信號設備操作維護人員進行下列模擬實訓工作：利用仿真車載ATP/ATO係統主機對車載信號設備操作維護人員進行設備的工作原理、設備組成、基本操作、故障識別與排查的培訓；通過模擬故障注入訓練提高信號維修人員發現和處理故障的能力，考核維修人員的工作水平；培訓設備可模擬車載ATP、ATO係統和設備的運行情況，配合駕駛台指示燈和司機顯示單元HMI，可進行車載信號係統的駕駛模式管理、列車定位、超速防護、自動駕駛、車門監督與控製、扣車/越站、退行監督等功能的演示和操作體驗；對列車駕駛員進行培訓，進行模擬駕駛操作，使其了解車載信號相關知識及操作方法。車載仿真係統設備組成：
該係統有車載ATP設備仿真器、車載ATO設備仿真器、列車模擬駕駛實訓器。
