-適合高等、中等職業技術院校加工製造類的電子電器應用與維修專業，信息技術類電子技術應用專業的《液晶彩色電視機原理與維修》、 液晶彩色電視機維修實訓》課程的教學與實訓，也適合技工學校電子類專業《液晶彩色電視機維修》課程的實習，還可用做職業技能鑒定部門和職業培訓機構家電維修中級、高級班的培訓考核設備。

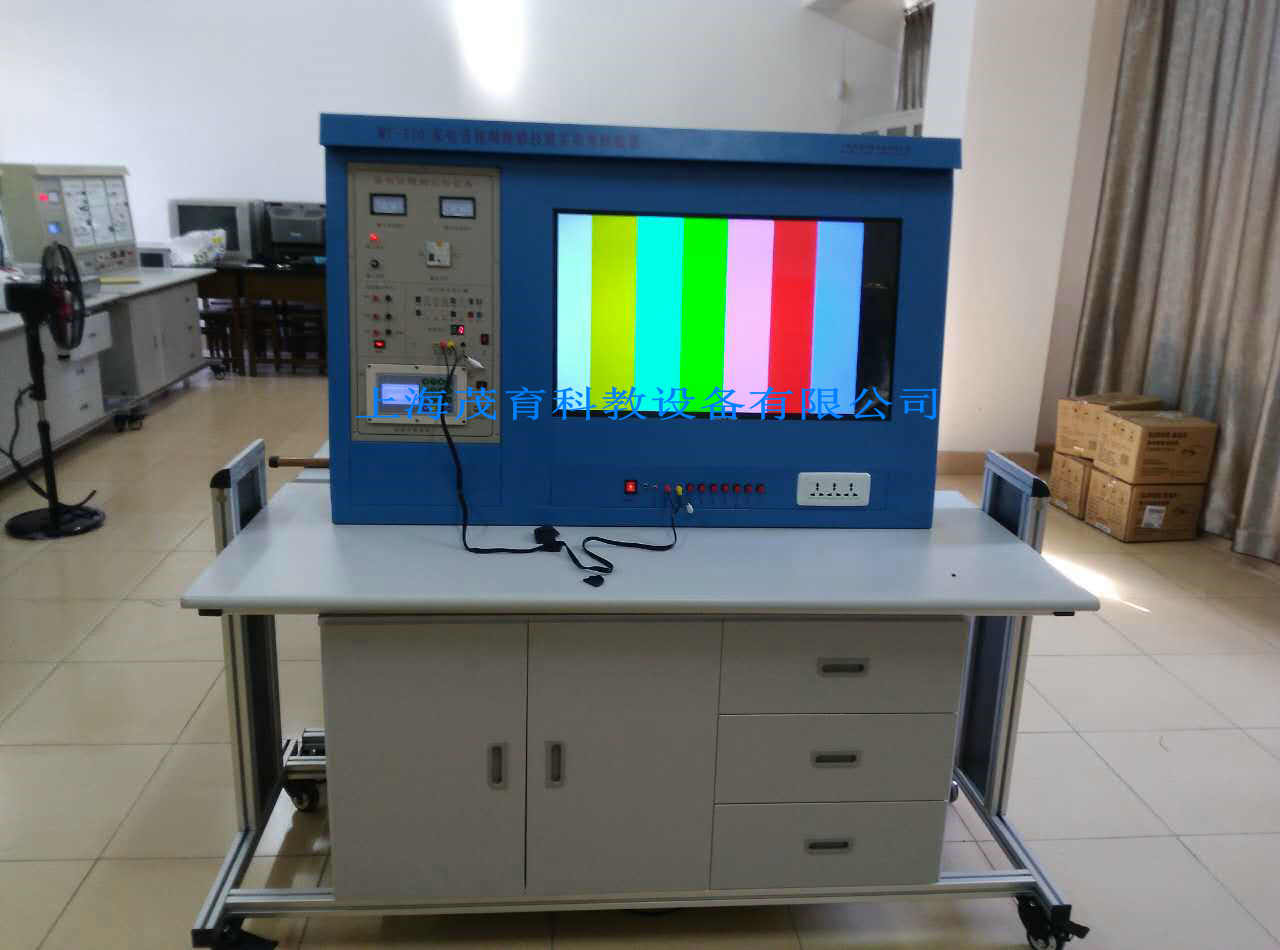

本實訓裝置液晶彩電電路板具有線路簡潔、功能強大、性能優良等特點。具有如下特點：
1）采用敞開式實訓板，板上有完整的安裝線路圖、測試點、調整點，布局合理，插接方便；
2）具有漏電、短路、過載保護裝置，彩電電源采用冷底板並備隔離變壓器雙重保護，內置式行輸出變壓器避免高壓觸電危險，在單元板上配有行電壓、行電流輸出表頭顯示；
3）用儀表調整，清晰度、靈敏度、穩定度高於常規家電實驗台；
4）調諧部分增加了手動調節功能，故實驗十分方便。
5）為滿足各學校需求，在彩電實訓電路板增設了智能考核裝置。故障點由教師計算機根據考核要求設置，通過考核係統傳送到學生的敞開式彩電實訓單元，學生使用計算機或者單片機答題器進行答題。
二、實訓內容：
1）液晶電視中各主要元器件的基本結構及基本工作原理
2）認識液晶電視機各主要單元電路的組成，理解其基本的工作原理
3）電子調諧器的測量與分析
4）遙控及本機鍵盤控製測量與分析
5）視頻信號處理流程測量與分析
6）音頻信號處理流程測量與分析
7）AD模數轉換控製測量與分析
8）開關穩壓電路測量與分析
9）逆變器背光驅動電路測量與分析
三、技術參數：
1、 液晶電視技術參數：
1）顯示器尺寸：32；
2）對比度：600：
3）分辨率：1366×768；
4）反應時間：<16ms；
5）屏幕亮度：1000cd／m2；
6）視角：>160度；
7）畫麵縱橫比：16：9；
8）製式：NTSC／PAL／SECAM；
9）輸入：YpbPr；YcbCr；
10）音頻：SRSWOW三維空間環繞音效；
11）工作電源：AVll0—240V 50／60Hz；
12）色彩數：1677萬；
13）像素：1677萬。
2、實訓台電源配置：
1）固定交流電源：額定電壓220V；額定電流6A；
2）可調交流電源： 電壓範圍0～250V，額定電流為1A；
3）直流電源輸出：0～30V，0～2A(連續可調)；
4）交流電源：二插式隔離電源插座一組，二插式常規電源插座一組；
5）I/O通訊板：設置故障點；
6）設置故障點：設置設備故障；
7）絕緣電阻：≥10MΩ；
8）抗電強度：1500V／60s；
9）漏電保護動作電流：≤30mA、≤0．1 s。
3、實訓桌整體參數：
1）輸入電源：AC 220V±10％ 50Hz；
2）外形尺寸：長(mm)X寬X高=1500×700×780；
3）實訓台材料：主體板材為三聚氰胺板；
4）工作溫度：0～35℃；
5）工作濕度：20％～80％；
6）安全保護：
①漏電保護動作電流：≤30mA、 ≤0．1S；
②具有過壓、過流、過載、漏電保護措施，符合國家相關標準；
7）環保要求：材料選用符合國家相關環保標準。
