汽車示教板適用於各類院校汽車專業學員實操技能的培訓考核,真實的汽車零部件充分展示車門控製係統組成結構，電動窗控製係統、電動後視鏡係統、中控門鎖係統、防盜係統等,可對係統進行結構和控製係統的認識實訓,汽車示教板上繪有完整的車門控製係統電路圖，可直觀學習係統的工作原理,汽車示教板上安裝有與部件一一對應的檢測端子，可使用檢測儀器實時檢測工況，測量出電壓、阻值、電流、頻率等信號參數。

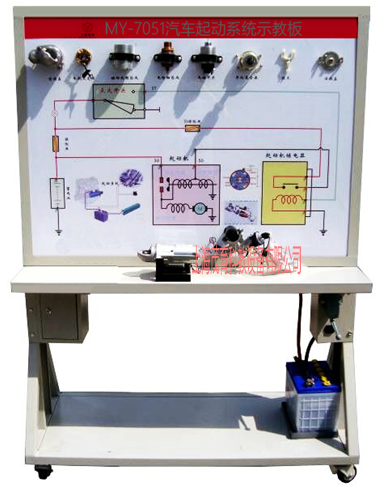

一、MY-7051 汽車起動係統示教板介紹
本設備是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用汽車充電係統實物為基礎，充分展示汽車充電係統的組成結構和工作過程。可起動運行及檢測充電係統，通過起動係統示教板的演示，可清楚了解內部的結構與功能，便於學生較快地掌握起動係統的構造和原理，提高學生對起動係統的初步認識，使學生了解起動係統起到更直觀更深入的教學目的。適用於學校對汽車充電係統理論和維修實訓的教學需要。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
1、真實可運行的充電係統，充分展示汽車充電係統的組成結構。
2、打開點火開關，觸發三相電機運行，帶動發電機工作，充電指示燈滅，蓄電池端電壓升高，真實演示汽車充電係統的工作過程。通過麵板上的電流表、電壓表可觀察充電電流和蓄電池電壓的數值。
3、示教板麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車充電係統的工作原理。
4、示教板麵板上安裝有發電機總成分解部件，可直觀認識發電機的組成結構。
5、示教板麵板上安裝有檢測端子，可直接在麵板上檢測汽車充電係統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
6、示教板麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌麵，方便放置資料、輕型檢測儀器等。
1、外形尺寸：（約）：1240×600×1700mm(長×寬×高)
2、動力電源：220V交流電壓；
3、工作電壓：12V直流電壓；
4、工作溫度：-50℃～50℃；
5、蓄電池：60AH/12V
6、三相異步電動機：（1）電 壓：AC 220V/380V， （2）功 率：2.2KW，（3）轉 速：1420r/min
7、鋼管：40*40*3mm
8、機櫃：1.5mm冷板衝壓成形，
9、移動腳輪：100*60mm
該設備采用全新大眾帕薩特B5 ABS製動係統實物製作，充分展示ABS製動係統的組成結構和工作過程。
適用於學校對ABS製動係統理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
1. 真實可運行的ABS製動係統，充分展示ABS製動係統的組成結構和工作過程。
操作控製各類開關，可演示動ABS製動電控係統（電磁閥工況等）工作過程。
2. 示教板麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電路圖和實物，認識和分析動變速器電控係統的工作原理。
3. 示教板麵板上安裝有檢測端子，可直接在麵板上檢測ABS製動係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4. 設備安裝有診斷座，可連接專用或通用型汽車解碼器，對ABS製動係統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
5. 設備麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塑工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌麵，方便放置資料、檢測儀器等。
6. 設備工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
外形尺寸：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
移動腳輪：100*60mm
MY-8099 桑塔納3000整車電器示教板簡介：
本實驗台以桑塔納3000整車電器係統實物為基礎，由移動台架、示教麵板二部分組成。適用於中高等職業學院和培訓機構的汽車全車電器係統構造與維修實訓教學，能夠滿足對全車電器係統的結構、工作原理、故障設置及診斷的教學需要。本實驗設備操作方便，安全可靠，易於維護。
燈光係統、儀表係統、防盜係統、點火與噴射係統、起動係統、充電係統、發動機電控係統、喇叭係統、電動車窗係統、電控門鎖及後視鏡係統、雨刮係統、音響係統、故障設置係統、移動台架等。
一、展示功能：
1、把整車電器係統部件按原車基本位置順序排列，不同的部件都標有名稱，充分展示整車電器係統的結構和工作原理。
2、彩色完整的整車電器係統結構組成圖和電路原理圖，便於對整車電器係統的結構組成和電路的工作原理教學。
二、動態運行功能：
在整車電器基礎上，配備各相關輔助控製裝置，可如原車一樣實際演示起動、充電、燈光、儀表、雨刮、中控門鎖、車身防盜、電動窗、音響係統等全套整車電器設備的工作原理和過程；
三、檢測功能：
通過外接式的檢測端子，可無損線束直接在麵板上進行各傳感器、執行器和電路參數的檢測與分析；數字電壓表可代替萬用表測量相關的電壓值。
四、實時顯示功能：
儀表顯示單元實時顯示發動機的各項數據，LED燈顯示或執行器的工作狀態，高精度數字電壓表實時顯示各傳感器或執行器的電壓值等；
五、故障設置與考核功能：
通過集成電路故障設置器，可對所有係統電氣斷路故障和虛接故障二種典型故障類型進行設置。便於通過設置故障，由學員進行相關的測量、分析，進行故障的診斷和排除，達到良好的考核功能。
產品工藝：
一、麵板工藝和特點
麵板具有耐較大溫差（-30～60℃），耐磨，防潮，耐腐蝕，不易變形，壽命長等特點。
1、采用10mm厚優質高密度PVC板作底板。
2、采用進口優質高強度高粘性的底膜材料，德國激光噴描技術成型，彩色內容具有極高的清晰度，具有耐磨不易退色等特點。
二、麵板櫃使用優質冷軋鋼板折彎成型，無縫焊接。麵板櫃與移動台架為可分離結構，便於拆裝。
三、台架采用國標管材，無縫焊接。台麵及側板使用優質冷軋鋼板折彎成型。
四、金屬表麵采用高溫噴塑處理，漆麵堅固美觀。
