機床夾具設計陳列櫃運用與設計

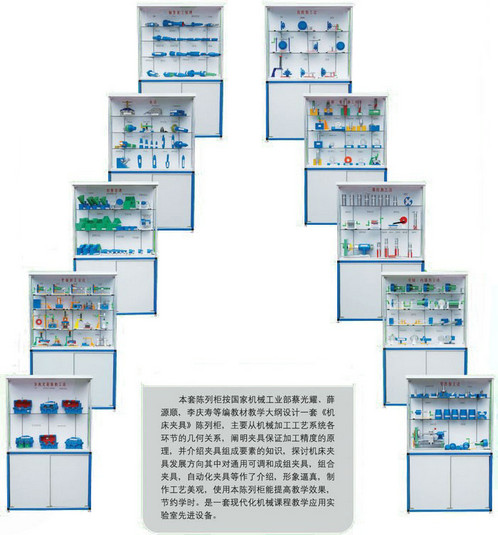

上海红桃视频app（yù）公司獨立開發設計的機床夾具設計陳列櫃按國家機械工業部編寫的教材教學大綱設計一套《機床夾具》陳列櫃、主要從機械加工工藝係統各環節的幾何關係，闡明夾具保證加工精度的原理，並介紹夾具組成要素的知識、探討機床夾具發展方向其中對通用可調和成組夾具，組合夾具，自動化夾具等作了初步介紹和認識。這套陳列櫃共分十個櫃。模型材料采用工程塑料製作，板麵附有必要文字說明，演示形象逼真，製作工藝美觀，使用本陳列櫃提高教學效果，是一套現代化模具設計課程應用陳列室設備。
機床夾具設計陳列櫃共分十個櫃，每個櫃子都有獨立的演示與控製：

(木櫃)

(鐵櫃)

  第一櫃、機床夾具及功能：車具的工作原理、銑床夾具的工作原理、液壓銑鍵榴夾具、彈簧心軸、車床改拉床的夾具。
  第二櫃、工作的基本定位要求：平麵幾何體的六點定位、軸類幾何體的六點定位、盤類幾何體的六點定位、軸類工件定位時的支承點的布置、支承板、可調支承（ 3 件）、輔助支承、 V 形塊的結構形式、（ 4 件）。 V 形塊的應用。
  第三櫃、工件的夾緊：雙向夾緊工件的壓板機構、自夾機構、斜楔組合夾緊機構、鉤形手轉位壓板、萬能自調壓板、快速螺旋夾緊機構、螺旋壓板機構、圓偏心夾緊機構。
  第四櫃、定心夾緊機構：虎鉗式定心夾緊機構（ a ）、虎鉗式定心夾緊結構、斜楔式滑柱定心夾緊機構、偏心式定心機構、彈簧夾頭和心軸（ a ）、彈簧夾頭和心軸（ b ）、 V 形彈性盤定心機構（ a ）、 V 形彈性盤定心機構 (b) 。
  第五櫃、夾具的傳動裝置：固定式雙作用活塞式氣瓢（ a ）、固定式雙作用活塞式氣瓢（ b ）、車床用固定式氣缸、氣動用管接頭（ a ）、氣動用管接頭 (b) 、氣動用管接頭 (c) 、手動轉閥、導氣接頭的結構、腳踏式氣閥。
  第六櫃、專用夾具的設計方案：主軸連接式車具（ a ）、主軸連接式車具 (b) 、固定式鑽楔、翻轉式鑽楔、雙孔鑽床夾具、加工雙孔的鑽模、工藝孔的應用、直線進給銑具的工作原理、機床夾具的裝配。
  第七櫃、氣動夾具實例：氣動夾緊裝置、調速器、氣動卡盤的傳動裝置、活塞式分離傳動部件、固定在床頭箱前端上的氣動夾具、單向作用薄膜氣缸、活塞式組合氣缸。
  第八櫃、分度裝置的夾具件：立軸式通用轉台、臥軸式通用轉台、分度對定機構的手動操縱機構（ a ）、分度對定機構的手動操縱機構（ b ）、分度對定機構的手動操縱機構（ c ）、使用鑽床夾具加工均布小孔。
  第九櫃、典形組合夾具：模塊化銑鏜床夾具、組合夾具裝置、齒輪室蓋翻轉式鑽床組合夾具、鑽床半自動化夾具。
  第十櫃、現代機床夾具發展：按零件槐相性歸組（ 4 ）件、通用可調鑽模、成組車床夾具、快速調整機構（ a ）、快速調整機構（ b ）、斜楔夾緊機構。
  機床夾具設計陳列櫃不僅可以用於教學、還可用於展覽，外部的有機玻璃結構，可以直觀的看到內部模型的演示過程。如需了解更多關於機械陳列櫃的有關信息，請繼續關注我公司的更新，或來電谘詢。
