單麵CAN-BUS多路傳輸示教儀,單麵多路傳輸示教台

單麵CAN-BUS多路傳輸示教儀

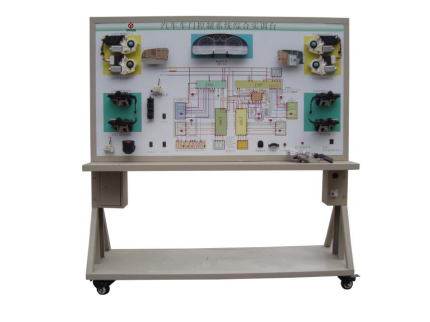

一、單麵CAN-BUS多路傳輸示教儀簡介
     該設備采用 全新 大眾帕薩特汽車車身CAN總線係統，包含電動窗、中控門鎖及後視鏡係統實物為基礎，充分展示汽車車身CAN總線係統，包含電動窗、中控門鎖及後視鏡係統的組成結構和工作過程。
適用於學校對汽車車身CAN總線係統，包含電動窗、中控門鎖及後視鏡係統理論和維修實訓的教學需要。
二、單麵CAN-BUS多路傳輸示教台功能特點

1.真實可運行的汽車車身CAN總線係統，包含電動窗、中控門鎖及後視鏡係統，充分展示汽車電動窗、中控門鎖及後視鏡係統的組成結構。
2.操縱電動窗開關、中控門鎖開關及後視鏡開關，可真實演示汽車車身CAN總線係統，包含電動窗、中控門鎖及後視鏡係統的工作過程。
3.示教板麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車電動窗、中控門鎖及後視鏡係統的工作原理。
4.示教板麵板上安裝有檢測端子，可直接在麵板上檢測汽車電動窗、中控門鎖及後視鏡係統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌麵，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、單麵CAN-BUS多路傳輸示教裝置技術規格

    外形尺寸（約）：1740×600×1700mm(長×寬×高)
    外接電源：交流220V±10% 50Hz
    工作電壓：直流12V
    工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
移動腳輪：100*60mm
四、基本配置(每台)

序號	名       稱	規格型號	單位	數量
1	檢測控製麵板	裝有各種檢測端子，彩色電路圖和工作原理示意圖；麵板：1700*900*4mm	套	1
2	舒適控製單元(ECU)	全新	套	1
3	組合儀表		套	1
4	點火開關		個	1
5	診斷座	OBDⅡ	個	1
6	電動窗總開關		套	1
7	前左右車門電腦		套	1
8	後左右車門電腦		套	1
9	前左右電動窗開關		套	1
10	後左右電動窗開關		套	1
11	前左右門鎖		套	1
12	後左右門鎖		套	1
13	後視鏡調節開關		套	1
14	左右電動後視鏡		套	1
15	保險絲盒		個	1
16	移動台架(帶自鎖腳輪裝置)	1740×600×1700mm(長×寬×高	台	1
17	故障模擬與排除裝置		套	1
