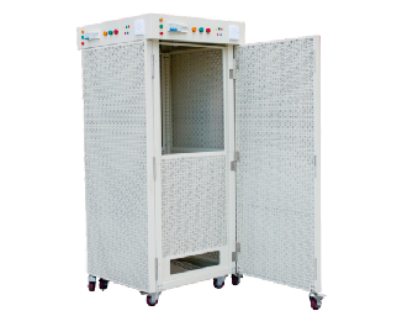

開放式電氣實訓平台,開放式電氣實訓裝置,開放式電氣實訓櫃

一、概述
開放式電氣實訓平台是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研製和開發的產品。該實訓考核設備是按高等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控製、電氣技術應用和電子電器應用與維修等專業和非電類專業的《電工技術》、《電工基本技能》、《直流電機控製》、《電工測量與儀表》、《電機與電氣控製》、《PLC綜合控製》、《電動機控製電路》、《電力拖動控製電路》、《電力電子技術》等相關專業模塊的職業能力教學與實訓，並兼顧了中等職業學校的教學要求。
二、技術參數
1、工作電源：三相五線製 AC 380 V±10% 50 Hz；
2、設備外形尺寸：長×寬×高＝850mm×800mm×1800mm（±5%）；
3、台架材料：櫃式鋼結構；
4、整機消耗視在功率：≤1 KVA；
5、安全保護措施：具有接地保護、漏電過載保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
三、結構配置
開放式電氣實訓平台能通過相應的實訓組件組成多種簡單或複雜的電氣控製係統完成教學和實訓。
實訓輸出電源：輸出用戶實訓所涉及到的電源由安全式插座或三相四線製插座輸出。
A麵實訓區：該麵為實訓裝置的正麵，為全網孔覆蓋設計，能夠保證實訓所用到的元件都能任意安裝到該麵堅固牢靠。
B麵實訓區：該麵為實訓裝置的反麵，同A麵一致，由全網孔板覆蓋，A\B麵實訓區為該設備的門，門底部裝有一個萬向輪，打開角度為0～90°，可以通過開合角度的不同可以與該實訓麵相鄰的左或者右的實訓麵進行組合。
模塊放置區：該區域可安裝、放置多種實訓模塊，如控製器模塊、元件模塊等。
C麵實訓區：該區域是全網孔覆蓋設計，可安裝放置模塊，也可作為整個實訓最終的控製對象。該C麵與模塊放置區為一個整體，整體可自由拆卸，拓展為其他功能。
電機放置區：內部可存放多個電機。
四、實訓項目
1) 住宅電氣照明控製單元的安裝；
2) 多住戶照明配電裝置安裝；
3) 樓道照明燈具安裝；
4) 聲控照明燈安裝；
5) 日光燈安裝；
6) 防爆燈具的安裝；
7) 風扇及插座的安裝；
8) 單相電度表的安裝；
9) 直接式三相有功電度表的安裝；
10) 配電流互感器的三相有功電度表的安裝；
11) 電流互感器與電流表完全星形接線測量三相電流；
12) 電流互感器與電流表不完全星形接線測量三相電流；
13) 一隻電壓表測量三相電壓的接線；
14) 單相電機的正、反轉控製；
15) 單相電機的調速控製。
16) 日光燈電路的連接；
17) 兩隻開關控製一盞燈電路的連接；
18) 1燈、1插座電路的連接；
19) 兩分路照明配電板電路安裝；
20) 電流表與電流互感器Y連接電路的安裝；
21) 電流表與電流互感器V連接電路的安裝；
22) 三相有功電度標與互感器電路連接測量三相有功功率；
23) 用三相電度表直接測量三相有功功率；
24) 電壓換相開關與電壓表連接測量三相電壓。
25) 工廠電氣控製箱電路的安裝；
26) 交流異步電動機的點動控製電路連接；
27) 交流異步電動機的單向連續轉動的控製電路連接；
28) 三相異步電動機直接起動、停車的控製電路連接；
29) 接觸器聯鎖的三相交流異步電動機正、反轉控製電路的連接；
30) 按鈕聯鎖的三相交流異步電動機正、反轉控製電路的連接；
31) 按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控製電路的連接；
32) 三相交流異步電動機Y-△（手動切換）啟動控製電路的連接；
33) 三相交流異步電動機Y-△（時間繼電器切換）啟動控製電路的連接；
34) 定子繞組串聯電阻啟動控製電路的連接；
35) 三相交流異步電動機能耗製動控製電路的連接；
36) 三相交流異步電動機反接製動控製電路的連接；
37) 多台（3台及以下）電動機的順序控製電路的連接
38) 電動機的往返行程控製電路的連接；
39) 雙速電動機調速控製電路的連接；
40) 簡單的繼電器程序控製電路連接；
41) 普通車床控製電路的連接；
五、配置清單

序號	名稱	型號及規格	單位	數量	備注
1.	實訓櫃	850mm×800mm×1800mm（±5%）	台	1	鋼結構,帶自鎖腳輪,作為電氣控製係統的機械和電氣設備的安裝載體，設備可自由、靈活的布置、安裝。
2.	單相漏電開關	16A1P	隻	1
3.	單相電度表	DD282	隻	1
4.	漏電斷路器	NL18-20	隻	1
5.	日光燈套件	8W	套	1
6.	調光開關	220V	隻	1
7.	觸摸式開關	220V	隻	1
8.	聲控式開關	220V	隻	1
9.	單相插座	三孔一插	隻	2
10.	單相熔斷器	RT18-32	隻	2
11.	燈座	螺旋式	隻	7
12.	防爆燈	60W	隻	1
13.	風扇小電機		隻	1
14.	電機電容	1.5uF±5%400V AC	隻	1
15.	接線端子排	12個端子	隻	5
16.	單相電容運行異步電動機	120W	隻	1
17.	指示燈	AD58B-22D	隻	9
18.	按鈕	紅、綠	隻	8
19.	萬能轉換開關	LW5D-16D0723/3	隻	1
20.	電壓表6L2	450V	隻	2
21.	電流表6L2	5A	隻	2
22.	熱繼電器	NR2-25	隻	3
23.	三相電度表	DT8	隻	1
24.	電流互感器	LMK1-0.5 30/5A	隻	3
25.	交流接觸器	CJX2-0910	隻	6
26.	中間繼電器	JZ7-44	隻	2
27.	控製變壓器	BK2-150 380V/127V/36V	隻	1
28.	三相漏電開關	DZ47LE-32	隻	1
29.	三相空氣開關	DZ15-40/3902	隻	1
30.	三相電動機	180W/380V/0.4A	隻	2	其中一個帶速度繼電器
31.	三相雙速電機	380V	隻	1
32.	行程開關	LX19-001 AC380V DC220V 5A	隻	6
33.	整流橋	DBPC20-10	隻	2
34.	時間繼電器	輔助觸頭型	隻	2
35.	單相熔斷器	RT18-32/2P	隻	2
36.	杆式電阻	20W 8Ω	隻	3
37.	電線	42芯	卷	1
38.	三相熔斷器	RT18-32	個	2
39.	線繞電阻	8Ω 20W	個	3
40.	線槽		根	10
41.	線管	16、20	根	10
42.	明盒	86型	隻	6
