噴霧降塵模擬實驗平台,噴霧降塵模擬實驗裝置,噴霧降塵模擬實驗設

一、工藝流程

二、主要配置
噴霧降塵模擬實驗平台,噴霧降塵模擬實驗裝置,噴霧降塵模擬實驗設備主要包括粉塵投放裝置、通風及擴散裝置、測塵裝置、噴霧裝置及集塵裝置幾部分。利用本係統可以模擬隨風流擴散運移的粉塵環境，研究水基介質對不同煤種、不同粒徑煤塵噴霧捕捉能力的差異。
噴霧降塵實驗平台采用有機玻璃製作，由送風機段與風道、試驗艙主體、分析檢測係統等組成。
三、技術指標

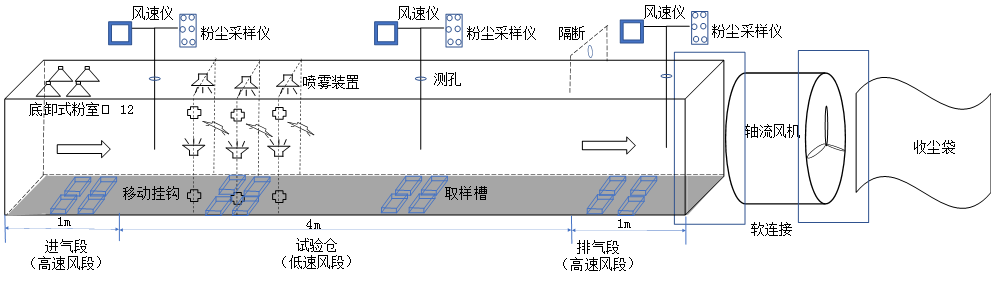

1、風道包含進氣段、試驗艙、排氣段。試驗艙長、寬、高分別為 4.0，1.0，1.0 m，厚度15mm，透明有機玻璃材質。設有粉塵添加、噴霧等設施，底部設置放水閥門，設有可上下移動隔斷。
2、進氣段、排氣段長度分別為1m。厚度15mm，透明有機玻璃材質。
3、風道內（隔斷）設置風向調節裝置、風速儀、離線取樣槽、粉塵采樣儀測口等；進風段安設12個底卸式粉室，確保試驗階段粉塵連續供給；試驗段下部安設可移動、可升降支架。風道尺寸滿足風道內流速可達0.1～10m/s，開啟軸流風機，調整頻率可改變平台內部風速，可在實驗平台中部開孔處使用便攜式風速儀對風速進行測試。
4、風機:低噪聲軸流風機，流量35000m3/h，轉速1450r/min。風機與風道采用軟連接，風量采用變頻調節。
5、試驗倉頂部及側幫安設貫穿風道長度的鋁合金支架，支架上分別安放6枚可移動噴頭掛鉤，共三組支架，間距0.5m，實現噴頭可在試驗段上方、側幫位置移動與變更角度。
6、粉塵采樣儀的基本構件一般由采樣頭、濾紙夾、空氣流量計、抽氣泵等部分組成。其工作原理：把控製電路的電源開關打開後，打開抽氣泵開關，此時抽氣泵內部形成真空，外部空氣流壓強明顯高於內部氣壓，這樣外部的含塵空氣靠內外壓強差的作用下被抽吸到濾紙上。再取出濾紙在天平上稱其質量，結合采樣前的濾紙質量，計算出采樣前後濾紙的增重，再讀取空氣流量計的讀數，通過公式直接計算出單位體積空氣的粉塵濃度。

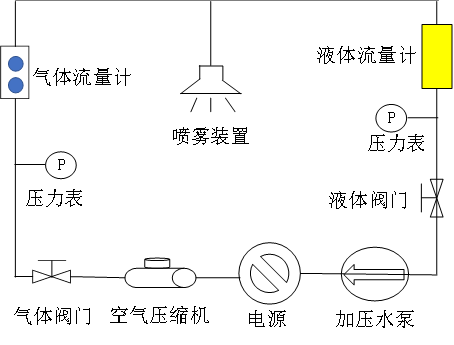

7、噴頭霧化形成模塊包括空氣壓縮機、高壓水泵、氣體及液體流量計。輸氣及輸水管線均采用直徑為12mm的空壓管，空壓機為實驗提供壓縮空氣，壓力範圍為0~0.8MPa；高壓水泵(型號QL380A)提供壓力水，壓力範圍為0~6.0MPa。由空氣壓縮機及水泵分別用空壓管連接壓力表和流量計，然後通過空壓管與霧化噴嘴(孔徑為1.5 mm)直接相連，通過調節氣壓閥和水壓閥，控製噴嘴的氣、水流量。
如圖所示：

噴霧降塵模擬實驗平台,噴霧降塵模擬實驗裝置,噴霧降塵模擬實驗設
