電動汽車充電樁模擬仿真實訓係統,電動汽車充電樁模擬仿真實訓裝
隨著電動汽車的市場投放量不斷增大,各地區提出了建設充電配套設施的目標,以便給電動汽車的快速發展提供最根本的配套保障.充電樁建設數量、布局會對電動汽車的應用範圍產生重要影響，是電動汽車能否實現大規模產業化及商業化應用的關鍵。按照國家電網公司的建設路線，電動汽車的能源供給模式將向著“慢充為主、快充為輔”的方向發展，因此加快交流充電樁的建設尤為重要，隨著充電裝置的不斷增加，不同廠家不同型號的充電樁的使用，對供用電人員認識提出了新的要求，建設典型應用充電裝置，對相關人員進行必要的培訓，提供對充電樁的原理講解和應急處理培訓很有必要。
3.4.2、實訓係統技術規範標準:
GB/T 18487.1-2015《電動車輛傳導充電係統 一般要求》
GB/T 18487.1-2015《電動汽車傳導充電係統 第1部分：通用要求》
GB/T 20234.1-2015《電動汽車傳導充電用連接裝置 第1部分：通用要求》
GB/T 20234.2-2015《電動汽車傳導充電用連接裝置 第2部分：交流充電接口》
GB/T 20234.3-2015《電動汽車傳導充電用連接裝置 第3部分：直流充電接口》
GB/T 18487.2-2015《電動車輛傳導充電係統 電動車輛與交流/直流電源的連接要求》
GB/T 18487.3-2015《電動車輛傳導充電係統 電動車輛與交流/直流充電機（站）》
GB/T 20234-2006《電動汽車傳導充電用插頭、插座、車輛耦合器和車輛插孔通用要求》
GB/T 17215.211-2006《交流電測量設備通用要求、試驗和試驗條件》
DL/T 621-1997《交流電氣裝置的接地》
JB/T 5777.4-2000《電力係統直流電源設備通用技術條件及安全要求》
GB 50966-2014《電動汽車充電站設計規範》
GBT 28569-2012《電動汽車交流充電樁電能計量》
GBT 29318-2012《電動汽車非車載充電機電能計量》
1）交流輸入配置D級防雷器，具備感應雷，防操作過電壓的保護功能。
2）交流回路中配置交流智能電能表，可對充電的電量進行計量，將計量信息分別上傳給充電樁智能控製器和用電采集終端。
3）充電樁智能控製器具備對充電樁運行狀態的綜合測量、控製和保護功能，如運行狀態監測、故障狀態監測、充電計量及計費以及充電過程中的聯動控製等。
4）配置LED屏與按鍵人機操作界麵，充電計費方式可設置按電量、按金額、按時間和自動充滿；充電過程中實時顯示時間、電量及充電信息。
5）配置運行狀態指示發光條，充電樁"待機"狀態無指示，紅燈常亮指示充電樁"充電"狀態；黃燈常亮指示充電樁"充滿"狀態。
6）配置射頻讀卡器，支持IC卡付費方式，按照"預扣費與實結賬"相結合的方式。
7）可配置充電樁後台管理係統，適用於充電網絡的運營和管理。
8）具備完善的通信功能，充電樁智能控製器通過接口獲取智能電能表的計量信息，完成充電計費和充電過程的聯動控製。
9）充電接口配置國際連接器插座，連接器插頭具有鎖緊裝置用於防止連接時意外斷開，並具備防誤操作功能。
10）可配置用戶卡管理係統，進行用戶卡充值、扣費、退卡等操作。
3.4.4、電動汽車充電樁模擬仿真實訓係統,電動汽車充電樁模擬仿真實訓裝置
主要技術性能指標:
（1）環境條件:
a）工作溫度：－20℃～＋50℃，特殊區域可定製；
b）相對濕度：5％～95％；
c）海拔高度：≤2000米。
（2）電源條件:
a）交流電壓：220V±20％；
b）交流頻率：50Hz±1Hz。
（3）結構性能:
a）充電樁采用堅固的金屬外殼。
b）充電樁的外殼防護等級不低於IP54。
c）結構上防止手輕易觸及帶電部分。
（4）保護性能:
a）三防（防潮濕、防黴變、防鹽霧）保護：充電樁內印製電路板、接插件等電路進行防潮濕、防黴變、防鹽霧處理，以保證充電樁在室外潮濕、含鹽霧的環境下正常運行。
b）防鏽（防氧化）保護：充電樁的鐵質外殼、支架和零件采用雙層防鏽處理，非鐵質的金屬外殼具有防氧化保護膜或進行防氧化處理。
c） 防風保護：安裝在室外平台上的充電樁以及暴露在外的部件，能承受GB/T 4797.5-1992中表9規定的不同地區、不同高度處相對風速的侵襲。
d）防盜保護：充電樁外殼門裝有防盜鎖，固定充電樁的螺栓是在打開外殼的門後才能安裝或拆卸。
（5）安全性能:
a）充電樁的連接器保證操作人員在正常使用時不會觸及到帶電部件，同時保證帶電部件不會接觸到連接器的外殼。
b）充電樁具備漏電保護、過流保護和防雷擊保護裝置。
c）充電樁具備急停開關，緊急情況下能快速切斷交流電源。
d）充電樁的輸入與輸出回路對地的絕緣電阻不小於10MΩ。
e）充電樁輸入與輸出回路對地，能夠承受2kV曆時1min的工頻耐壓試驗。
f）充電樁輸入與輸出回路對地，能夠承受5kV標準雷電波的衝擊電壓試驗。
(6)技術參數:
a）供電模式：交流單相二線製式；
b）額定電壓：220V；
c）額定頻率：50Hz；
d）額定電流：32A；
e）計量準確度等級：1.0級；
f）剩餘電流保護額定動作電流：30mA；
g）剩餘電流保護額定動作時間：≤0.1s；
h）連接器機械操作壽命：≥10000次；
i）平均故障間隔時間：MTBF≥50000h。

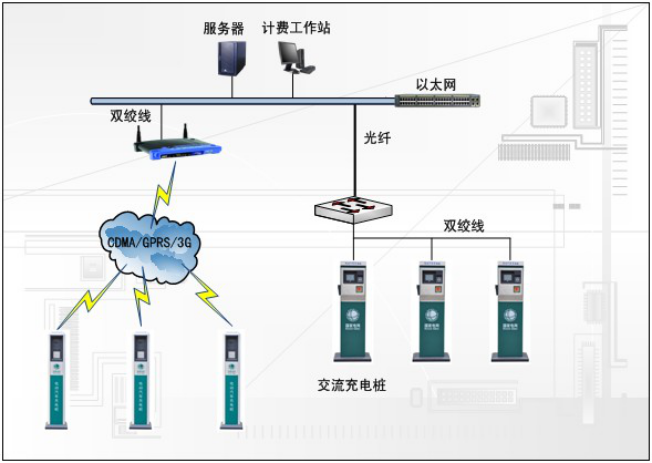

(7) 通信管理:
注：多台裝置需要聯網通信
3.4.5、實訓係統可實現實訓內容:
1） 電動汽車交流充電樁技術規程規範功能講解；
2） 電動汽車交流充電樁工作原理講解；
3） 電動汽車交流充電樁操作流程講解；
4） 電動汽車交流充電樁應急故障處理及日常維護培訓；
5） 電動汽車交流充電樁的安裝調試講解；
