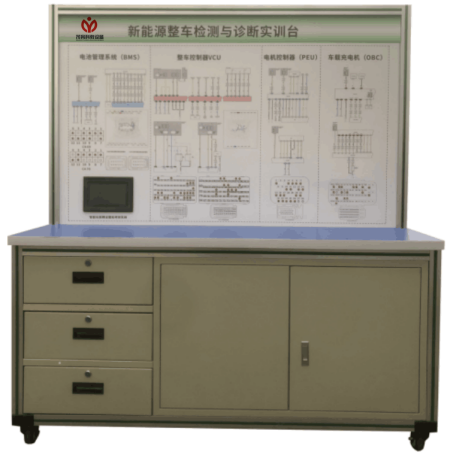

純電動汽車整車故障實訓裝置,電動汽車故障實訓裝置

滿足對秦EV整車主要係統進行轉接故障設置，配置原廠適配器，在不破壞原車線束的條件下，能夠進行新能源汽車低壓電源管理車身電氣模塊（BCM）、電池管理（BMS）、電機控製（PEU）、空調係統模塊（熱管理）、車載充電機（OBC）、快充接口、慢充接口、整車控製（VCU）、底盤管理電子手刹控製係統、電子助力轉向係統等係統檢測。能夠進行線路斷路、線路電阻過大（即串電阻）、線路對正電搭鐵、線路對地搭鐵、單個元件插頭上線路竄線等故障設置操作。按照原車模塊和線束插頭端子相同針腳排列規律和形狀設置測量插口，可實現多元測量實時交互。
裝置具備手動及無線故障設置功能、手動設故麵板上安裝可調電阻，可設置串電阻故障，同時可在上位機上進行故障設置，來實現車輛的斷路、短路、虛接等故障，做到軟硬件雙向實時交互。具備可視化課程資源，可完成實訓期間的輔助教學。
一、純電動汽車整車故障實訓裝置,電動汽車故障實訓設備,電動汽車故障實訓台產品要求
該設備和可正常運行的全新比亞迪秦EV2019款純電動轎車配合使用，在不破壞原車任意一條線束的基礎上將整車轉變為在線檢測故障教具車，可實現模塊化實時檢測與診斷原車整車控製器VCU控製單元、動力電池管理係統BMS控製單元、驅動係統三合一電機控製器控製單元、高壓三合一充配電總成控製單元、自動空調管理控製單元、檔位控製單元、組合儀表控製單元、網關控製單元等的動、靜態信號參數。可對主要控製單元主要線路進行斷路、虛接、短路等現象故障設置，設故方法可靠。采用鋁合金框架拚接而成的可移動放置櫃管理，集成物聯網功能對設備使用統一管理及分配使用權限。適用於中高等職業技術院校、普通教育類學院和培訓機構對純電動整車理論和維修實訓的教學需要。
二、純電動汽車整車故障實訓裝置,電動汽車故障實訓設備,電動汽車故障實訓台功能要求
1.通過專用線束與整車連接，斷開專用線束後整車功能完整，保持原車所有功能及線束完整性。
2.整車結構完整，不破壞原車任意一條線束，各控製係統、傳感器、執行器齊全，可正常運行；
3.可通過原車儀表顯示整車動、靜態信號參數(如：能量監視器畫麵、車速、檔位顯示與各工況指示燈等)；
4.模塊考核盒采用：全鋁框架結構整體重量減輕便攜，隱藏滑動式故障設置機構，軍工級航空用連接器，日本原裝進口撥檔開關，保證設備經久耐用；
5.多功能放置管理櫃，集成物聯網功能對設備使用統一管理及分配使用權限，可實現成員使用管理、使用記錄查詢等，可收納模塊考核盒和線束，安裝3寸耐磨尼龍腳輪4件，移動靈活，同時2個腳輪帶自鎖裝置，可以隨時固定位置；
6.檢測設故實訓完後將控製信號接回原車控製單元，整車總設故點不少於180個，插頭與原車線束相同，連接線選用國標鐵氟龍汽車專用電線，耐壓不低於600V，確保整車電路信號正常；測量盒上部繪製原車控製單元管腳並裝有檢測2mm鍍金端子，直接在端子上測量模塊係統實時信號，掌握不同控製單元參數變化規律，測量盒采用隱藏滑動式故障設置機構設計，內部安裝故障設置係統，可對控製單元任意一條線路進行短路、斷路、虛接等故障。
7.通過專用集成式模塊化檢測與故障設置盒，與原車線束串接，將控製信號引出到模塊化檢測與故障設置盒進行檢測和設故，引出接口均為原車主要控製部位，含整車控製器VCU控製單元、動力電池管理係統BMS控製單元、驅動係統三合一電機控製器控製單元、高壓三合一充配電總成控製單元、自動空調管理控製單元、檔位控製單元、組合儀表控製單元、網關控製單元等；檢測設故後將控製信號接回原車控製單元，總設故點不少於180個，插頭與原車線束相同，連接線選用國標鐵氟龍汽車專用電線，耐壓不低於600V，確保整車電路信號正常；測量盒上部繪製原車主要控製單元和接插件端子，直接在端子上測量整車實時信號，掌握不同控製單元參數變化規律，測量盒底部采用推拉式設計，內部安裝故障設置係統，可對控製單元任意一條線路進行短路、斷路、接觸不良等故障。
8.整車控製器VCU控製單元教學實訓係統，可檢測信號含油門踏板，刹車踏板，真空壓力傳感器，刹車真空助力泵，高壓水泵，無極風扇等，可對控製單元任意一條線路進行短路、斷路、接觸不良等故障；
9.動力電池管理係統BMS控製單元教學實訓係統，可檢測信號含直流充電口，交流充電口，動力電池包低壓線束等，可對控製單元任意一條線路進行短路、斷路、接觸不良等故障；
10.驅動係統三合一電機控製器控製單元教學實訓係統，可檢測信號含電機控製器通信，工作電源和地線等，可對控製單元任意一條線路進行短路、斷路、接觸不良等故障；
11.高壓三合一充配電總成控製單元教學實訓係統，可檢測信號含充配電總成通信，直流充電口，交流充電口，工作電源和地線等，可對控製單元任意一條線路進行短路、斷路、接觸不良等故障；
12.自動空調管理控製單元教學實訓係統，可檢測信號含G21(A)，G21(B)，G21(C),冷暖循環電機，內外循環電機，出風口模式循環電機，壓力傳感器，主駕吹腳通道傳感器，主駕吹麵通道傳感器，電子膨脹閥（空調），壓力溫度傳感器（空調），陽光強度傳感器，蒸發器溫度傳感器，室外溫度傳感器，室內溫度傳感器，電子膨脹閥（電池熱管理），水溫傳感器，四通水閥等，可對控製單元任意一條線路進行短路、斷路、接觸不良等故障；
13.檔位控製單元教學實訓係統，可檢測信號含檔位開關信號，檔位通信信號，工作電源和地線等，可對控製單元任意一條線路進行短路、斷路、接觸不良等故障；
14.組合儀表控製單元教學實訓係統，可檢測信號含製動液位，組合儀表通信，工作電源和地線等，可對控製單元任意一條線路進行短路、斷路、接觸不良等故障；
15.網關控製單元教學實訓係統，可檢測信號含舒適網，動力網，ESC網工作電源和地線等，可對控製單元任意一條線路進行短路、斷路、接觸不良等故障；
16.檢測麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色控製單元和執行器、傳感器端子圖；並安裝鍍金檢測端子，學員可直觀對照電路圖和原車實物，測量和分析各控製係統的工作原理和信號傳輸過程。
17.采用日本原裝進口撥檔開關，機械故障設置方式考核係統，設故性能穩定可靠；
18.另配電子版原車維修手冊和電路圖及實訓指導書，指導故障設置和排除；
三、純電動汽車整車故障實訓裝置,電動汽車故障實訓設備,電動汽車故障實訓台基本配置要求：
1.專用對接線束1整套；
2.模塊化檢測與故障設置盒1整套；
3.多功能放置管理櫃1台；
四、純電動汽車整車故障實訓裝置,電動汽車故障實訓設備,電動汽車故障實訓台可完成實訓項目要求
1.了解純電動汽車的技術參數；
2.熟悉各總成零部件的名稱和功能；
3.了解比亞迪高壓三合一充配電總成技術先進性；
4.了解純電動汽車各總成之間的控製關係；
5.熟悉控製模塊的組成；
6.了解電機控製器模塊的結構和工作原理；
7.掌握電機控製器模塊的檢測方法；
8.了解DC-DC轉換器模塊的結構和工作原理；
9.掌握DC-DC轉換器模塊的檢測方法；
10.了解動力配電箱模塊的結構和工作原理；
11.掌握動力配電箱模塊的檢測方法；
12.了解電池管理單元的結構和工作原理；
13.掌握電池管理單元的檢測方法；
14.熟悉電機總成的結構、工作原理及工作過程；
15.掌握電機總成的檢測方法；
16.了解220V/7KW交流車載慢充的結構和工作原理；
17掌握220V/7KW交流車載慢充的檢測方法；
18.了解直流快充的結構和工作原理；
19.掌握直流快充的檢測方法；
20.了解檔位控製器的結構和工作原理；
21.掌握檔位控製器的檢測方法；
22.了解主控ECU的結構和工作原理；
23.掌握主控ECU的檢測方法；
24.了解加速踏板的結構和工作原理；
25.掌握加速踏板的檢測方法；
