三相電壓型逆變電路-電力電子技術

一、電力電子技術實驗設備,電力電子技術實驗裝置,電力電子技術實驗台電力電子技術的簡介與分類

電力電子技術分為電力電子器件製造技術和變流技術（整流，逆變，斬波，變頻，變相等）兩個分支。現已成為現代電氣工程與自動化專業不可缺少的一門專業基礎課，在培養該專業人才中占有重要地位。
電力電子技術是建立在電子學、電工原理和自動控製三大學科上的新興學科。因它本身是大功率的電技術，又大多是為應用強電的工業服務的，故常將它歸屬於電工類。電力電子技術的內容主要包括電力電子器件、電力電子電路和電力電子裝置及其係統。電力電子器件以半導體為基本材料，最常用的材料為單晶矽；它的理論基礎為半導體物理學；它的工藝技術為半導體器件工藝。近代新型電力電子器件中大量應用了微電子學的技術。電力電子電路吸收了電子學的理論基礎，根據器件的特點和電能轉換的要求，又開發出許多電能轉換電路。這些電路中還包括各種控製、觸發、保護、顯示、信息處理、繼電接觸等二次回路及外圍電路。利用這些電路，根據應用對象的不同，組成了各種用途的整機，稱為電力電子裝置。這些裝置常與負載、配套設備等組成一個係統。電子學、電工學、自動控製、信號檢測處理等技術常在這些裝置及其係統中大量應用。
二、電力電子技術實驗設備,電力電子技術實驗裝置,電力電子技術實驗台電力電子技術三相電壓型逆變電路實驗

三個單相逆變電路可組合成一個三相逆變電路。
三相橋式逆變電路
◆基本工作方式是180°導電方式。
◆同一相（即同一半橋）上下兩臂交替導電，各相開始導電的角度差120 °，任一瞬間有三個橋臂同時導通。
◆每次換流都是在同一相上下兩臂之間進行，也稱為縱向換流。

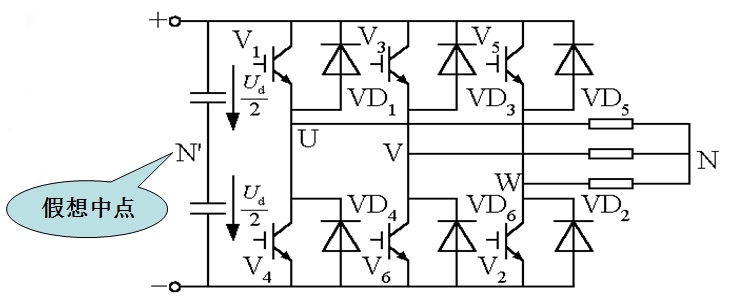

三相電壓型橋式逆變電路

三、MYDJ-02B電力電子技術及電機控製實驗設備的功能介紹

（參考圖）

一、電力電子技術實驗設備,電力電子技術實驗裝置,電力電子技術實驗台產品介紹：

本裝置是依據高等院校最新統編教材《電力電子技術》(第五版)(西安交通大學王兆安編著)、《電力拖動自動控製係統》（第三版）(上海大學陳伯時編著)等實驗大綱的要求，吸收國內、外同類產品的優點，充分考慮了實驗室的現狀和發展趨勢，精心研製而成。在同類產品中結構合理、功能完善、可靠性好、性價比高。
二、電力電子技術實驗設備,電力電子技術實驗裝置,電力電子技術實驗台特點：
1、綜合性強：本裝置綜合了目前國內各類學校電力電子、半導體變流、交直流調速、交流變頻、電機控製、控製理論等實驗項目。
2、適應性強：能滿足各類學校相應課程的實驗教學，深度和廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機的結合，裝置采用積木式結構，更換便捷，如需要擴展功能或開發新實驗，隻需添加部件即可，永不淘汰。
3、整套性強：從專用電源、電機及其它實驗部件到實驗連接專用導線配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配套。
4、直觀性強：各實驗掛件采用分隔結構形式，組件麵板示意、圖線分明，各掛件任務明確，操作、維護方便。
5、科學性強：裝置占地麵積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源，實驗噪聲小，整齊美觀，改善實驗環境；實驗內容豐富，設計合理，除了加深理論知識外還可結合實際開設設計性實驗。
6、開放性強：控製屏供電采用三相隔離變壓器隔離，並設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠；控製屏還設有定時器兼報警記錄儀，為學生實驗技能的考核提供一個統一的標準。由於整套裝置經過精心設計，加上可靠的元器件質量及可靠的工藝作為保障，產品性能優良，所有這些均為開放性實驗室，創造了條件。
7、先進性強：本裝置著重從新器件高度來考慮，在保留了晶閘管實驗的基礎上，加入了新器件的特性、新器件的驅動以及典型的新器件應用的大量現代電力電子技術實驗，讓學生對新器件有足夠的認識和了解，緊跟時代步伐。
三、電力電子技術實驗設備,電力電子技術實驗裝置,電力電子技術實驗台適用範圍：
本裝置涵蓋了各類院校等所開設的“電力電子技術(或稱半導體變流技術)”、“直流調速”、“交流調速”、“電機控製”、“電力拖動自動控製係統”及“控製理論”等專業課程所要求的實驗實驗項目。
四、電力電子技術實驗設備,電力電子技術實驗裝置,電力電子技術實驗台技術性能：
1、輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)
2、工作環境: 溫度-10℃－+40℃　相對濕度＜85％（25℃）海撥＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：187×70×158 cm
五、電力電子技術實驗設備,電力電子技術實驗裝置,電力電子技術實驗台裝置的基本配備
1、DK01電源控製屏（鐵質雙層亞光密紋噴塑結構，鋁質麵板）
（1）交流電源：
提供交流電源：直流調速檔為三相交流電 200V/3A
交流調速檔為三相交流電 240V/3A
（2）高壓直流電源
勵磁電源：220V（0.5A），具有輸出短路保護。
（3）指針式儀表：
交流電壓表一隻：可通過其下方的波段開關切換指示三相電網輸入線電壓，精度1.0級;
(4) 數字式儀表
1）真有效值交流數字電壓表一隻：測量範圍0～500V,量程自動判斷、自動切換，精度0.5級，三位半數顯，為交流調速係統提供電壓指示；
2）真有效值交流數字電壓表一隻：測量範圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警、指示等功能，為交流調速係統提供電流指示；
3）直流數字電壓表一隻：測量範圍0～500V，三位半數顯，輸入阻抗為10MΩ，精度0.5級；
4）直流數字安培表一隻：測量範圍為0～5A，三位半數顯，精度0.5級。
(5) 人身安全保護體係
三相隔離變壓器一組：三相電源首先通過三相漏電保護器，然後經鑰匙開關、接觸器到隔離變壓器，使輸出與電網隔離（浮地設計），對人身安全起到一定的保護作用。
電流型漏電保護裝置：控製屏若有漏電現象，漏電流超過一定值，即切斷電源。
電壓型漏電保護裝置：控製屏若有漏電現象，，即可切斷電源。
實驗連接線及插座：強、弱電連接線及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。
（6）控製屏其它設施
控製屏正麵大凹槽內，設有兩根不鏽鋼管，可掛置實驗部件，凹槽底部設有3芯插座，掛箱的供電由這些插座提供。控製屏兩邊設有單相三極220V電源插座及三相四極380V電源插座，還設有實驗台照明用的40W日光燈一盞。
2、DK02實驗桌：
實驗桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、櫃門，用於放置工具、存放掛件及資料等。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實驗桌還設有四個萬向輪調節機構，便於移動和固定，有利於實驗室的布局。
3、DQ03-1固定電機導軌、測速係統及智能數顯轉速表
4、DQ27三相可調電阻（每組900Ω×2/0.41A）
5、DK03晶閘管主電路
提供12隻5A/1000V的晶閘管，分成正、反橋兩組，，每隻晶閘管均設有保護裝置，晶閘管可通過外加信號進行觸發（留有觸發脈衝輸入接口），可更好的完成設計性實驗；設有帶鏡麵精密指針式直流電壓表±300V一隻，正反偏，精度1.0。級帶鏡麵直流電流表±2A，正反偏，精度1.0級一隻。和平波電抗器一組（0，100mH，200mH，700mH）。
6、DK04三相晶閘管觸發電路
提供三相晶閘管觸發電路、功放電路等，與“DK03”配套使用，留有波形測試。
7、DK05 單相晶閘管觸發電路實驗
提供單結晶體管、鋸齒波同步移向、正弦波同步移向觸發電路，單相交流調壓，西門子TCA785觸發電路等。
8、DK06電機調速控製實驗（Ⅰ）
提供以下模塊：電流反饋與過流保護(FBC+FA)、給定器(G)、轉速變換器(FBS)、反號器(AR)、電壓隔離器(TVD)、調節器I和調節器II。其中調節器I和調節器II的反饋電阻、電容均外接(從“可調電阻、電容箱”上獲得)，實驗時可以靈活改變係統的參數，觀測不同的參數對係統穩定性及相應時間等影響；更可以讓學生從調速係統的各種參數(如電機的機電時間常數等)出發對調節器的放大倍數及積分時間的參數分別設計，同時進行實際結果的驗證，從而完成設計性實驗。
9、DK06-1電機調速控製電路（II）
提供以下模塊：零電平檢測（DPZ）、轉矩極性鑒別（DPT）、邏輯控製（DLC）。
10、DK08給定及實驗器件
提供給定（±15V可調電壓輸出）、壓敏電阻（作為過壓保護元件，內部已連成三角形接法）、二極管等。
11、DK09新器件特性實驗
提供SCR、MOSFET、IGBT、GTO 、GTR新器件，可完成電力電子新器件特性實驗。
12、DK10可調電阻器，電容器
提供耐壓AC100V的可調電容三組，調節範圍為0.1～11.37uF，0～999KΩ十進製可調電阻兩組。
13、DK11單相調壓與可調負載
提供了一隻0～250V/0.5KVA單相交流自耦調壓器，為相應的實驗提供可調電源；一個整流濾波電路以及0～90Ω/1.3A（串聯）或0～45Ω/2.6A（並聯）瓷盤可調電阻，為相應的實驗提供一個可調的阻性負載。
14、DK12變壓器實驗
提供三相芯式變壓器一個（該變壓器有2套副邊繞組，原、副邊繞組的電壓為127V/63.6V/31.8V），用於異步電機串級調速實驗和三相橋式、單相橋式有源逆變電路實驗；還設有三相不控整流電路等模塊。
15、DK07直流斬波實驗
根據西安交通大學王兆安教授和黃俊教授主編的《電力電子技術》(第四版)中相關的直流斬波內容而設計的；提供組成直流斬波電路所需的元器件和采用專用的PWM控製集成電路SG3525。可完成教材中降壓斬波電路（Buck Chopper）、升壓斬波電路（Boost Chopper）、升降壓斬波電路（Boost -Buck Chopper）、Cuk斬波電路、Sepic斬波電路、Zeta斬波電路六種典型實驗。
16、DQ07-1直流發電機 220V/240W
17、DQ09直流並勵電動機 220V/185W
18、DQ11三相線繞式異步電動機
19、GDQ12線繞式異步電機轉子專用箱
提供0、2、5、15、35五檔同軸聯調的三相繞線異步電動機轉子起動、調速電阻一組。
20、實驗連接線：
根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），裏麵采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都隻能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
六、本裝置能開設的實驗項目：
1、電力電子技術實驗（半控器件晶閘管部分）
1）單結晶體管觸發電路實驗
2）鋸齒波同步移相觸發電路實驗
3）正弦波同步移相觸發電路實驗
4）西門子TCA785集成觸發電路
5）單相半波可控整流電路實驗
6）單相橋式半控整流電路實驗
7）單相橋式全控整流及有源逆變電路實驗
8）三相半波可控整流電路實驗
9）三相橋式半控整流電路實驗
10）三相半波有源逆變電路實驗
11）三相橋式全控整流及有源逆變電路實驗
12）單相交流調壓電路實驗(KC05)
13）三相交流調壓電路實驗
2、電力電子器件特性實驗
1）單向晶閘管(SCR)特性實驗
2）可關斷晶閘管(GTO)特性實驗
3）功率場效應管(MOSFET)特性實驗
4）電力晶體管(GTR)特性實驗
5）絕緣雙極型晶體管(IGBT)特性實驗
6）雙向晶閘管特性研究
3、現代電力電子器件典型線路實驗
1）直流斬波電路的性能研究（降壓斬波電路、升壓斬波電路、升降壓斬波的電路、Cuｋ斬波電路、Sepic斬波電路、Zeta斬波電路）
4、直流電機調速部分
1）晶閘管直流調速係統參數和環節特性的測定實驗，
2）晶閘管直流調速主要單元調試實驗，
3）單閉環不可逆直流調速係統實驗，
4）雙閉環不可逆直流調速係統實驗，
5）邏輯無環流可逆直流調速係統實驗，
5、交流調速實驗：
1）雙閉環三相異步電機調壓調速係統實驗，
2）雙閉環三相異步電機串級調速係統實驗，
