製冷多功能實驗台的原理設備及部件安裝的規劃

當前，很多製冷綜合實驗台的技術功能單一，不能實現對製冷設備的有效監測和故障診斷，也不能同時兼有可視化能功能和回收製冷劑的功能。製冷實驗設備采用的實驗儀器基本上是將製冷裝置的外殼去掉，形成的一種實驗裝置，它有如下缺點:出現故障時，不能對製冷劑在製冷係統中溫度和壓強的變化進行追蹤監測; 不能實現製冷劑蒸發與冷凝時的動態可視化演示; 不能表征製冷劑在循環係統中的流向。因此，亟待需要對製冷教學試驗台進行優化設計，提高實驗台的交互性和應用性，使實驗台更加適應當前的職業教育與技術培訓。
一、製冷多功能實驗台
1.製冷多功能實驗台的介紹
本實驗台采用分體空調作為實驗主機，輔助以溫度、壓力、流量等傳感器和計算機搭建的製冷多功能綜合實驗台，采用工控組態軟件構成了製冷係統狀態監測和故障演示的實驗平台。如圖1所示。製冷多功能實驗台包括以下功能: 可以通過計算機檢測係統對現場檢測狀態點進行實時監控，監測點設置包括以下測點，在壓縮機、冷凝器、蒸發器和熱力膨脹閥等處安裝壓力繼電器或溫度傳感器，在壓縮機進出口安裝高低壓繼電器和平衡繼電器，在冷凝器與蒸發器之間安裝石英管路和優化後的霧化器，來實現製冷劑的流動可視。優化後的實驗台可以在線監測各種運行狀態，通過實驗台模擬各種製冷係統常見故障，這些被采集的狀態點通過數據采集卡采集，可通過計算機實現設備狀態可視化界麵。

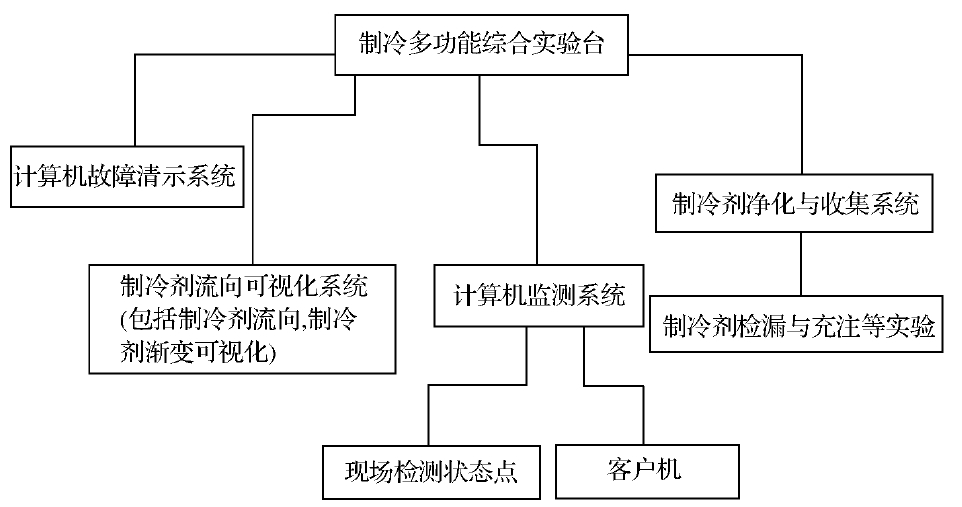

圖1製冷多功能實驗台設計框架

2.主要模擬故障演示內容
模擬故障演示研究包括:
1) 製冷壓縮機排氣吸氣閥片破損
在壓縮機高低壓側設置高低壓繼電器和平衡壓力閥門，點擊電磁閥開關，通過這個電磁閥演示壓縮機故障，此電磁閥是“平衡”電磁閥，點擊後，係統循環短路。高壓表、低壓表壓力值基本平衡(運轉電流增大，原因是吸氣壓力大，排氣壓力更大，負載增大)。此故障產生的原因有: ①壓縮機內的高壓管斷裂; ②連杆斷裂; ③氣閥閥片損壞;④高壓墊損壞。
2) 毛細管冰堵或者髒堵
在毛細管處設置電磁閥，關閉電磁閥，點擊壓力繼電器開關使其處於“通”的狀態，隨運行時間的延長，冰堵現象產生，此時注意觀察低壓表的變化，其示數逐漸趨於負壓狀態。演示結束後，將電磁閥打開，關閉壓力繼電器，恢複正常工作狀態。
3) 冷凝器風扇損壞
冷凝器風扇損壞或者不轉。點擊冷凝器風機開關“斷”，風機停止轉動，冷凝器不散熱，冷凝器內部壓力升高，高壓表明顯升壓。高壓保護啟動，壓縮機停機，蜂鳴器報警，視為冷凝器風扇電機損壞。
3.製冷多功能實驗台工作實例－製冷量不足故障演示
製冷量不足是當前製冷裝置常見的故障，製冷綜合實驗台可以演示製冷量不足時各監測點參數的變化。

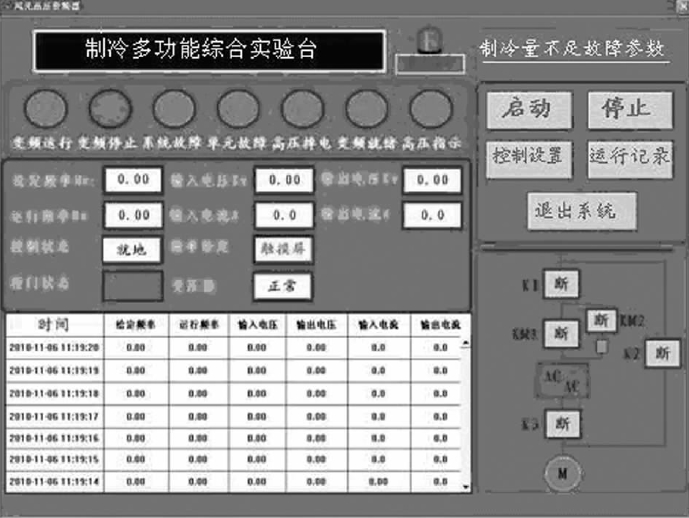

1) 製冷壓縮機效果差，表現在壓縮機工作時冷凝壓力上升和蒸發壓力下降，而安裝在冷凝器和蒸發器上的壓力表通過溫度傳感器反饋到計算機，計算機的可視化界麵會顯示當時的蒸發壓力和冷凝壓力，超過設置的額定值，表明製冷量下降，圖2 為計算機控製界麵圖形。

圖2 計算機控製界麵圖

2) 膨脹閥流量增大也會引起蒸發溫度過高，使製冷量下降，可以通過膨脹閥的流量控製器查看測試的參數，得出是否是膨脹閥開啟度發生故障。
3) 過濾器髒堵或冰賭，製冷劑通過過濾器阻力增大，流量減少，通過流量控製器可以判斷過濾器是否出現故障。
4) 如果上訴參數都正常，但壓縮機吸排氣壓力比正常低，但排氣溫度較高，就會確定係統製冷劑不足引起製冷量下降。如果壓縮機吸氣溫度過低，使吸氣過熱度減少，間接導致製冷劑下降，就會確定製冷劑過量引起的製冷量下降。
二、實驗台的優化設計
1.增加霧化器的使用

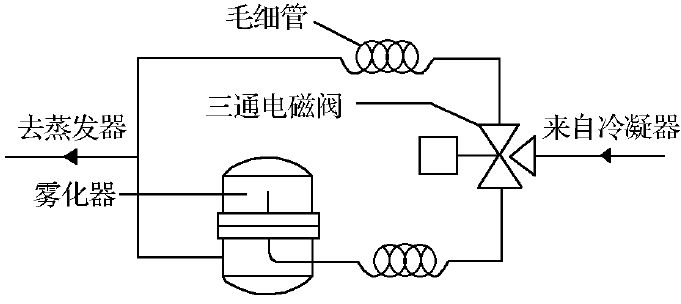

在冷凝器與蒸發器的管路之間並聯安裝霧化器，使製冷劑經過霧化器，通過三通電磁閥來改變製冷劑流向，完成製冷劑在霧化器內的冷凝與蒸發可視化，圖3為霧化器的安裝圖。此外，研製過程中在製冷係統的關鍵部位安裝透明石英管路，實現製冷劑動態可視化。

圖3霧化器安裝圖

2.製冷多功能實驗台加入製冷劑回收實驗
該實驗台還可以對製冷劑進行淨化回收，采用一線維修工人常用的便攜式製冷劑回收技術，可以快速的對製冷劑進行回收。

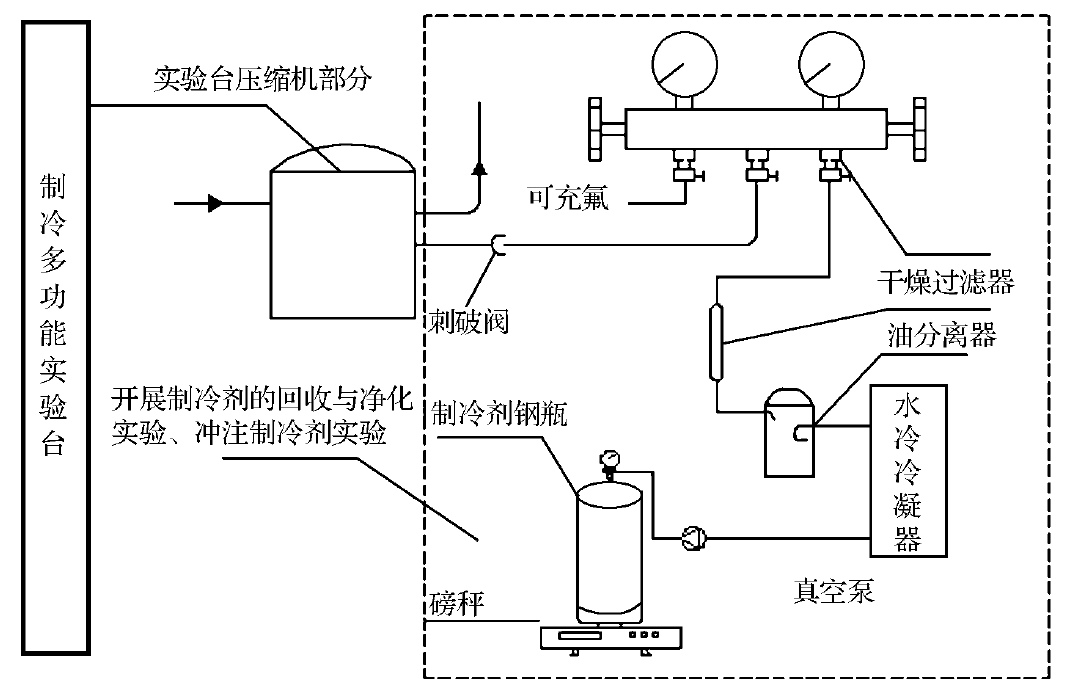

製冷劑淨化與收集裝置(如圖4所示)，包括刺破頂針閥、複合修理閥、幹燥過濾器、油分離器、水冷冷凝器、真空泵、製冷劑回收鋼瓶、磅秤和截止閥組成。工作前，將各個元件依次通過尼龍軟管進行連接，從壓縮機工藝管開始，依次經過刺破頂針閥，由於小型的製冷設備沒有專門的維修閥門，維修工藝口都是焊接密封的，如果想做到製冷劑能完全回收，就應該在該裝置與冰箱的連接部位安裝刺破頂針閥，在刺破工藝口的同時馬上進行製冷劑回收，確保製冷劑不能排出大氣中去。

圖4製冷劑淨化與回收意圖

優化後的製冷綜合實驗台對製冷淨化收集裝置對家用冰箱進行了製冷劑回收。在回收製冷劑前，檢查各管路的氣密性，把低壓管連接到製冷係統中壓縮機工藝口上，夾緊工藝管上的刺破閥，把高壓軟管連接到真空泵的排氣閥上，高壓軟管的另一段接回收管路至回收罐。啟動真空泵和大風量冷凝器，同時觀察複合修理閥壓力表的讀數，在係統內還有少量的正壓力(約0．03MPa)的時候停止回收，暫停製冷劑回收。整個回收過程曆時6min，磅秤讀數增加0．45kg，原製冷充注量為0．5kg，回收將近係統製冷量的90%，如果進一步回收剩餘的製冷劑，停機等待約10min後再次啟動製冷劑淨化收集裝置，會將剩餘製冷劑收集完畢，最後有0．1kg的少量製冷劑殘留係統中，基本達到製冷劑收集的目的。
三、結論
製冷劑多功能教學實驗台經過優化與設計，增加了霧化器和製冷劑回收裝置，彌補了製冷劑在蒸發器和冷凝器中的霧化可視，增加了實驗裝置的實用性。同時，製冷劑回收實驗的結合增加了本實驗台的功能，為製冷專業開展製冷劑回收實驗打下了基礎。
