機電一體化設備組裝與調試課程標準

一、機電一體化設備組裝與調試課程性質與任務
本課程是機電技術應用專業機電設備安裝專門化方向的一門專業核心技能課程。課程內容包括機械組裝、液壓氣動、傳感器、電動機控製、變頻器、PLC控製和觸摸屏等知識。本課程是學生在學習了PLC應用技術、低壓電器控製、變頻器應用技術、觸摸屏應用、機電設備安裝工藝學等相關課程後，開設的一門必修專業課程。
本課程的任務是：使學生具備從事機電設備安裝與調試工作所必需的基本理論知識和基本技能，具有機電設備安裝與調試能力；具有對電氣控製線路的安裝維修的能力；具有對機電設備控製的初步設計和調試能力。為學生學習專業知識和職業技能，提高全麵素質，增強適應職業變化的能力和繼續學習的能力打下一定的基礎。

二、機電一體化設備組裝與調試課程教學目標
使學生掌握從事機電技術應用專業必需的電氣的基本知識和電氣設計、調試和維護維修的基本技能，具有機電設備機械安裝的基本技能。初步具有解決實際問題的能力，為學生走向企業從事生產勞動打下基礎，並注意滲透思想教育，逐步培養學生的辯證思維能力，增強學生的職業道德觀念。
（一）知識目標
１．掌握從事機電技術應用專業的基本概念和基本分析方法。
２．掌握典型機型PLC（如西門子、三菱等）的編程方法。
３．掌握氣動電路的工作過程和工作原理。
４．掌握典型變頻器的基本控製功能的實現方式。
５．掌握機電設備機械安裝的工藝、方法及步驟。
（二）能力目標
１．能正確使用各種安裝、調試用工具和儀表。
２．具有借助手冊等工具書和設備銘牌、產品說明書、產品目錄等資料，查閱電氣設備及相關產品的有關數據、功能和使用方法的能力。
３．具有典型機電設備組裝與調試能力。
４．能處理機電設備控製部分常見的簡單故障。
（三）職業情感目標
１．培養學生的辯證思維能力。
２．增強學生的職業道德觀念。
3．培養學生團結協作、溝通交流、自主解決問題的能力。
三、機電一體化設備組裝與調試教學內容和要求

序號	教學項目	課程內容與教學要求	活動設計建議	參考課時
項目一	供料單元器件認識	1．供料單元（1）掌握供料單元料倉組成（2）掌握料台裝置（3）掌握驅動裝置特點 2．供料單元的動作（1）掌握供料單元動作順序（2）掌握物料供給過程 3．光電傳感器（1）了解光電傳感器的工作原理（2）了解光電傳感器的結構特點（3）了解光電傳感器的接線 4．項目實施（1）熟悉供料單元的結構（2）明確供料單元的工作特性	1．在實訓室模擬工作情境 2．通過實物和多媒體課件展示該單元設備運行控製效果 3．通過觀察實訓設備的具體組成，並通電觀察設備的運行情況，使學生熟悉該單元的功能和組成部件	2
項目二	供料單元安裝	1．項目實施（1）能進行光電開關調整、調節操作（2）能組裝供料支架（3）能組裝出料台及料盤（4）會組裝驅動機構（5）熟悉安裝過程中的注意事項（6）能正確連接供料單元傳感器（7）能正確連接直流電機	1．在實訓室模擬工作情境 2．通過設計分組，讓學生以組為單位進行設備的拆卸與組裝，實訓學生的動手操作技能。	10
項目三	供料單元編程與設備調試	1．繪製圖（1）分配好輸入輸出接口（2）繪製該項目電氣接線圖（3）繪製該項目氣路連接圖 2．程序設計（1）分析控製要求（2）根據工作要求畫出該項目程序的順序功能圖（3）編寫梯形圖 3．設備調試（1）能編寫正常啟動程序（2）能編寫供料不足報警程序（3）會檢測傳感器信號是否正常（4）會調試供料啟動和供料停止（5）會調試設備動作符合工作要求	1．在實訓室模擬工作情境 2．通過設計分組，讓學生以組為單位進行設備的編程與調試，實訓學生的動手操作技能	8
項目四	機械手單元認識	1．機械手單元整體認識（1）掌握機械手單元結構組成（2）掌握機械手單元動作順序（3）掌握機械手順序動作過程 2．單元器件認識（1）熟悉標準氣缸動作原理（2）熟悉電磁閥工作原理（3）了解匯流板工作原理（4）熟悉旋轉氣缸工作原理（5）熟悉氣動手抓動作原理 3．傳感器認識（1）熟悉磁感應接近開關工作原理及接線原理（2）熟悉光電傳感器工作原理及接線原理（３）熟悉金屬傳感器工作原理及接線原理	1．在實訓室模擬工作情境 2．通過實物和多媒體課件展示該單元設備運行控製效果 3．通過觀察實訓設備的具體組成，並通電觀察設備的運行情況，使學生熟悉該單元的功能和組成部件。	4
項目五	機械手單元安裝	1．機械手組裝（1）能正確組裝機械手支架（2）能正確組裝機械手懸臂（3）能正確組裝旋轉氣缸（4）能正確安裝機械手臂（5）能正確安裝機械手抓 2．氣路的組裝（1）能正確安裝旋轉氣缸（2）能正確連接電磁閥氣路（3）能正確安裝其他氣缸（4）掌握氣路連接注意的事項 3．電路的安裝（1）能正確連接各種傳感器（2）能正確連接電磁閥電氣回路（3）能正確進行PLC接線（4）能正確連接二線製傳感器和三線製傳感器（5）掌握電氣接線注意事項	1．在實訓室模擬工作情境 2．通過設計分組，讓學生以組為單位進行設備的拆卸與組裝，實訓學生的動手操作技能	8
項目六	機械手單元編程與設備調試	1．繪製圖（1）分配好輸入輸出接口（2）繪製該項目電氣接線圖（3）繪製該項目氣路連接圖 2．程序設計（1）掌握設備工作過程中動作順序（2）根據工作要求畫出該項目程序的順序功能圖（3）編寫梯形圖 3．設備調試（1）能編寫程序控製指示燈在不同情況下進行不同方式閃爍（2）能編寫報警程序（3）能編寫故障處理程序（4）能檢測傳感器信號是否正常（5）能調試設備動作是否符合工作要求（6）掌握步進指令在優化編程的應用	1．在實訓室模擬工作情境 2．通過設計分組，讓學生以組為單位進行設備的編程與調試	10
項目七	認識輸送單元	1．輸送單元整體認識（1）掌握機械手單元結構組成（2）掌握機械手單元動作順序（3）掌握機械手順序動作過程 2．單元器件認識（1）掌握皮帶運送機組成（2）掌握聯軸器的結構（3）掌握安裝支架的結構（4）掌握下料孔的結構 3．傳感器認識及應用（1）掌握磁感應接近開關工作原理、接線方法（2）掌握光電傳感器工作原理、接線方法（3）掌握光電傳感器調整、調節的方法	1．在實訓室模擬工作情境 2．通過實物和多媒體課件展示該單元設備運行控製效果 3．通過觀察實訓設備的具體組成，並通電觀察設備的運行情況，使學生熟悉該單元的功能和組成部件	4
項目八	輸送單元安裝	1．輸送裝置的安裝（1）能正確安裝機架與輸送皮帶（2）能正確安裝下料孔裝置（3）能正確安裝電機 2．電路的連接（1）能正確連接變頻器與電動機（2）能正確設置變頻器參數（3）能正確連接PLC與變頻器通訊（4）掌握安裝過程中的注意事項（5）能正確連接各種傳感器（6）能正確對PLC進行接線（7）能正確連接報警燈（8）掌握電氣接線注意事項	1．在實訓室模擬工作情境 2通過設計分組，讓學生以組為單位進行設備的拆卸與組裝	10
項目九	輸送單元編程與設備調試	1．繪製圖（1）分配好輸入輸出接口（2）繪製該項目電氣接線圖（3）繪製該項目氣路連接圖 2．程序設計（1）分析控製要求（2）根據工作要求畫出該項目程序的順序功能圖（3）編寫梯形圖 3．設備調試（1）掌握初始位置的功能要求（2）掌握指示燈閃亮變化條件（3）掌握多轉速的設定（4）能根據指示燈在不同情況下進行不同方式閃爍編程（5）能進行入料檢測編程（6）能進行輸送過程編程（7）能進行多種停止狀態編程（8）能進行多段速度運行編程（9）能進行不同報警形式編程（10）能進行故障處理編程（11）能進行急停控製要求編程（12）會檢查變頻器運行是否正常（13）會檢測傳感器信號是否正常（14）會檢測傳感器檢測參數調整是否合理（15）調試設備，使其動作符合工作要求	1．在實訓室模擬工作情境 2通過設計分組，讓學生以組為單位進行設備的編程與調試	12
項目十	認識分揀單元	１．掌握推料氣缸組成２．掌握出料滑槽組成３．掌握分揀單元動作順序４．掌握物料分揀動作過程	1．在實訓室模擬工作情境 2．通過實物和多媒體課件展示該單元設備運行控製效果 3通過觀察實訓設備的具體組成，並通電觀察設備的運行情況，使學生熟悉該單元的功能和組成部件	4
項目十一	分揀單元安裝	1．分揀機械裝置安裝（1）能正確組裝推料氣缸（2）能正確組裝檢測傳感器支架（3）能正確組裝出料滑槽（4）掌握安裝過程中的注意事項 2．氣路安裝（1）能正確安裝電磁閥氣路（2）能正確安裝分揀氣缸（3）掌握氣路連接注意的事項 3．電路連接（1）能正確連接各種傳感器（2）能正確連接電磁閥（3）能進行PLC接線（4）掌握電氣接線應該注意的事項	1．在實訓室模擬工作情境 2．通過設計分組，讓學生以組為單位進行設備的拆卸與組裝	10
項目十二	分揀單元編程與設備調試	1．繪製圖（1）分配好輸入輸出接口（2）繪製該項目電氣接線圖（3）繪製該項目氣路連接圖 2．編寫程序（1）分析控製要求（2）根據工作要求畫出該項目程序的順序功能圖（3）編寫梯形圖 3．設備調試（1）掌握分揀控製的功能要求（2）能進行分揀過程編程（3）能進行初始狀態編程（4）能進行物料分辨編程（5）能進行故障處理編程（6）會檢測變頻器變速是否正常（7）會檢測傳感器信號是否正常（8）會檢測傳感器檢測參數調整是否合理（9）會調試設備動作符合工作要求	1．在實訓室模擬工作情境 2通過設計分組，讓學生以組為單位進行設備的編程與調試	10
項目十三	人機界麵認識與硬件連接	1．人機界麵認識（1）了解人機界麵概念（2）掌握人機界麵串口通訊方法（3）會進行人機界麵通訊參數設置（4）人機界麵通訊線的認識 2．人機界麵編輯軟件認識（1）熟悉軟件的安裝與設置（2）熟悉型號的選擇與設置（3）了解軟件的文件、編輯、視圖、選項、繪圖、元件等菜單的內容	1．在實訓室模擬工作情境 2．通過設計分組，讓學生以組為單位進行設備的編程與調試。	6
項目十四	人機界麵應用畫麵設計	1．會建立人機界麵主控窗口 2．會建立人機界麵用戶窗口 3．能設定人機界麵運行策略 4．能設定人機界麵設備窗口 5．能設定人機界麵實時數據庫 6．會應用人機界麵軟件中各種工具	1．在實訓室模擬工作情境 2．通過設計分組，讓學生分組對項目中用到的觸摸屏知識進行綜合運行，設計出合理的控製界麵	10
項目十五	人機界麵和PLC通訊	1．能進行人機界麵中控製信號編程 2．會設定人機界麵中顯示狀態信號 3．會設定人機界麵輸入數據 4．會設定人機界麵顯示數據 5．會設定人機界麵切換控製信號 6．會設定人機界麵報警信號 7．會設定人機界麵中安全策略 8．會設定人機界麵和PLC的通訊參數	1．在實訓室模擬工作情境 2．通過設計分組，讓學生分組對項目中用到的觸摸屏知識進行綜合運行，設計出合理的控製界麵	14
項目十六	機電設備綜合控製	1．繪製圖（1）分配好輸入輸出接口（2）繪製該項目電氣接線圖（3）繪製該項目氣路連接圖 2．編寫程序（1）掌握設備工作過程中動作順序（2）根據工作要求畫出該項目程序的順序功能圖（3）編寫梯形圖 3．設備調試（1）能正確進行工作過程動作編程（2）能進行觸摸屏畫麵製作（3）能正確進行觸摸屏與PLC通訊設置（4）能進行PLC與變頻器編程	1．在實訓室模擬工作情境 2通過設計分組，給學生具體的實訓項目，讓學生綜合的各種操作單元的知識進行設計，完成一整套的係統的安裝編程與調試	22
合計學時				144

四、機電一體化設備組裝與調試教學建議
（一）教學方法
1.在教學過程中，應立足於加強學生實際操作能力的培養，采用項目教學，以工作任務引領，提高學生學習興趣，激發學生的成就動機。
2.本課程教學采用理實一體化的教學方法，在完成相關訓練項目的過程中學習有關的理論技術知識，重點在於實踐動手能力的強化訓練。
3.在教學過程中，立足於加強學生實際操作能力的培養，通過項目訓練提高學生學習興趣，激發學生的成就感，每個項目的實施可采用小組合作學習的方法，強化學生的團隊協作精神。
（二）評價方法
1.采用過程性評價、目標評價、項目評價、隨堂測試、答辯等多種方式相結合的評價方式。
2.實施評價主體的多元化，采用教師點價、學生自評與互評、社會評價相結合的評價方法。
3.具體的評價手段可以采用觀查、現場操作、係統設計報告、閉卷或開卷測試等。
4.評價重點為學生動手能力和實踐中分析問題、解決問題能力及創新能力，對在學習和應用上有創新的學生應予特別鼓勵。
（三）教學條件
1.在教學過程中，要盡量應用多媒體、投影等教學資源輔助教學，幫助學生理解相關操作的工作過程。

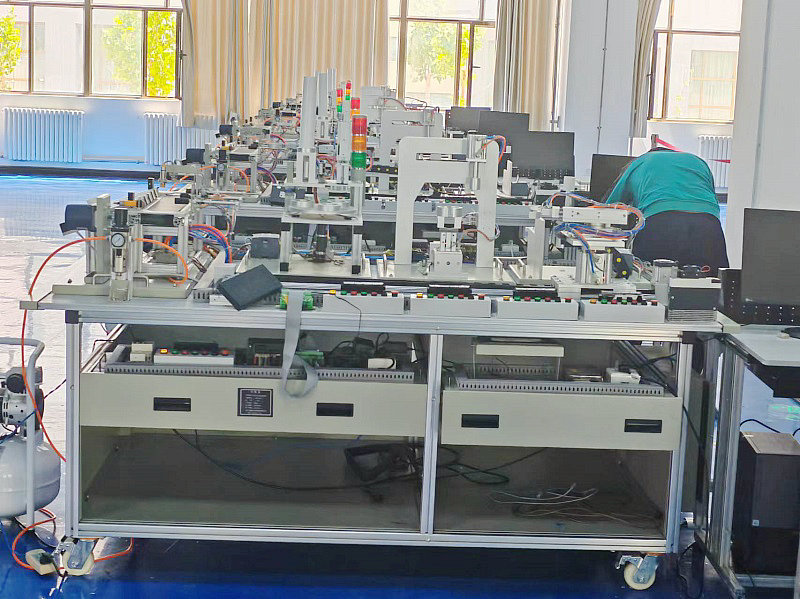

2.在教學過程中，要具有一定數量的學生可以實訓操作的機電綜合實訓設備，如光機電一體化實訓裝置等。
（四）教材編寫
應認真研究教學內容，認真選材，切實做到教學內容必需、夠用、實用。鑒於自動生產線技術的發展，考慮到現在工業自動生產線中應用的電氣自動化器件越來越多，故建議編寫教材是以一種PLC的型號為主，重點介紹，同時也可以引入其他品牌的簡單介紹，教材中應以強化技能訓練，培養學生實際解決問題能力為主。教材編寫建議如下：
1.教材應充分體現項目引領、任務驅動、能力導向的課程設計思想，力求“做中學、學中做”。
2.教材應根據本專業職業活動要求，分解成若幹典型的工作項目，按完成工作項目的需要和實踐操作規程，結合企業實踐組織教材內容。要通過對項目的技能操作，引入必須的理論知識，通過實踐實操，體現理論在實踐過程中的應用。
3.教材編排應符合中職生的心理特點和認知規律，多用圖表的形式表達，提高學生的學習興趣。文字表述必須條理清晰、準確、科學。
4.教材內容應本著先進性、通用性、實用性的原則，要將本專業新技術、新知識、新工藝及時納入教材，使教材更貼近本專業的發展和實際需要。
（五）數字化教學資源開發
根據教學需要，課程要具有適應性強的PPT課件、電子教案、PLC參考程序、設備安裝與調試的視頻資料等。所有項目連接電路圖和各種所用器件的電子稿手冊都應上網，學生可以隨時查閱，保證學生在課堂之外可以利用網絡資源進行學習。
