無變壓器半波整流能耗製動控製線路實驗說明


一、操作所需電器元件明細表見表
代號 名稱 型號 規格 數量 備注
QS 低壓斷路器 DZ108-20/10-F 脫扣器整定電流0.63-1A 1 實驗屏上
FU1 熔斷器   配熔體2A 3
FU2 熔斷器   配熔體2A 2
KM1 KM2 交流接觸器 2 線圈AC380V 2
SB1、SB2 按鈕開關 22LAY16   2 SB1綠
SB2紅
KT 通電延時時間繼電器 ST3PA-B 輸入交流380V 1
FR 熱繼電器 R16B-20/3 整定電流0.63-1A 1
M 三相鼠籠式異步電動機   UN380V（Y）
IN0.53APN160W		 1
V 二極管 IN5408 3A 1
R 電阻   510Ω 1
二、電路圖

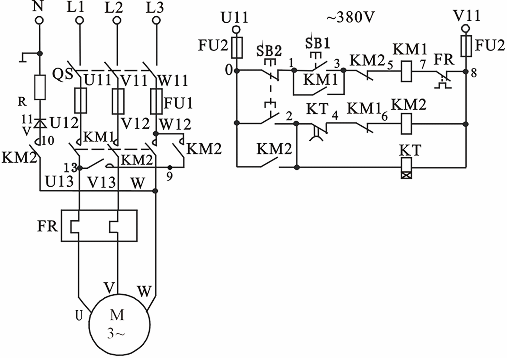

                        圖1（a）
該控製線路適用於10KW以下電動機，這種線路結構簡單，附加設備較少，體積小，采用一隻二極管半波整流器作為直流電源。
三、參考接線圖
接線可參考圖1（b），操作者應畫出實際接線圖。

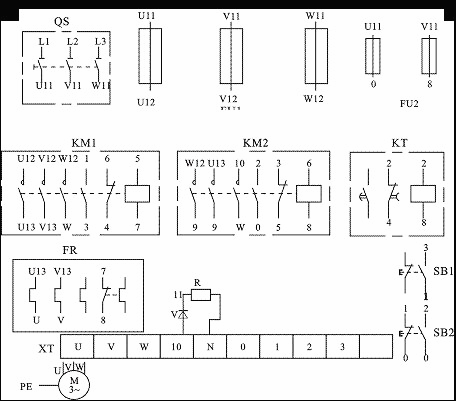

                                    圖1（b）
四、檢測與調試
經檢查安裝牢固與接線無誤後，操作者可接通交流電源自行操作，若出現不正常故障，則應分析並排除使之正常工作。
