電動葫蘆電路維修控製線路


一、操作所需電器元件明細表(見表
代號 名稱 型號 規格 數量 備注
QS 低壓斷路器 DZ108-20/10-F 脫扣器整定電流0.65~1A 1 實驗屏上
FU1 熔斷器   配熔體2A 3
FU2 熔斷器   配熔體2A 2
KM1 KM2 交流接觸器   線圈AC380V 4
SB1 SB2
SB3 SB4
按鈕開關 LAY16   4 SB1、SB3為綠色
SB2、SB4為紅色
SQ1
SQ2
SQ3
行程開關     3
M1、M2 三相鼠籠式異步電動機   UN380V(Y)
IN0.53APN160W
2
二、電路圖

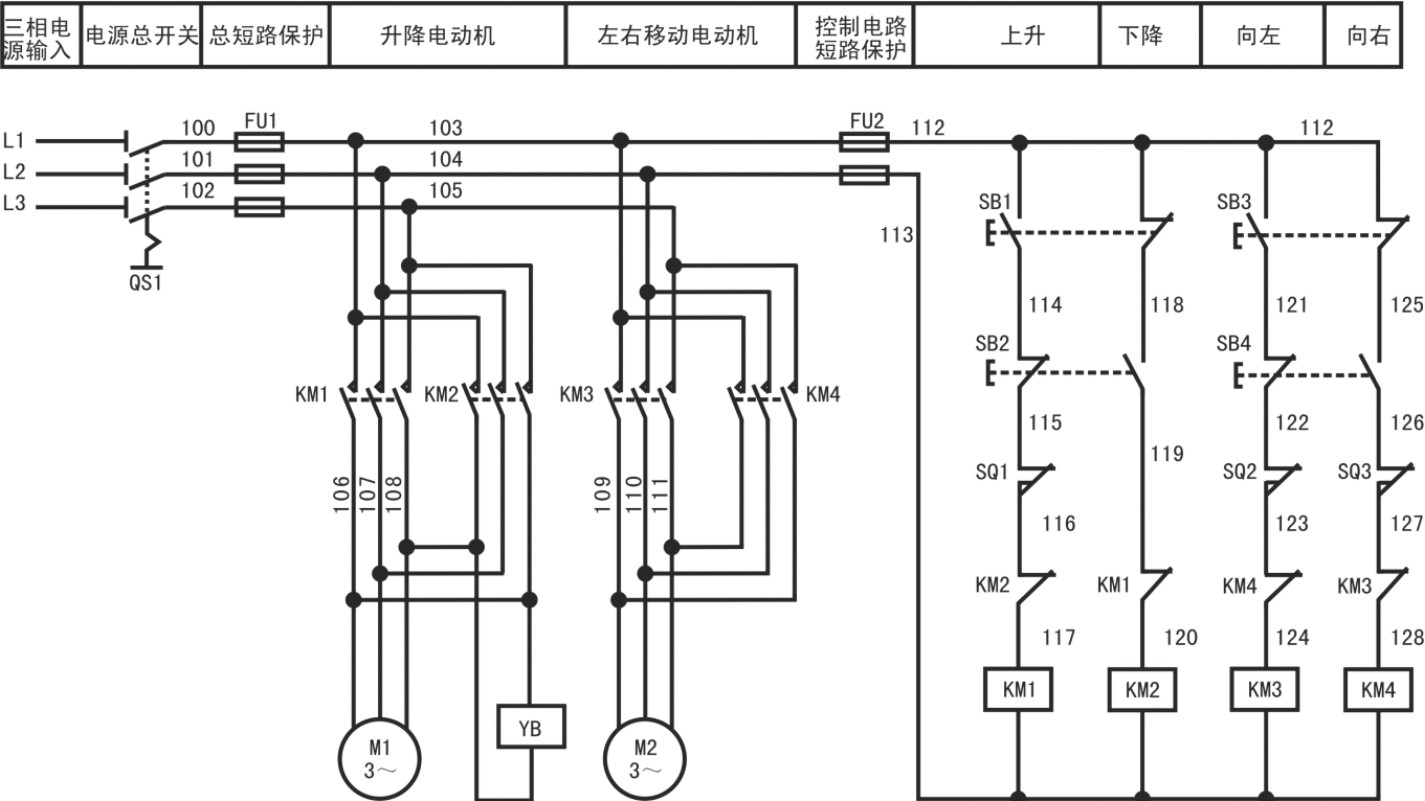

                                                                         電動葫蘆電氣控製線路原理圖
三、
電路說明:
1、主要電氣元件說明
(1) M1是上下移動電動機,由接觸器KM1,KM2控製正反轉實現上下移動;
(2) M2是左右移動電動機,由接觸器KM3,KM4控製正反轉實現左右移動;
2、接線
(1)上、下移動電動機M1的三根相線分別接入接線端U1、V1、W1;
(2)左、右移動電動機M2的三根相線分別接入接線端U2、V2、W2;
(3)各電動機均可靠接地;
(4)接線端L1、L2、L3接50Hz 380V的三相交流電源。
3、正常啟動操作
(1)操作前準備:根據電氣原理圖把斷路故障開關置“1位”,短路故障開關置“0”位,合上電源開關QS1,電氣線路進入帶電狀態。
(2)上、下移動電動機M1控製:按上移按扭SB1,接觸器KM1得電吸合,電動機M1正轉,表示上移;按下移按扭SB2,接觸器KM2得電吸合,電動機M1反轉,表示下降。
左、右移動電動機M2控製:按右移按扭SB4,接觸器KM3得電吸合,電動機M2正轉,表示左移;按右移按扭 SB4,接觸器KM4得電吸合,電動機M2反轉,表示右移。
四、注意安全:
1、通電前,要仔細檢查實訓線路;
2、接通電源後,嚴禁用手或導體觸摸各電氣元件;
3、當有數人進行操作時,應於接通電源前通知他人;
4、電動機工作時,嚴禁用手碰軸前端及後端風葉,做缺相故障操作時,
電機通電工作不能超過1分鍾。
5、每次使用完畢後,必須關斷電源開關。
