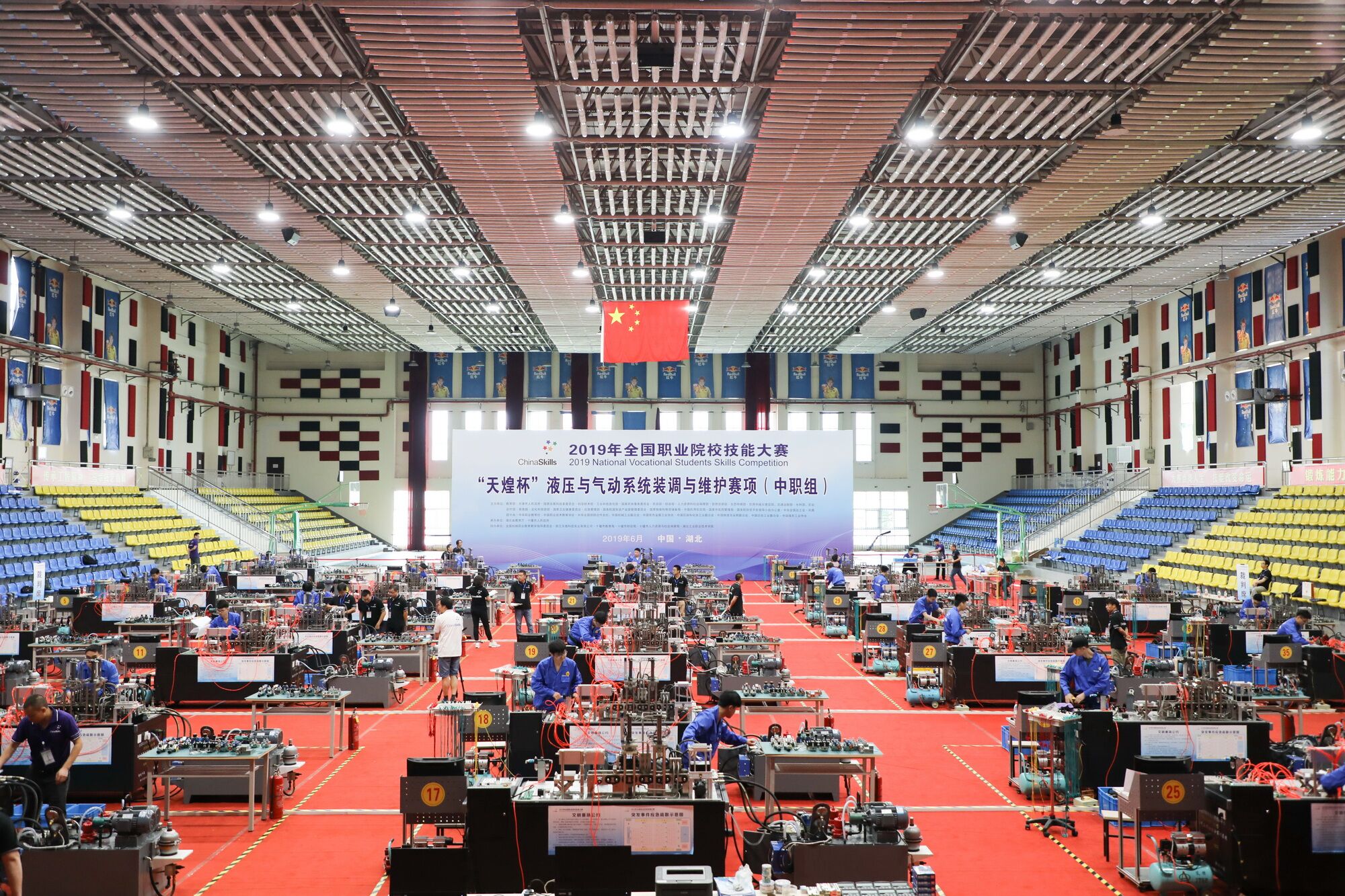

賽項參賽選手140人，參賽省市達32個，各位選手發揮了各自的優勢，體現了良好的職業綜合能力和高超的職業技能。選手能力得到了很好的發揮，總體成績高於往屆，達到了預期的效果。最終，江蘇省代表隊鎮江高等職業技術學校趙梓燁等14名選手獲得一等獎；寧波市慈溪杭州灣中等職業學校毛鋥嵩等28名選手獲得二等獎；上海市代表隊上海市環境學校成智磊等42名選手獲得三等獎。
參賽的產品如下介紹：

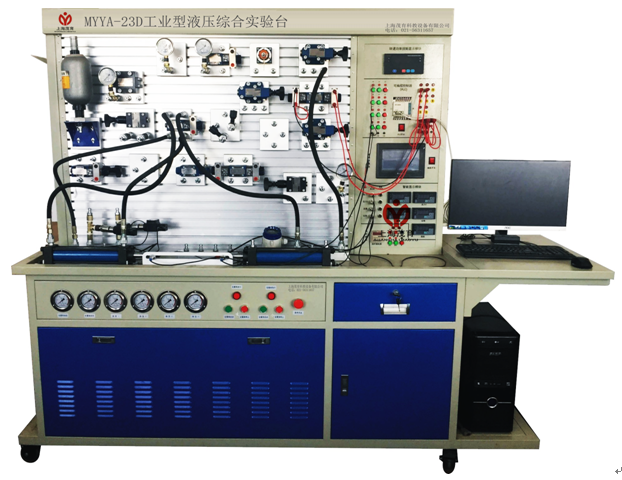

MYYA-23D工業型液壓綜合實驗台

產品介紹：
工業型液壓綜合實驗台具有開發測試分析係統，智能化數據采集液壓實驗台 智能型液壓綜合實驗裝置通過對流量、壓力、功率、轉速、位移、時間、溫度、計算機人機畫麵-- 計算機智能數據采集、分析、處理、--自動生產報表、曲線等一係列智能化動作後,完成各類常規的液壓回路、馬達、各類閥泵的動靜態測試等實驗。通過智能化數據采集液壓實驗台智能型液壓綜合實驗裝置實驗，對液壓係統的性能測試、智能控製、遠程控製及液壓係統和計算機的通訊技術得以掌握和提高。
一、技術參數：
1）輸入電源電壓：三線五線AC380V±10% 50HZ；
2）模塊和元件直流電壓：DC24V，4.5A，帶自動短路保護功能；
3）控製電壓：安全控製電壓——DC24V；
4）使用環境：溫度-10℃~+40℃相對濕度＜85%（25℃）海拔＜4000m（防塵防潮）；
5）產品尺寸：長×寬×高=2450mm*700mm*1850mm；
6）總功率：<=5KW；
7）額定壓力：<=7Mpa；
8）淨重：約為295kg；
9）液壓泵組部件：（雙泵組）
係統額定工作壓力：6Mpa。（最大可至7Mpa）
（1）電機—泵裝置（2台）
A、定量葉片泵：公稱排量12mL/r，容積效率 90%；
定量葉片泵驅動電機：三相交流電壓，功率2.2 KW，轉速1450r/min；
配先導式溢流閥。
B、變量葉片泵：低壓變量葉片泵，公稱排量12mL/r，壓力調節範圍 4～7Mpa；
變量葉片泵電機：三相交流電壓，功率1.5KW，轉速 1450r/min；
（2）油箱：公稱容積60L；附有液位、油溫指示計，吸油、回油濾油器，安全閥等；
（3）高品質液壓油：中石油32#抗磨液壓油
（4）風冷卻器：壓力0-1.6Mpa；流量：40L；
二、主要特點:
1、液壓實驗台：MYYA-23D工業型液壓綜合實驗台采用全鋼框架，主材以2.0mm厚度鋼板為主材，泵組封閉隱藏式設計，實驗台帶抽屜、存儲櫃和放置支架，實驗平台設計有回油盤；裝有帶自鎖結構的萬向輪，方便設備的移動和定位。
2、連接方式及密封材料：液壓連接方式采用閉鎖式快換接頭，密封件均為進口高密封度產品，使用過程絕不漏油。
3、電氣元件：電源品牌為台灣明緯，電氣開關品牌為HGG海格電氣，繼電器組品牌為日本Omron歐姆龍，交流接觸器品牌為法國施耐德SE。另配有繼電器組、電磁閥電控單元、電氣按鈕模塊和時間繼電器模塊，電氣接入端口均附在實驗台電氣控製麵板上，利用實驗導線可在實驗時方便的進行插拔連接；
4、安全性能：MYYA-23D工業型液壓綜合實驗台帶電氣接地、漏電保護（漏地電流超30mA自動斷電），缺相保護，直流過載保護。控製電路均為24V直流安全電壓，電氣導線為安全型高絕緣實驗導線。
5、軟件：智能化數據采集液壓實驗台 智能型液壓綜合實驗裝置配有3套軟件，分別為：1套數據采集係統軟件、和1套液壓仿真教學軟件、1套組態液壓回路通訊控製軟件；（軟件現場提供視頻演示）
6、多種控製方式：PLC控製、繼電器控製、手動控製、軟件控製、網絡控製、觸摸屏控製等多種控製方式。
三、液壓綜合實訓裝置實驗項目：

1. 標準係列液壓元件工作原理認識實驗液
2、液壓元件性能測試實驗；
（1）、液壓泵性能測試實驗；
a、液壓泵的空載性能測試；
b、液壓泵的機械效率、容積效率、總效率的特性測試。
（2）、溢流閥的靜態特性實驗；
a、調壓範圍測量；b、壓力振擺測量；c、壓力偏移測量；
d、壓力損失測量；e、卸荷損失測量；f、內泄漏測量；g、啟閉特性測量。
（3）、溢流閥的動態特性實驗；
a、溢流閥壓力階躍響應特性曲線的測試；
b、溢流閥動態參數（穩態壓力、試驗流量、卸荷壓力、壓力幅值、壓力超調量、壓力峰值、升壓時間、卸荷時間、過渡時間等）的物理意義和計算方法。
（4）、節流閥的特性測試實驗；
a、變負載速度-負載特性和功率特性的測試；
b、恒負載工況下功率特性的測試；
c、進油節流調速、回油節流調速、旁路節流調速。
（5）、調速閥的特性測試實驗；
a、變負載速度-負載特性和功率特性的測試；
b、恒負載工況下功率特性的測試；
c、進油調速閥調速的特性測試。
（6）、減壓閥的靜態性能實驗；
a、減壓閥的靜態特性參數（調壓範圍、壓力振擺、壓力偏移、內泄漏量等）測試；
b、減壓閥進口-出口特性曲線的測試；
c、減壓閥出口壓力-流量特性曲線的測試。
（7）、減壓閥的動態特性性能實驗；
a、減壓閥的壓力階躍響應特性曲線的測試；
b、減壓閥動態特性各參數（穩態壓力、試驗流量、卸荷壓力、壓力幅值、壓力超調量、壓力峰值、升壓時間、卸壓時間、過渡時間等）的物理意義和計算方法。
（8）、順序閥的特性測試實驗；
a、壓力特性測試。
3、液壓基本回路實驗
（1）、壓力控製回路實驗；
A、限壓回路：
a、壓力調定回路；
b、溢流閥單級遠程調壓回路；
c、多級溢流閥調壓回路；
d、溢流閥限製低壓回路（平衡回路）。
B、變壓回路：
a、一級減壓回路；
b、二級壓力回路；多路減壓回路。
C、卸荷回路：
a、換向閥的卸載回路；
b、電磁換向閥的卸荷回路；
c、二位二通閥卸荷回路；
d、溢流閥卸荷回路。
D、穩壓回路：
a、液控單向閥保壓回路。
E、卸壓回路：
a、節流閥卸壓回路；
b、溢流閥卸壓回路；
c、順序閥卸壓回路。
F、減壓回路
a、減壓閥的減壓回路
（2）、速度控製回路實驗；
A、調速回路：
a、進油節流調速回路（定壓節流調速回路、變壓節流調速回路）；
b、回油節流調速回路；
c、流量閥短接的速度換接回；
d、調速閥控製調速回路Ⅰ（進油：調速閥定壓節流調速、調速閥變壓節流調速）；
e、調速閥控製調速回路Ⅱ（回油：旁路調速）；
f、差動連接增速回路；
g、電磁閥和調速閥的減速回路；
h、節流閥串/並聯的二次進給回路
i、調速閥串/並聯的二次進給回路；
j、調速閥串聯的速度換接回路；
k、調速閥並聯的速度換接回路；
l、差動全壓換接回路；
m、二位三通控製的差動回路；
n、三位四通控製的差動回路；
o、二次進給回路；
p、三次進給回路；
q、差動工作換接回路；
r、用變量泵和液壓缸組成的容積調速回路；
s、用變量泵和節流閥的容積調速回路；
t、用變量泵和調速閥組成的容積調速回路。
B、同步回路：
a、節流閥控製的同步回路；
b、調速閥控製的同步回路；
c、雙缸同步回路
d、多回路作用缸自動控製回路。
（3）、方向控製回路實驗；
A、換向回路：
a、換向閥控製換向回路
b、行程閥的順序動作回路；
c、順序閥的順序動作回路；
d、順序閥的平衡回路；
e、電氣行程開關控製的順序動作回路；
f、壓力繼電器控製的順序動作回路；
g、單向閥控製順序動作回路。
B、鎖緊回路：
a、用換向閥鎖緊回路；
b、液控單向閥的閉鎖回路；
c、單向閥鎖緊回路；
d、用“O”型、“H”型機能換向閥的閉鎖回路
C、順序回路：
a、采用順序閥的順序動作回路；
b、采用電氣行程開關的順序動作回路；
c、采用壓力繼電器的順序動作回路。
D、平衡回路：
a、采用順序閥的平衡回路；
b、采用液控單向閥的平衡回路；
c、采用單向調速閥的平衡回路；
d、采用單向節流閥的平衡回路。
E、緩衝回路：
a、采用溢流閥的平衡回路；
b、采用調速閥的緩衝回路；
c、采用節流閥的緩衝回路。
（4）、其它綜合組裝和擴展性回路實驗。
4、智能化數據采集係統實驗：壓力、流量、功率、轉速、溫度、位移等數據的實時實驗數據采集、分析、處理、即時顯示、實驗曲線自動生成、打印等功能。
5、可編程序控製器（PLC）電氣控製實驗，機電液一體化控製實驗。
（1）PLC的指令編程，梯形圖編程的學習；
（2）PLC編程軟件的學習及使用；
（3）PLC與計算機的通訊，在線調試、監控；
（4）PLC對液壓傳動控製中的應用及控製方案的優化。
