三相異步電動機接觸器點動控製線路

一、操作所需電器元件明細表見表1               　　　　　     表1

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.63-1A	1隻
FU	螺旋式熔斷器	RL1－15	配熔體3A	3
KM	交流接觸器	CJX2-0910	線圈AC380V	1
SB	按鈕開關	LAY16	一常開一常閉自動複位	1
XT	接線端子排	TB15	AC660V25A	10位
M	三相鼠籠式異步電動機		UN380V(Y)IN0.53A PN160W	1台

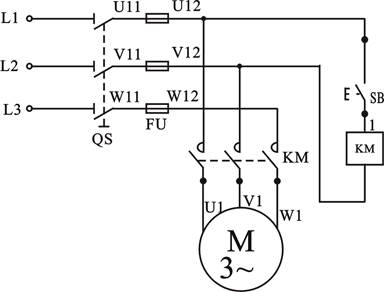

二、電路圖
當合上電源開關QS時，電動機是不會起動運轉的，因為這時接觸器KM的線圈未通電，它的主觸頭處在斷開狀態，電動機Ｍ的定子繞組上沒有電壓。若要使電動機Ｍ轉動，隻要按下按鈕SB，使線圈ＫＭ通電，主電路中的主觸頭KM閉合，電動機Ｍ即可起動。但當鬆開按鈕SB時，線圈ＫＭ即失電，而使主觸頭分開，切斷電動機M的電源，電動機即停轉．這種隻有當按下按鈕電動機才會運轉，鬆開按鈕即停轉的線路，稱為點動控製線路。這種線路常用作快速移動或調整機床。
三、安裝與接線

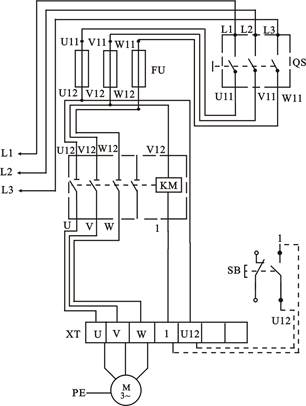

布置圖如圖1（b），接線圖如圖1（c）

               圖1(b)                                                                                                 圖1（c）

按圖1（b）的布置，所有的元器件接點都已引至端子排上，連線時在端子排上相應的點上引線，控製按鈕等器件要先用萬用表確定常閉常開觸點，然後接線。
四、檢測與調試
檢查接線無誤後，接通交流電源，“合”開關QS，此時電機不轉，按下按鈕SB，電機即可起動，鬆開按鈕電機即停轉。若電機不能點動控製或熔絲熔斷等故障，則應“分”斷電源，分析排除故障後使之正常工作。
