按鈕聯鎖的異步電動機接觸器正反轉控製線路實驗

一、操作所需電器元件明細表見表1

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.63-1A	1
FU1	螺旋式熔斷器	RL1-15	配熔體3A	3
FU2	瓷插式熔斷器	RT18-32	配熔體3A	2
KM1、KM2、	交流接觸器	CJX2-0910	線圈AC380V	2
FR	熱繼電器	JRS1D-25	整定電流0.63-1A	1	整定電流0.63A
SB1、SB2、SB3	按鈕開關	LAY16	一常開一常閉自動複位	3	SB2 SB1用綠色 SB3紅色
XT	接線端子排		AC660V25A	10位
M	三相鼠籠式異步電動機		UN380V（Y）IN0.53APN160W	1

二、電路圖：

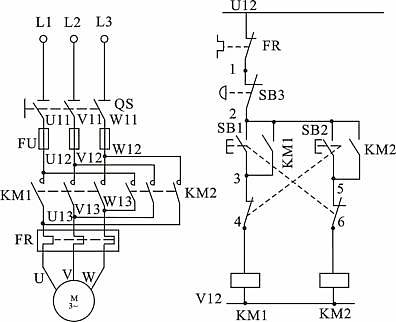

                                                        圖1（a）
當需要改變電動機的轉向時，隻要直接按反轉按鈕就行了，不必先按停止按鈕。這是因為，如果電動機已按正轉方向運轉時，線圈是通電的。這時，如果按下按鈕SB2，按鈕串在KM1線圈回路中的常閉觸頭首先斷開，將KM1線圈回路斷開，相當於按下停止按鈕SB3的作用，使電動機停轉，隨後SB2的常開觸頭閉合，接通線圈KM2的回路，使電源相序相反，電動機即反向旋轉。同樣，當電動機已作反向旋轉時，若按下SB1，電動機就先停轉後正轉。該線路是利用按鈕動作時，常閉先斷開、常開後閉合的特點來保證KM1與KM2不會同時通電，由此來實現電動機正反轉的聯鎖控製。所以SB1與SB2的常閉觸頭也稱為聯鎖觸頭。
三、安裝與接線：

在掛箱上選定QS、FU、KM1、KM2、FR、SB1、SB2、SB3及XT等器件。圖1（C）中，各端子的編號法有二種：1）用器件端子的實際編號，例：KM1的1、3、5、13、A1；FR的95；SB的①②③④等。2）用器件端子的人為編號，例FU的 1、3、5指示燈的1、2等。一般器件的端子已有實際編號應優先采用，因為編號本身就表示了元件的結構。例KM1的1與2、3與4代表常開主觸頭；SB的①與②代表動開按鈕，③與④代表動合按鈕……。
另外，在圖1（C）的接線圖中，我們沒畫連續線或中斷線，僅在端子上標出線號，有助於操作者（或學生）畫出完整的接線圖。安裝與接線後仍應符合第二章2-1的要求。
四、檢測與調試：
確認接線正確後，接通交流電源，按下SB1，電機應正轉；按下SB2，電機應反轉；按下SB3，電機應停轉。若不能正常工作，則應分析並排除故障。
