三相線繞式異步電動機手動起動控製線路實驗說明

一、操作所需電器元件明細表見表1

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.63-1A	1
FU	螺旋式熔斷器	RL1-15	配熔體3A	3
XT	接線端子排		AC660V25A	10位
M	三相繞線式異步電動機		UN380V（Y） IN0.5APN180W	1
WD15	線繞式轉子外接電阻箱		15/5/2/0Ω	1	接RU2 RV2 RW2

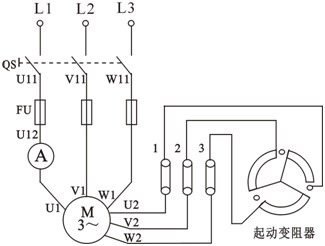

二、電路圖：

                                   圖1（a）
三、安裝與接線：

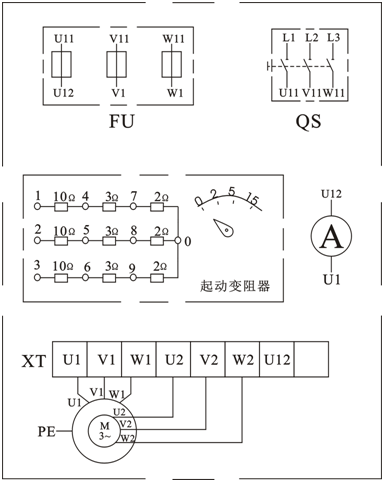

   布置與接線可參考圖1（b），操作者應畫出實際接線圖。接線時將轉子繞組的U2、V2、W2分別接在轉子外接電阻箱的1、2、3三個端子處。刷形開關的旋鈕旋在每相串15Ω的位置。安裝與接線後應符合第二章2—1的要求。

                                                   圖1（b）
四、檢測與調試 ：
     確認接線無誤後，接通交流電源，觀察轉子每相串15Ω起動電阻時的起動電流最大值。停機，將轉子繞組的U2、V2、W2分別接在WD15的4、5、6三個端子，7、8、9三個端子及0（即轉子繞組短接），分別觀察與比較三相繞線轉子異步電動機轉子每相串5Ω、2Ω及0Ω時的起動電流最大值。操作中可觀察到每相起動電流隨轉子每相串接的阻值減小而增大。
