單相整流電路的組裝實驗

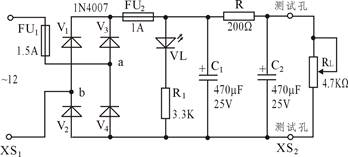

單相整流電路的組裝實驗：電路原理圖

                                              圖1
二、元器件清單：

序號	名稱	型號與規格	數量	備注
1	電阻器	RJ-2W-200Ω±1℅	1	R
2		RJ-1W-3.3KΩ±1℅	1	R1
3	電解電容器	CD11-25V-470uF	2	C1、C2
4	二極管	1N4007	4
5	發光二極管	LEDΦ5	1	紅色
6	熔斷器	1 A	1
7		1.5A	1
8	熔絲夾		4
9	接線柱	Φ3  弱電插座	2
10	電位器	WH5－1A－4.7KΩ	1
11	銀針	0.6	2
12	接線柱	Φ3弱點座	2
13	電子線路板		1

按元器件清單配齊全部元器件，並用萬用表檢查元器件的質量與規格。
三、按電路原理圖檢查印刷電路板的走線是否正確合理，並確定各元器件的安裝位置。
四、元件安裝與焊接
元件安裝時，常采用臥式安裝，首先將電子元件的引線搪錫，再用鉗子夾持引線根部，將引線彎成直角(彎折處通常距根部約3~5mm左右)，然後插入印製電路板所確定的元件位置的孔中。除接插件、熔絲座等必須緊貼底板外，其餘元件距底板約3~5mm，以平整美觀為宜。用焊錫絲進行焊接，焊盤應光潔，不宜過大，焊點不應虛焊，烙鐵功率通常為15~30W。
最後將過長的引線(在元件的反麵，即銅箔麵上)用斜口鉗剪去。
五、測試
(1) 通電前的檢查
焊接完畢後用萬用表檢查一次。首先檢查二極管V₁~V₄是否良好(測量正、反向電阻值)，電容C₁、C₂應有充放電現象，電阻R的阻值應正確，交流輸入端及直流輸出端均無短路現象。
(2) 空載試驗
通入所要求的交流電壓（~12V），直流輸出端應有交流輸入電壓值1.4倍以上的直流電壓值，發光二極管應明亮。
(3) 負載試驗
根據輸出容量的要求，接上負載R_L，通電後應能保持額定輸出電壓，所有元件的溫升應正常。
六、故障排除
(1) 空載通電LED不亮，直流無輸出。
① 用萬用表R×1檔測量取下的FU₁及FU₂的熔體，如是斷的，更換熔斷體。
② 用交流電壓檔測量ab兩端電壓。如有正常電壓，則V₁~V₄中有兩隻開路;如無電壓，則輸入交流電源的接插件XS₁有故障，可能是焊接有問題，也可能是接線接觸不良，可針對故障予以排除。
(2) 空載通電LED亮，直流無輸出。
通常是R開路，可用R×1檔測量；也可能是XS₂的焊接及接觸有故障。
(3) 空載通電時FU₂立即熔斷
在排除直流輸出端短路的可能後，則最大的可能為C₁、C₂擊穿短路。切斷電源，拆去R的任一端，然後用R×1檔分別測量C₁及C₂，將短路的電容按原規格、容量更新。
(4) 負載通電時FU₁立即熔斷
切斷電源後取出FU₂熔體用萬用表R×1K檔分別測量V₁~V₄的正反向電阻。最大的可能是V₁~V₄中有短路故障，更換損壞的元件即可排除故障。
(5) 負載試驗
負載試驗時用負載R_L接到直流輸出端，但直流輸出電壓很低，略高於1/2額定電壓。發生該故障時，LED亮度降低，通常是V₁~V₄中有一隻開路，成為半波整流。切斷電源後取出FU₂熔體，用萬用表R×1K檔測量V₁~V₄的正反向電阻，找出其開路的元件。
(6) 負載試驗時，個別元件過熱。
這時切斷電源，觀察元件的規格、容量是否正確，如有與圖紙要求不符的，應更換。例如電阻的阻值雖然正常，但功率偏小等。也有些元件，盡管規格、容量符合要求，但由於元件質量問題也會出現上述故障，可用同規格的元件代替。
