串聯型晶體管穩壓電源的組裝實驗

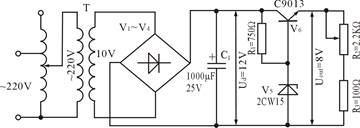

串聯型晶體管穩壓電源的組裝實驗:電路原理圖:
圖1
二、串聯型晶體管穩壓電源的組裝實驗元器件清單:
|
序號 |
名稱 |
型號與規格 |
數量 |
備注 |
|
1 |
電阻器 |
RJ-1W-100Ω±1℅ |
1 |
|
|
2 |
RJ-1W-750Ω±1℅ |
1 |
|
|
3 |
電解電容器 |
CD11-25V-1000uF |
1 |
|
|
4 |
二極管 |
1N4007 |
4 |
|
|
5 |
穩壓二極管 |
2CW15/8V |
1 |
|
|
6 |
晶體三極管 |
C9013 |
1 |
|
|
7 |
電位器 |
WH5-1A-2.2KΩ |
1 |
|
|
8 |
接線柱 |
Φ3弱點座 |
2 |
綠2 |
|
9 |
電子線路板 |
|
1 |
|
三、印刷線路板檢查步驟同前。
四、元器件安裝與焊接:
串聯型晶體管穩壓電路製作的過程和方法與整流電路、矽穩壓管穩壓電路完全相同,但有以下兩個特點:
1) 晶體管等主要電子元件的質量及性能必須經過測試,確認合格後才可安裝、焊接。
2) 晶體管的三個電極必須正確無誤的接入電路。
五、晶體管穩壓電源的調試:
對安裝、焊接好的電路作一般檢查後即可通電調試。調試時所用的設備和接線以及調試過程都與矽穩壓管電源相同。
調試的目的和要求也是保證在電源電壓波動±10%(即從198V到242V)及負載從空載到額定值時,穩壓電源的輸出電壓均始終保持穩定值8V不變。
通常,電路元器件經過初步檢測認為合格且焊接無誤和焊接質量可靠時,電路不需經過調整就能得到滿意的結果。
六、故障排除
1) 輸出電壓為零
① 在通電的狀態下用萬用表的直流電壓測量矽穩壓管2CW15兩端的電壓,其電壓應為8V。如在1V以下(0.5~0.7V),則是矽穩壓管的極性接反;如為零,則是擊穿短路。
② 在上述檢測中,如矽穩壓管兩端有8V的電壓而輸出為零時,這隻有晶體管損壞造成C、E極開路所致。
③ 如果電路中的R
1開路,則矽穩壓管兩端的電壓為零,輸出電壓也近似為零。當確定了故障點後,可針對元件的損壞情況更換新元件、故障即可排除。
2) 輸出電壓大於8V且不穩定
① 通電後測量矽穩壓管兩端的電壓,此電壓隨調壓器輸出電壓的變化(198V~242V)而變化時,則為矽穩壓管失效。
② 矽穩壓管的型號規格選錯。穩壓電壓值過高,如錯用了穩定電壓值為18V的穩壓管,則可形成故障。
對上述故障,可拆下矽穩壓管進行測試,然後排除。
3) 輸出電壓低於8V但能穩壓。此故障是錯用了穩定電壓值低於8V的穩壓管所致。更換穩壓管即可排除。
4) 輸出電壓大於12V。此故障通常為晶體管C、E極短路所致,可檢查線路或晶體管,針對故障原因進行排除。
5) 穩壓性能不良
① 晶體管性能不佳,更換後再試。
② 電路參數不匹配,主要是電阻R
1阻值不當(或變值)所致。在排除電路中其餘故障的可能性後,可改換不同阻值(R
1)的電阻後再試。
