微音放大電路的測試實驗

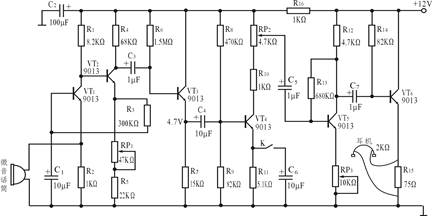

微音放大電路的測試實驗：電路原理圖：

                                                                        圖1
二、微音放大電路的測試實驗電路結構簡述：



本微音放大電路是由分立元件構成交流放大器。晶體管VT₁為共基極接法，通過R₃為VT₁管提供靜態基極電流。為調整合適的靜態工作點，在VT₂的發射極串入一隻電阻R₅和電位器RP₁，晶體管VT₁與VT₂構成了一個具有深度負反饋的兩級直接耦合放大電路，以使電路的輸入電阻減低並展寬頻帶，並具有非常穩定的靜態工作點，作為微音放大器的輸入級。輸入信號通過微音活筒接入VT₁的發射極電阻R₂上。由VT₃組成跟隨器，用於級間的阻抗匹配。由VT₄、VT₅等構成信號電壓放大級，RP₂是音量調節電位器。在VT₄的射級電路中的開關K用以通斷旁路電容C₆，以感受交流負反饋的功能與特點。R₁₃為VT₅提供了電壓並聯負反饋和靜態工作點。調整RP₃可以改變該級電流串聯負反饋的深度，借以調整音質和音量。VT₆構成射極功率輸出，在射極電阻上R₁₅外接耳機。R₁₆與 C₂構成去耦電路。以上各級晶體管均為9013，b值小於200。
三、印刷線路板圖及元器件的識別：
1) 根據原理圖對照印刷板圖，認識複雜線路的布線方法。

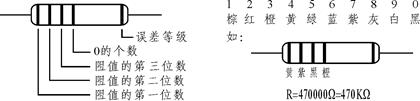

2) 根據色環電阻器的色環，讀取阻值與所標定的值進行對照，看是否正確。
3) 認識各類電容器的外形結構，並讀取其參數值（電容量與耐壓）。
4) 識別晶體三極管的類型，並正確判定E、B、C三個管腳。

5) 了解電位器的結構及其調節方法。
四、微音放大電路的測試實驗元氣件清單：

序號	名稱	型號與規格	數量	備注
1	電解電容	CD11-25V-100uF	1	C2
2		CD11-25V-10 uF	3	C1、C4、C6
3		CD11-25V-1 uF	3	C3、C5、C7
4	電阻	RJ-0.25W-8.2KΩ±1℅	1	R1、
5		RJ-0.25W-1 KΩ±1℅	1	R2
6		RJ-0.25W-300 KΩ±1℅	1	R3
7		RJ-0.25W-68 KΩ±1℅	1	R4
8		RJ-0.25W-22 KΩ±1℅	1	R5
9		RJ-0.25W-1.5 MΩ±1℅	1	R6
10		RJ-0.25W-15 KΩ±1℅	1	R7
11		RJ-0.25W-470 KΩ±1℅	1	R8
12		RJ-0.25W-82KΩ±1℅	2	R9、 R14
13		RJ-0.25W-1KΩ±1℅	2	R10、R16
14		RJ-0.25W-5.1KΩ±1℅	1	R11
15		RJ-0.25W-4.7KΩ±1℅	1	R12
16		RJ-0.25W-680KΩ±1℅	1	R13
17		RJ-1W-75Ω±1℅	1	R15
18	晶體三極管	9013	6	VT1、VT2、VT3、VT4、VT5、VT6
19	多圈電位器	WXD3-13-47KΩ	1	RP1
20		WXD3-13-4.7KΩ	1	RP2
21		WXD3-1310KΩ	1	RP3
22	微音話筒		1
23	耳機		1
24	耳機插座		2	雙聲道
25	鈕子開關	KN61	1
26	接線柱	Φ3 弱電座	2	紅、黑各1
27	電子線路板		1


五、測試
1)    接入+12V直流電源，測量並記錄各級晶體管的基極靜態工作電壓值。
2)   在微音話筒插口處接入音頻信號(取自頻率可調的正弦波信號源)，用示波器測量並記錄各級的輸出信號波形，並用耳機監聽輸出結果。
3)    微音話筒插口處換接一個微音話筒，一人對著話筒小聲說話，另一人戴上耳機，進入通話試驗。
