依靠漏電流觸發的簡易交流開關電路實驗

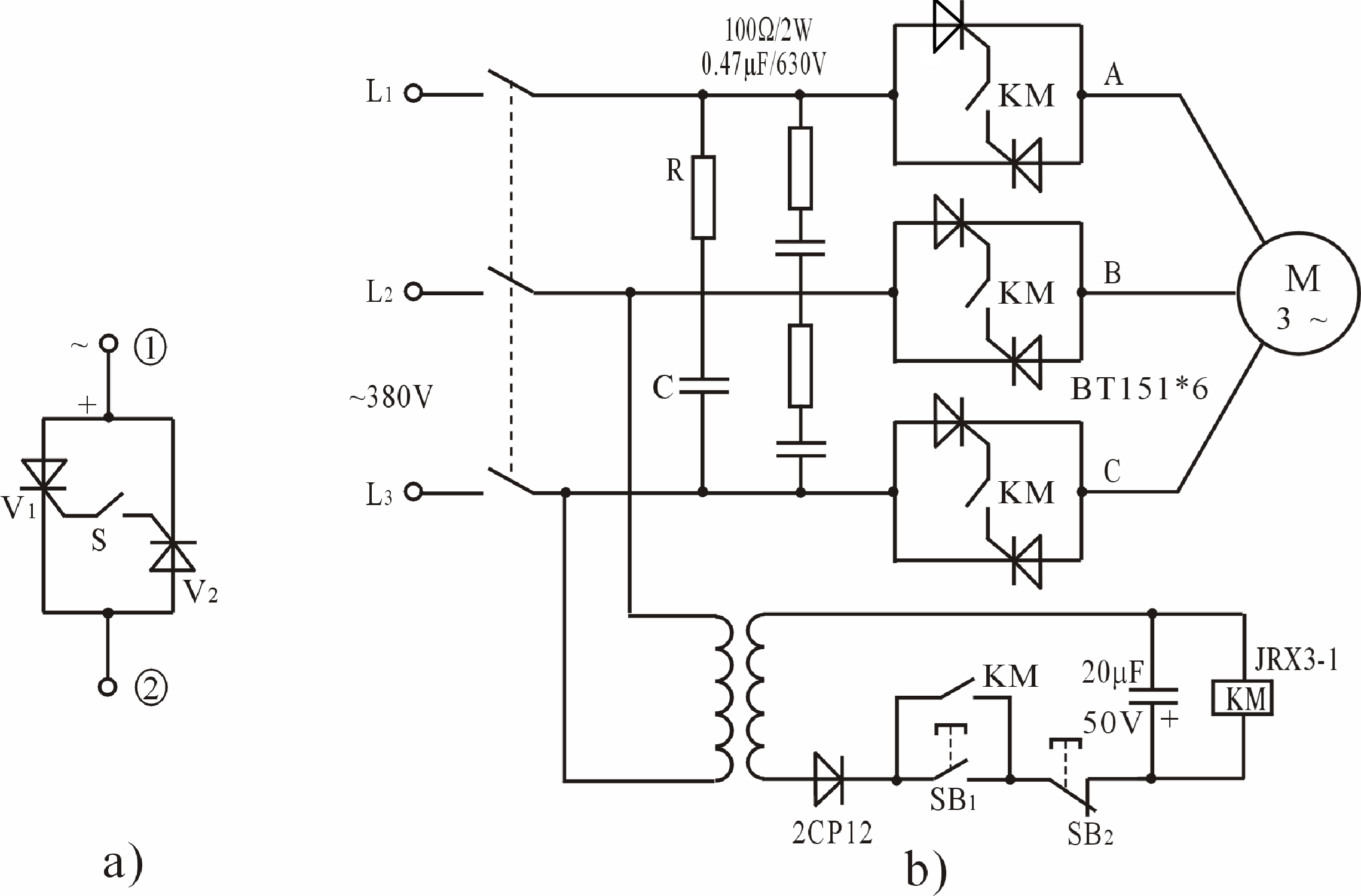

一、電路原理圖：
 二、原理簡要說明：
1) 讓晶閘管工作在全導通和截止兩種極限狀態，它就相當於一隻用微弱信號去迅速接通和切斷大電流的電子開關，它沒有觸點、無火花、動作迅速、壽命長、可靠性高、適合防火、防爆、防潮等特殊環境使用。用在交流電路中，就叫做交流信號無觸點開關，用在直流電路就叫做直流無觸點開關或直流斷續器。
2) 當晶閘管的門極開路，陽極-陰極間承受反向電壓時，管內有反向漏電電流存在，在圖a)中，假定某一時刻①端為電源正半周，則晶閘管V₁承受正向電壓，V₂承受反向電壓，管內有由①向②的反向漏電流。如果開關S接通，V₂的反向漏電流注入V₁門極，就能觸發V₁導通，同理，在電源負半周中，V₁反向漏電流觸發V₂導通。V₁、V₂的關斷，是在電源正弦波電壓過零時自動完成的。如果斷開S，原導通的管子在S斷開的半個周波內迅速關斷，電路也就切斷了。這就構成了依靠漏電流觸發的簡易交流無觸點開關。這種晶閘管開關運行可靠，線路簡單，製造容易，使用中無須調試。管子的選擇與一般應用相同，隻是要求觸發功率小，特性盡可能一致（可用示波器觀察正反向波形來判斷）。圖b)是實際的車床電源用開關。起動時按下常開按鈕開關SB₁，經2CP12整流和電容濾波，使繼電器KM動作，晶閘管開關將電機電源接通，停止時按下常閉按鈕開關SB₂，KM斷電，四個常開觸點同時釋放，晶閘管開關將電機電源斷開。由於KM各觸點起閉電流很小，整個電路的可靠性與壽命比常用的交流接觸器電路大為改善。
3) 圖中的三個RC串聯支路為過壓保護電路。
三、元器件清單：

序號	名稱	型號與規格	數量	備注
1	電阻器	RJ-2W-100Ω	3
2	高壓電容器	CBB-630V-0.47uF	3
3	晶閘管	BT151	6
4	護套柱	黃、綠、紅	各2
5	接線柱	Φ3 弱電座	6	黃2、綠2、紅2
6	交流電動機	380V/180W	1台
7	電子線路板		1

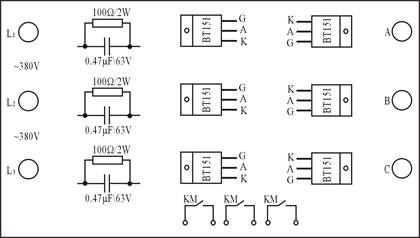

四、印刷線路板元器件的排列及認識：

                                                        圖1（b）
五、電動機起動線路的接線也可采用以下方式：



                                                          圖1（c）
