按定子電流原則加入勵磁的起動控製線路實驗

一、操作所需電器元件明細（表見表1 ）

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.63~1A	1
FU	螺旋式熔斷器	RL1-15	配熔體3A	3
KM	交流接觸器	CJX2-0910	線圈AC380V	1
KT	斷電延時時間繼電器	ST3PF	輸入交流AC380V	1
XT	接線端子排		AC660V25A	10位
	繼電器方座	PF-083A		1
M	凸極式同步 電動機		UN380V（Y）IN0.35A PN160W	1
KI	過電流繼電器	JL14-22Z	0.3~0.65A	1
	電阻箱		90Ω/1.3A	1

二、電路圖：

                                                      圖1

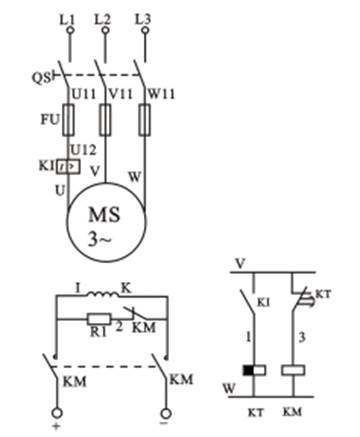

圖1中，KI為電流繼電器，KM為接觸器，KT為時間繼電器。同步電動機起動時，定子中很大的起動電流使電流繼電器KI吸合，時間繼電器KT，線圈通電吸合，其延時閉合的動斷觸頭瞬時斷開，切斷接觸器KM的線圈回路，因此，勵磁繞組中沒有電流，且通過放電電阻R1短接。當同步電動機的轉速達到準同步速時，定子電流下降到使電流繼電器KI釋放，使時間繼電器KT斷電釋放，經一定延時後，延時閉合的動斷觸頭閉合，KM通電吸合，切除放電電阻R1，並投入勵磁電流。
三、安裝與接線：

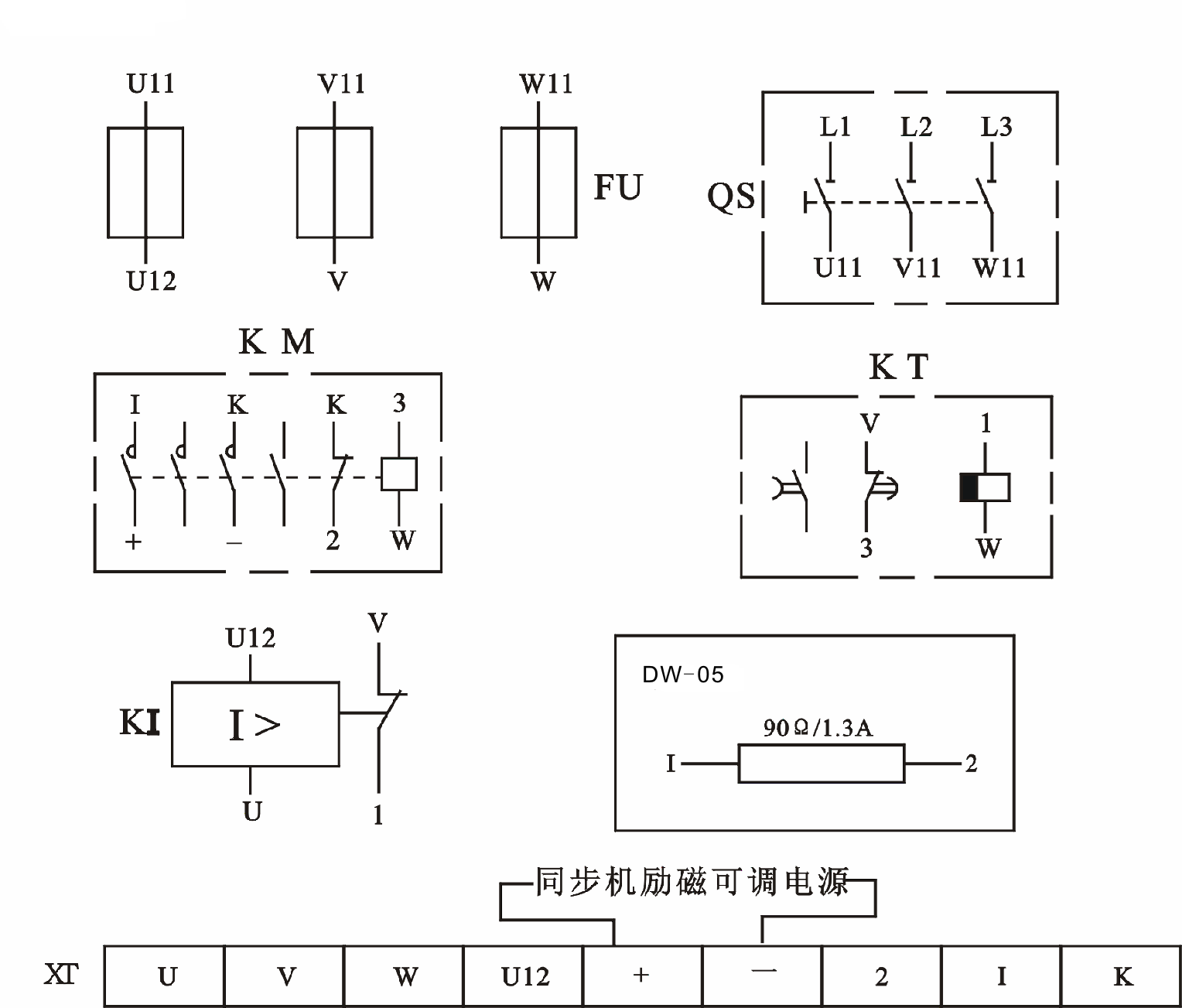

布置與接線可參考圖2，圖中KI也可裝在其它板上，接線端子板的“十、一”兩個端子應接掛板下的同步機勵磁可調電源的“十、一”端子。操作者參考圖2（b）可畫出實際接線圖。安裝與接線後應符合第二章2-1的要求。

                                                                               圖2
四、檢測與調試：
確認接線無誤後，可接通交流電源和同步機勵磁電源，觀察同步電機的起動是否符合電路圖的控製要求，若不符合則可調節過流繼電器KI的過流值及同步機勵磁可調電源使其符合起動要求。
